Oring 69,22x5,33 mm FPM FKM 80 ShA Viton - O-ring fluorowy

Oring 69,22x5,33 mm FPM FKM 80 ShA Viton - O-ring fluorowy

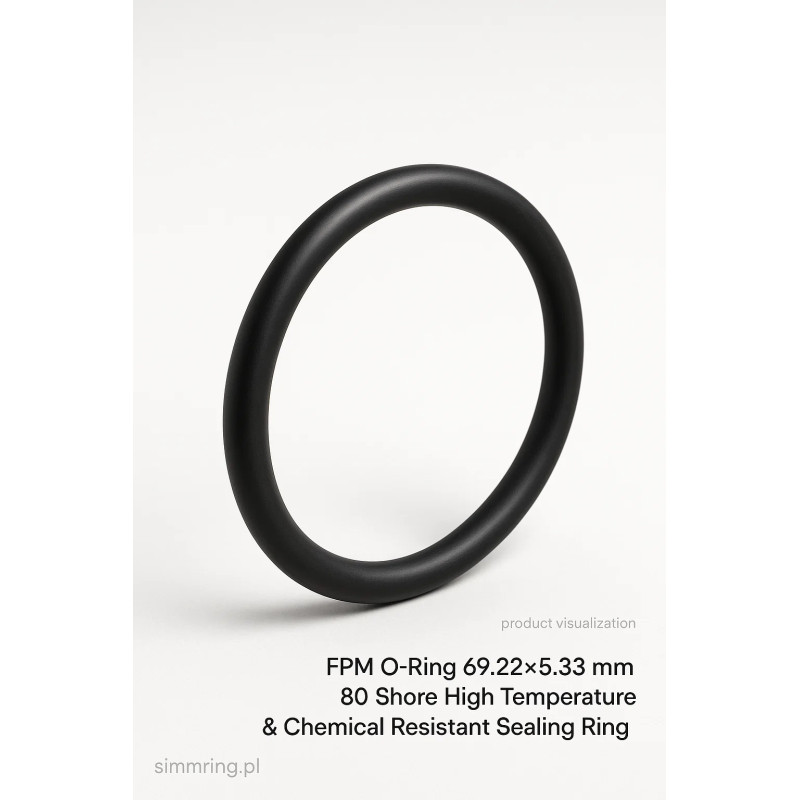

Oring 69,22x5,33 mm FPM FKM 80 ShA to fluoroelastomerowy pierścień uszczelniający o średnicy wewnętrznej 69,22 mm, przekroju 5,33 mm i deklarowanej twardości 80 ShA. Materiał FKM, określany również jako FPM, należy do rodziny kauczuków fluorowych stosowanych w technice uszczelnień m.in. ze względu na odporność na podwyższoną temperaturę, wiele olejów, paliw i węglowodorów.

Dane techniczne Oring 69,22x5,33 mm FPM FKM 80 ShA

Oznaczenie 80 wskazuje w tym produkcie na deklarowaną twardość 80 Shore A. Dokładna receptura mieszanki FKM, kolor, dopuszczenia, producent mieszanki oraz szczegółowy zakres temperatur pracy nie wynikają jednak z samego oznaczenia produktu i nie powinny być zakładane bez dodatkowej dokumentacji materiałowej.

Co oznacza Oring 69,22x5,33 80FPM FKM Viton?

Oznaczenie pozwala zidentyfikować najważniejsze parametry produktu:

• Oring - elastomerowy pierścień uszczelniający o przekroju okrągłym
• 69,22 mm - średnica wewnętrzna
• 5,33 mm - średnica przekroju
• 80 - deklarowana twardość 80 Shore A
• FPM - oznaczenie kauczuku fluorowego stosowane w europejskiej nomenklaturze technicznej
• FKM - oznaczenie rodziny fluoroelastomerów
• Viton - nazwa handlowa związana z określonymi materiałami fluoroelastomerowymi

FKM jest ogólnym oznaczeniem rodziny fluoroelastomerów. Viton jest marką obejmującą określone materiały należące do rodziny FKM. Bez dokumentacji materiałowej nie należy utożsamiać każdego produktu FKM z konkretną mieszanką Viton.

Co oznacza twardość 80 ShA?

80 ShA oznacza twardość elastomeru określoną w skali Shore A.

W porównaniu z typowym O-ringiem o twardości 70 ShA materiał 80 ShA jest twardszy i mniej podatny na odkształcenie pod działaniem tej samej siły.

Twardość O-ringa wpływa między innymi na:

• sposób odkształcania w gnieździe
• wymaganą siłę montażową
• zachowanie pod wpływem ciśnienia
• podatność na wciskanie w szczeliny
• zdolność dopasowania do powierzchni
• charakterystykę uszczelnienia

Nie oznacza to, że O-ring 80 ShA jest automatycznie lepszy od wersji 70 ShA. Właściwa twardość powinna wynikać z konstrukcji gniazda i warunków pracy.

Konstrukcja O-ringa FKM 69,22x5,33 mm

Oring 69,22x5,33 mm jest zamkniętym pierścieniem elastomerowym o okrągłym przekroju.

Podstawowe wymiary produktu wynoszą:

• średnica wewnętrzna 69,22 mm
• średnica przekroju 5,33 mm

O-ring nie posiada wargi uszczelniającej, metalowej obudowy ani sprężyny.

Uszczelnienie powstaje poprzez kontrolowane ściśnięcie przekroju O-ringa pomiędzy powierzchniami współpracujących elementów.

W zależności od konstrukcji gniazda, ciśnienia, prędkości i pozostałych warunków pracy O-ringi mogą być stosowane w uszczelnieniach statycznych oraz w odpowiednio zaprojektowanych zastosowaniach dynamicznych.

Właściwości materiału FPM / FKM

FKM należy do rodziny fluoroelastomerów stosowanych w przemysłowej technice uszczelnień.

Do charakterystycznych właściwości wielu mieszanek FKM należą:

• bardzo dobra odporność na wiele olejów
• bardzo dobra odporność na wiele paliw
• odporność na liczne węglowodory
• bardzo dobra odporność na ozon
• bardzo dobra odporność na starzenie
• bardzo dobra odporność na warunki atmosferyczne
• możliwość pracy w podwyższonej temperaturze
• odporność na szeroki zakres mediów chemicznych

FKM nie jest jednak materiałem uniwersalnie odpornym na wszystkie substancje.

Odporność chemiczna zależy od konkretnej mieszanki oraz warunków eksploatacji.

Przed zastosowaniem należy sprawdzić:

• rodzaj medium
• stężenie medium
• temperaturę
• ciśnienie
• czas ekspozycji
• charakter pracy statycznej lub dynamicznej

Temperatura pracy O-ringa FKM 80 ShA

Nie należy przypisywać temu produktowi jednego zakresu temperatur wyłącznie na podstawie oznaczenia FKM oraz twardości 80 ShA.

FKM jest rodziną materiałów obejmującą różne mieszanki fluoroelastomerowe. Twardość 80 ShA również nie definiuje konkretnej receptury materiału.

Poszczególne mieszanki mogą różnić się odpornością na wysoką temperaturę, zachowaniem w niskiej temperaturze, odpornością chemiczną oraz odkształceniem trwałym po ściskaniu.

Jeżeli temperatura jest parametrem krytycznym, należy zweryfikować dokumentację konkretnej mieszanki.

Oring FKM 80 ShA a FKM 70 ShA

O-ringi FKM o identycznych wymiarach mogą występować w różnych twardościach.

Wersje 70 ShA i 80 ShA nie powinny być traktowane jako automatycznie zamienne.

O-ring FKM 80 ShA jest twardszy od odpowiednika 70 ShA. W praktyce może inaczej zachowywać się podczas montażu, ściskania oraz pracy pod ciśnieniem.

Przed zmianą twardości należy sprawdzić:

• konstrukcję gniazda
• wymagany stopień ściśnięcia
• ciśnienie robocze
• wielkość szczeliny
• rodzaj pracy
• wymagania konkretnego urządzenia

Identyczny wymiar i ten sam rodzaj elastomeru nie oznaczają pełnej zamienności, jeżeli różni się twardość.

Oring FKM 69,22x5,33 a NBR 69,22x5,33

O-ring FKM 69,22x5,33 mm oraz O-ring NBR 69,22x5,33 mm mogą mieć identyczne wymiary, ale są wykonane z różnych materiałów.

FKM jest często wybierany w aplikacjach wymagających odporności na podwyższoną temperaturę, wiele paliw, węglowodorów, ozon oraz starzenie.

NBR jest powszechnie stosowany w kontakcie z wieloma olejami i środkami smarnymi, ale posiada inną charakterystykę chemiczną i termiczną.

Zmiana materiału wymaga analizy rzeczywistych warunków pracy.

Alternatywne oznaczenia i numery referencyjne

Naturalne warianty zapisu produktu obejmują:

• Oring 69,22x5,33 80FPM
• Oring FPM 69,22x5,33 80 ShA
• Oring FKM 69,22x5,33 80 ShA
• Oring 69,22x5,33 FKM 80
• Oring 69,22x5,33 FPM 80
• O-ring FPM 69,22x5,33
• O-ring FKM 69,22x5,33
• O-ring 69,22x5,33 FKM
• O-ring 69,22x5,33 FPM
• Oring Viton 69,22x5,33
• O-ring Viton 69,22x5,33
• uszczelka FKM 69,22x5,33 mm
• pierścień uszczelniający FKM 69,22x5,33 mm
• O-ring FKM 80 Shore A 69,22x5,33 mm

Są to naturalne warianty zapisu wymiaru, materiału i twardości produktu. Nie są to potwierdzone numery OEM ani numery referencyjne określonego producenta.

Jak dobrać O-ring 69,22x5,33 mm FKM 80 ShA?

Przed zakupem należy zweryfikować:

• średnicę wewnętrzną 69,22 mm
• przekrój 5,33 mm
• materiał FPM / FKM
• twardość 80 ShA
• medium robocze
• temperaturę pracy
• ciśnienie
• konstrukcję gniazda
• stopień ściśnięcia O-ringa
• wielkość szczeliny
• pracę statyczną lub dynamiczną
• wymagane dopuszczenia materiałowe

W tym przypadku szczególnie ważne są trzy parametry identyfikacyjne:

69,22x5,33 mm + FKM/FPM + 80 ShA.

O-ring o identycznych wymiarach, ale wykonany z innego elastomeru lub mający inną twardość, nie powinien być automatycznie traktowany jako pełny zamiennik.

Typowe zastosowania O-ringów FKM 80 ShA

O-ringi FKM są stosowane jako elementy uszczelniające w wielu systemach przemysłowych, szczególnie w warunkach wymagających właściwości charakterystycznych dla fluoroelastomerów.

Typowe obszary zastosowania tej grupy uszczelnień obejmują:

• układy hydrauliczne
• układy pneumatyczne
• pompy
• zawory
• armaturę przemysłową
• układy olejowe
• układy paliwowe
• urządzenia przemysłowe
• maszyny produkcyjne
• instalacje procesowe
• utrzymanie ruchu
• serwis techniczny

Są to typowe obszary zastosowania O-ringów FKM jako grupy produktów.

Nie stanowią potwierdzenia, że konkretny O-ring 69,22x5,33 mm FKM 80 ShA jest przeznaczony do określonego pojazdu, maszyny, silnika, przekładni lub zastosowania OEM.

Montaż O-ringa FKM 69,22x5,33 mm

Przed montażem należy dokładnie oczyścić gniazdo oraz powierzchnie współpracujące.

Należy unikać:

• przecięcia O-ringa
• uszkodzenia powierzchni elastomeru
• kontaktu z ostrymi krawędziami
• nadmiernego rozciągania
• skręcenia pierścienia
• przeciągania przez niezabezpieczone ostre gwinty
• zabrudzenia powierzchni uszczelniających

O-ring powinien zostać równomiernie ułożony w gnieździe bez skręcenia.

Jeżeli używany jest środek montażowy lub smarny, jego kompatybilność z FKM oraz medium roboczym powinna zostać sprawdzona przed zastosowaniem.

FAQ - Oring 69,22x5,33 80FPM FKM Viton

Jakie wymiary ma Oring 69,22x5,33 80FPM?

O-ring ma średnicę wewnętrzną 69,22 mm oraz przekrój o średnicy 5,33 mm. Pełny wymiar zapisujemy jako 69,22x5,33 mm.

Co oznacza 80 w oznaczeniu 80FPM?

W tym produkcie wartość 80 oznacza deklarowaną twardość elastomeru 80 Shore A, zapisywaną również jako 80 ShA.

Co oznacza FPM?

FPM jest oznaczeniem kauczuku fluorowego spotykanym przede wszystkim w europejskiej nomenklaturze technicznej.

Co oznacza FKM?

FKM oznacza rodzinę fluoroelastomerów wykorzystywanych w technice uszczelnień. Konkretne mieszanki FKM mogą różnić się składem i parametrami eksploatacyjnymi.

Czy Viton i FKM oznaczają dokładnie to samo?

Nie. FKM jest ogólnym oznaczeniem rodziny fluoroelastomerów, natomiast Viton jest marką określonych materiałów fluoroelastomerowych. Bez dokumentacji materiałowej nie należy automatycznie przypisywać produktowi konkretnej mieszanki Viton.

Czy FKM 80 ShA jest twardszy od FKM 70 ShA?

Tak. W skali Shore A wartość 80 oznacza większą twardość niż 70. Nie oznacza to jednak, że 80 ShA jest właściwym wyborem dla każdej aplikacji. Twardość należy dopasować do konstrukcji i warunków pracy.

Czy Oring FKM 69,22x5,33 jest odporny na olej i paliwo?

Wiele mieszanek FKM wykazuje bardzo dobrą odporność na liczne oleje i paliwa. Dla konkretnej aplikacji należy jednak sprawdzić kompatybilność dokładnej mieszanki z medium i warunkami eksploatacji.

Czy Oring FKM 80 ShA można zastąpić wersją 70 ShA?

Nie należy zakładać automatycznej zamienności. Zmiana twardości wpływa na zachowanie O-ringa podczas ściskania, montażu i pracy. Należy sprawdzić wymagania konkretnego układu uszczelniającego.

Oring 69,22x5,33 80FPM FKM Viton - najważniejsze informacje

Oring 69,22x5,33 mm FPM FKM to fluoroelastomerowy pierścień uszczelniający o średnicy wewnętrznej 69,22 mm, przekroju 5,33 mm i twardości 80 ShA. FKM jest stosowany m.in. ze względu na odporność na podwyższoną temperaturę, wiele olejów, paliw i węglowodorów. Przy doborze należy uwzględnić wymiar, materiał, twardość i warunki pracy.

Dostępność w simmering.pl

Oring 69,22x5,33 mm FPM FKM 80 ShA dostępny jest w simmering.pl dla przemysłu, działów utrzymania ruchu, serwisów, dystrybutorów oraz klientów B2B.

simmering.pl specjalizuje się w dostawach O-ringów i uszczelnień technicznych dla przemysłu. Produkt wysyłany jest z magazynu w Polsce. Sprzedaż stacjonarna prowadzona jest w Lublinie.

Przy identyfikacji zamiennika należy porównać nie tylko wymiar 69,22x5,33 mm, ale również materiał FKM/FPM oraz twardość 80 ShA.
