Oring NBR 18x4 mm 70 ShA

Oring NBR 18x4 mm 70 ShA (1000 sztuk)

Oring NBR 18x4 mm 70 ShA to elastomerowy pierścień uszczelniający GRN o nominalnej średnicy wewnętrznej 18 mm i przekroju 4 mm. Wykonany jest z NBR - kauczuku nitrylowo-butadienowego o nominalnej twardości 70 Shore A. Ten wariant handlowy zawiera 1000 sztuk O-ringów.

Pełna identyfikacja:

GRN + 18x4 mm + NBR + 70 Shore A + 1000 sztuk

Oring NBR 18x4 mm 70 ShA - charakterystyka

Podstawowe parametry identyfikacyjne:

Marka: GRN

Produkt: O-ring / pierścień uszczelniający

Wymiar nominalny: 18x4 mm

d1 - średnica wewnętrzna: 18 mm

d2 - średnica przekroju: 4 mm

Wyliczona średnica zewnętrzna: 26 mm

Materiał: NBR

Materiał EN: Nitrile Butadiene Rubber

Twardość nominalna: 70 Shore A

Alternatywny zapis twardości: 70 ShA

Przekrój: kołowy

Ilość w opakowaniu: 1000 sztuk

Najważniejsza techniczna identyfikacja pojedynczego O-ringa to:

18x4 mm + NBR + 70 Shore A

Natomiast:

1000 sztuk

określa wariant handlowy produktu.

Wymiary O-ringa 18x4 mm

Standardowe oznaczenie wymiarowe:

18x4 mm

oznacza:

d1 = 18 mm - nominalna średnica wewnętrzna

d2 = 4 mm - nominalna średnica przekroju poprzecznego

Drugi wymiar nie oznacza średnicy zewnętrznej.

Nominalną średnicę zewnętrzną można wyliczyć ze wzoru:

OD = d1 + 2 x d2

czyli:

OD = 18 + (2 x 4)

OD = 26 mm

Zależność wymiarowa wynosi więc:

ID / d1 = 18 mm

CS / d2 = 4 mm

wyliczone OD = 26 mm

Podstawowym oznaczeniem katalogowym O-ringa pozostaje:

18x4 mm

czyli średnica wewnętrzna x przekrój.

Konstrukcja O-ringa

O-ring jest zamkniętym pierścieniem elastomerowym o kołowym przekroju poprzecznym.

Po zamontowaniu w odpowiednio zaprojektowanym rowku przekrój O-ringa zostaje kontrolowanie odkształcony pomiędzy współpracującymi powierzchniami. Powstający docisk umożliwia utworzenie uszczelnienia.

W przeciwieństwie do promieniowego uszczelniacza wału typowy O-ring nie posiada:

wargi uszczelniającej

sprężyny dociskowej

metalowego pierścienia usztywniającego

O-ring jest jednym z elementów kompletnego układu uszczelniającego. Na sposób jego pracy wpływa również geometria rowka i powierzchni współpracujących.

NBR - kauczuk nitrylowo-butadienowy

Potwierdzony materiał tego produktu to:

NBR - Nitrile Butadiene Rubber

czyli:

kauczuk nitrylowo-butadienowy

Oznaczenie materiału należy zachować w pełnej identyfikacji produktu:

Oring NBR 18x4 mm

O-ring o identycznych wymiarach wykonany z FKM/FPM, EPDM, HNBR, VMQ lub innego elastomeru stanowi inny wariant materiałowy.

Dlatego identyczne wymiary nie oznaczają automatycznie identycznych właściwości ani pełnej zamienności.

Dla tego produktu potwierdzona kombinacja to:

NBR + 70 Shore A

Twardość 70 ShA / 70 Shore A

Nominalna twardość elastomeru wynosi:

70 Shore A

Zapisywana jest również jako:

70 ShA

Twardość stanowi jeden z parametrów technicznych O-ringa i powinna być uwzględniana podczas doboru.

Pełna identyfikacja materiałowo-wymiarowa brzmi:

Oring 18x4 mm NBR 70 Shore A

O-ring:

18x4 mm NBR 80 Shore A

lub:

18x4 mm NBR 90 Shore A

nie powinien być automatycznie traktowany jako identyczny wariant tylko dlatego, że ma te same wymiary nominalne.

Jak działa Oring 18x4 mm?

O-ring uzyskuje funkcję uszczelniającą po zamontowaniu w odpowiednio dobranym rowku.

Po złożeniu elementów jego kołowy przekrój zostaje ściśnięty pomiędzy powierzchniami współpracującymi.

Na działanie kompletnego układu wpływają między innymi:

wymiary O-ringa

geometria rowka

stopień ściśnięcia

rozciągnięcie

materiał elastomeru

twardość

uszczelniane medium

temperatura

ciśnienie

statyczny lub dynamiczny charakter pracy

Z tego względu przy doborze O-ringa nie należy kierować się wyłącznie jego wymiarami nominalnymi.

Co oznacza 18x4 NBR 70 ShA?

Oznaczenie można odczytać następująco:

18 mm - nominalna średnica wewnętrzna

4 mm - nominalna średnica przekroju

NBR - kauczuk nitrylowo-butadienowy

70 ShA - nominalna twardość 70 Shore A

1000 sztuk - ilość w opakowaniu

Pełna identyfikacja produktu:

Oring + 18x4 mm + NBR + 70 Shore A + 1000 sztuk

ID, CS i OD - jak czytać wymiary O-ringa?

W anglojęzycznej dokumentacji technicznej często stosowane są oznaczenia:

ID - Inside Diameter

CS - Cross-Section

OD - Outside Diameter

Dla tego produktu:

ID = 18 mm

CS = 4 mm

OD = 26 mm - wartość wyliczona

Standardowy zapis wymiaru pozostaje:

18x4 mm

a nie:

18x26 mm

Wymiary O-ringa identyfikuje się przede wszystkim przez jego średnicę wewnętrzną i średnicę przekroju.

Dobór i zamienność

Przy doborze zamiennika dla Oring NBR 18x4 mm 70 ShA należy sprawdzić co najmniej:

średnicę wewnętrzną d1 = 18 mm

przekrój d2 = 4 mm

materiał NBR

twardość 70 Shore A

tolerancje wymiarowe

geometrię rowka

zgodność materiału z medium

temperaturę pracy

ciśnienie

statyczny lub dynamiczny charakter uszczelnienia

Zgodność samego wymiaru 18x4 mm nie potwierdza pełnej zamienności.

Dwa O-ringi mogą mieć identyczne wymiary, ale różnić się:

materiałem

twardością

mieszanką elastomerową

tolerancjami wymiarowymi

właściwościami fizycznymi

Dlatego przy zastosowaniach technicznych należy zachować pełną identyfikację:

18x4 mm + NBR + 70 Shore A

Oring NBR a EPDM, FKM, HNBR i VMQ

Wymiar:

18x4 mm

nie określa materiału O-ringa.

Pierścienie o identycznych wymiarach mogą być wykonywane między innymi z:

NBR

EPDM

FKM/FPM

HNBR

VMQ

Zmiana materiału oznacza zmianę wariantu technicznego.

Dlatego:

Oring 18x4 NBR 70 ShA

nie powinien być automatycznie zastępowany przez:

Oring 18x4 EPDM 70 ShA

lub:

Oring 18x4 FKM 70 ShA

wyłącznie na podstawie zgodności wymiarów i twardości.

Materiał należy dobrać do konkretnego medium i warunków pracy.

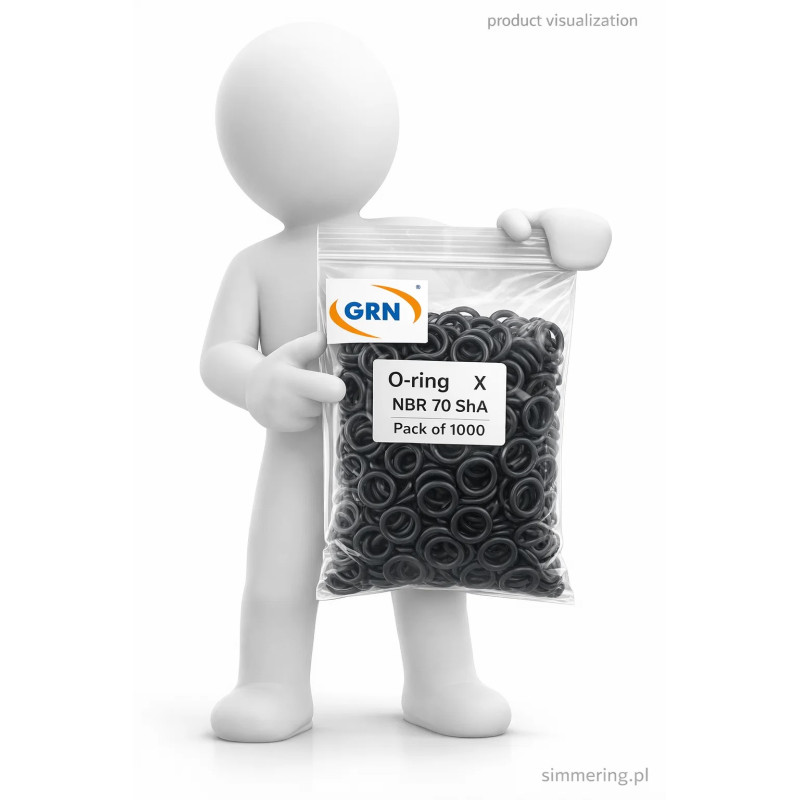

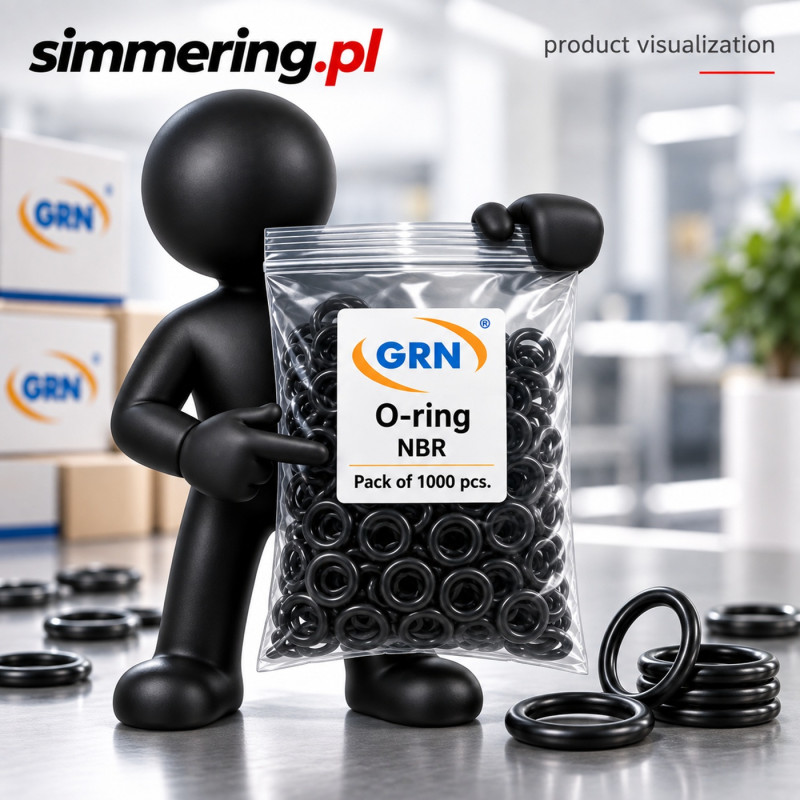

Opakowanie 1000 sztuk

Ten wariant handlowy zawiera:

1000 sztuk

Dlatego preferowana pełna nazwa produktu to:

Oring NBR 18x4 mm 70 ShA (1000 sztuk)

Ilość w opakowaniu nie zmienia parametrów technicznych pojedynczego O-ringa, ale pozwala jednoznacznie odróżnić wariant zbiorczy od opakowań zawierających inną liczbę sztuk.

Ma to znaczenie szczególnie w sprzedaży B2B, zaopatrzeniu produkcji, utrzymaniu ruchu i gospodarce magazynowej.

Specyfikacja techniczna

Marka: GRN

Produkt: O-ring

Typ: elastomerowy pierścień uszczelniający

Wymiar nominalny: 18x4 mm

d1 / ID - średnica wewnętrzna: 18 mm

d2 / CS - średnica przekroju: 4 mm

OD - średnica zewnętrzna: 26 mm - wartość wyliczona

Przekrój: kołowy

Materiał: NBR

Materiał EN: Nitrile Butadiene Rubber

Twardość nominalna: 70 Shore A

Alternatywny zapis: 70 ShA

Ilość w opakowaniu: 1000 sztuk

Dokładna mieszanka NBR: niepotwierdzona

Dokładne tolerancje wymiarowe: wymagają potwierdzenia

Zakres temperatury pracy: nieprzypisany bez danych dokładnej mieszanki NBR

Maksymalne ciśnienie: zależne od konstrukcji kompletnego układu uszczelniającego

FAQ

Jakie wymiary ma Oring NBR 18x4 mm?

O-ring ma nominalną średnicę wewnętrzną 18 mm oraz średnicę przekroju 4 mm.

Co oznacza wymiar Oringa 18x4 mm?

Pierwsza wartość 18 mm oznacza średnicę wewnętrzną, natomiast 4 mm oznacza średnicę kołowego przekroju O-ringa.

Jaka jest średnica zewnętrzna Oringa 18x4 mm?

Wyliczona nominalna średnica zewnętrzna wynosi 26 mm, ponieważ 18 + 2 x 4 = 26 mm.

Z jakiego materiału wykonany jest Oring 18x4 mm?

Produkt wykonany jest z NBR - kauczuku nitrylowo-butadienowego.

Co oznacza twardość 70 ShA?

70 ShA oznacza nominalną twardość elastomeru wynoszącą 70 w skali Shore A.

Ile O-ringów znajduje się w opakowaniu?

Opakowanie zbiorcze zawiera 1000 sztuk O-ringów NBR 18x4 mm 70 ShA.

Czy Oring 18x4 EPDM jest zamienny z 18x4 NBR?

Nie należy zakładać automatycznej zamienności. Pomimo identycznych wymiarów EPDM i NBR są różnymi elastomerami, dlatego materiał musi odpowiadać medium i warunkom pracy.

Czy do doboru O-ringa wystarczy wymiar 18x4 mm?

Nie. Należy również sprawdzić materiał, twardość, tolerancje wymiarowe, geometrię rowka, medium, temperaturę, ciśnienie i charakter pracy uszczelnienia.
