Uszczelniacz CORTECO 01034446 FPM B1BAVISLRSX6 Simmerring 80x120x13/21

CORTECO 01034446 FPM B1BAVISLRSX6 80x120x13/21 mm - uszczelniacz wału

CORTECO 01034446 to promieniowy uszczelniacz wału wykonany z elastomeru FPM, o wymiarach 80x120x13/21 mm i profilu konstrukcyjnym B1BAVISLRSX6. Uszczelniacz ma średnicę wewnętrzną 80 mm, średnicę zewnętrzną 120 mm, szerokość podstawową 13 mm i wysokość całkowitą 21 mm. Konstrukcja obejmuje dodatkową wargę przeciwpyłową oraz lewoskrętną strukturę uszczelniającą.

Dane techniczne CORTECO 01034446

Wymiary 80x120x13/21 mm, materiał FPM i profil B1BAVISLRSX6 są potwierdzone w katalogach CORTECO. W aktualnych katalogach aftermarket produkt występuje jako 01034446B, numer handlowy 82034446.

Co oznacza CORTECO 01034446 B1BAVISLRSX6?

01034446 jest numerem identyfikującym konkretny wariant uszczelniacza CORTECO. W aktualnych bazach aftermarket można spotkać pełną referencję 01034446B.

B1BAVISLRSX6 jest pełnym oznaczeniem profilu konstrukcyjnego przypisanego przez CORTECO do tego uszczelniacza.

Przy identyfikacji części oznaczenie B1BAVISLRSX6 należy zachować w całości. Dostępne dane katalogowe potwierdzają ten profil, jednak nie dają wystarczającej podstawy do jednoznacznego rozkodowania każdej litery oznaczenia oddzielnie.

Nie należy zatem przypisywać elementom B1, BA, VI, SL, RS lub X6 znaczeń zaczerpniętych z nomenklatury innych producentów.

Dla tego konkretnego produktu potwierdzone są:

• materiał FPM,
• wymiary 80x120x13/21 mm,
• profil B1BAVISLRSX6,
• dodatkowa warga przeciwpyłowa,
• lewoskrętna struktura uszczelniająca.

FPM - materiał uszczelniacza

CORTECO 01034446 wykonany jest z FPM, czyli kauczuku fluorowego. W technicznej nomenklaturze materiałowej spotykane jest również określenie FKM.

Materiał jest istotną częścią specyfikacji tego uszczelniacza. Przy doborze zamiennika należy zatem uwzględnić nie tylko średnicę wału i gniazda, ale również rodzaj elastomeru.

Uszczelniacz wykonany z NBR, ACM lub innego materiału nie powinien być automatycznie traktowany jako odpowiednik CORTECO 01034446 tylko dlatego, że posiada wymiary 80x120 mm.

Dla tej konkretnej referencji nie należy również automatycznie przyjmować ogólnego zakresu temperatur podawanego dla wszystkich elastomerów FPM. Rzeczywiste dopuszczalne warunki pracy zależą między innymi od konkretnej mieszanki, medium, prędkości wału i warunków aplikacji.

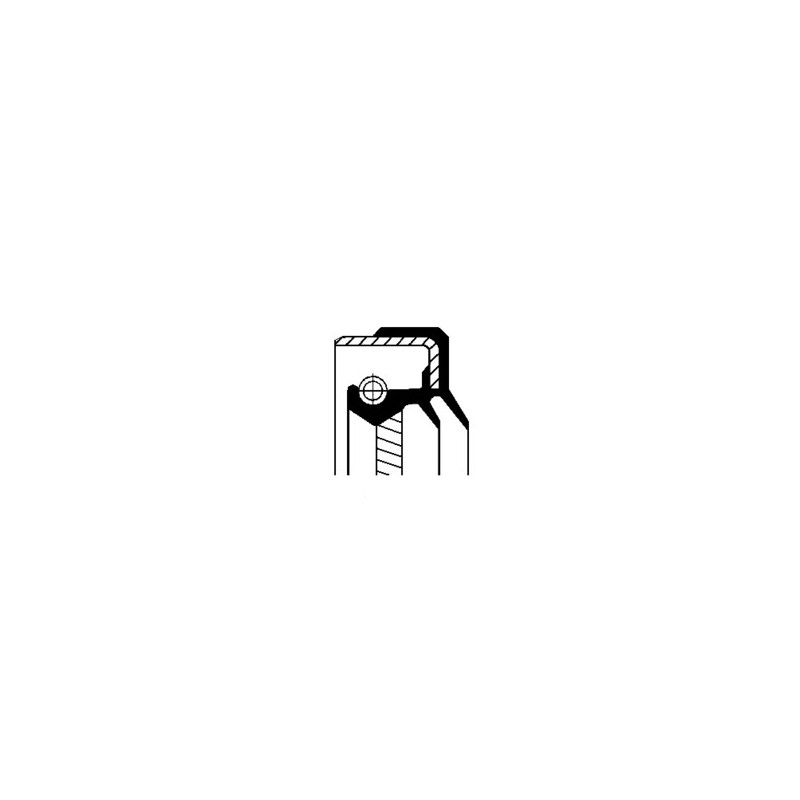

Konstrukcja uszczelniacza CORTECO 01034446

CORTECO 01034446 jest przeznaczony do uszczelniania obracającego się wału o nominalnej średnicy 80 mm i współpracy z gniazdem o nominalnej średnicy 120 mm.

Istotną cechą produktu jest jego złożony wymiar szerokości. Nie jest to zwykły uszczelniacz 80x120x13 mm.

Pełny wymiar wynosi:

80x120x13/21 mm

Uszczelniacz posiada również dodatkową wargę przeciwpyłową, która stanowi dodatkową barierę pomiędzy zasadniczą strefą uszczelnienia a zanieczyszczeniami zewnętrznymi.

Kolejną istotną cechą jest lewoskrętna struktura uszczelniająca. Kierunek ten jest parametrem konstrukcyjnym i powinien być uwzględniony przy identyfikacji oraz doborze zamiennika.

Wymiary CORTECO 01034446

Potwierdzone wymiary produktu:

• średnica wewnętrzna: 80 mm
• średnica zewnętrzna: 120 mm
• szerokość podstawowa: 13 mm
• wysokość całkowita: 21 mm
• pełny wymiar: 80x120x13/21 mm

Przy wyszukiwaniu i porównywaniu części należy posługiwać się pełnym wymiarem 80x120x13/21 mm.

Uproszczone wyszukiwanie "uszczelniacz 80x120x13" może prowadzić do produktów o innej konstrukcji, materiale lub geometrii dodatkowych elementów uszczelniających.

Alternatywne oznaczenia i numery referencyjne

Przy identyfikacji produktu można spotkać następujące warianty zapisu:

CORTECO 01034446

01034446 CORTECO

CORTECO 01034446B

01034446B CORTECO

CORTECO 82034446

82034446 CORTECO

B1BAVISLRSX6

CORTECO B1BAVISLRSX6

CORTECO 80x120x13/21

01034446 80x120x13/21

Są to przydatne warianty wyszukiwania i identyfikacji tej samej rodziny referencyjnej. Podczas zakupu należy jednak zawsze porównać pełną specyfikację techniczną.

CORTECO 01034446 a 01034446B

W katalogach można spotkać oba zapisy.

Katalog wymiarowy CORTECO wskazuje 01034446 jako uszczelniacz FPM, B1BAVISLRSX6, 80x120x13/21 mm.

W aktualnych katalogach aftermarket produkt występuje również pod oznaczeniem 01034446B, z numerem handlowym 82034446.

Podczas wyszukiwania części w katalogach dostawców warto zatem sprawdzać zarówno 01034446, jak i 01034446B, każdorazowo potwierdzając wymiary, materiał oraz konstrukcję.

Numer OE

Dla CORTECO 01034446B potwierdzony jest numer:

DAF 1685767

Numer OE jest szczególnie przydatny podczas identyfikacji części w zastosowaniach pojazdowych. Przed montażem należy jednak potwierdzić zgodność z konkretnym pojazdem, osią, wersją układu napędowego lub numerem części wymontowanej.

CORTECO 01034446 a inne uszczelniacze 80x120 mm

W katalogach występuje wiele uszczelniaczy o średnicy wewnętrznej 80 mm i zewnętrznej 120 mm.

Nie oznacza to, że są one wzajemnie zamienne.

W tej samej grupie wymiarowej występują produkty różniące się:

• szerokością,
• wysokością całkowitą,
• materiałem,
• konstrukcją wargi,
• profilem CORTECO,
• kierunkiem struktury uszczelniającej.

Dla CORTECO 01034446 właściwa kombinacja parametrów to:

80x120x13/21 mm + FPM + B1BAVISLRSX6 + warga przeciwpyłowa + kierunek lewoskrętny

Samo dopasowanie średnicy 80 mm i 120 mm nie potwierdza zamienności.

Dlaczego kierunek struktury uszczelniającej ma znaczenie?

CORTECO 01034446 jest katalogowany jako uszczelniacz o lewoskrętnej strukturze uszczelniającej.

Nie należy interpretować tego parametru jako klasycznego gwintu służącego do wkręcania uszczelniacza w gniazdo. Jest to cecha funkcjonalna konstrukcji powierzchni uszczelniającej.

Z tego względu uszczelniacz o identycznych wymiarach, ale innym kierunku struktury, nie powinien być automatycznie uznawany za pełny odpowiednik.

Jak dobrać zamiennik CORTECO 01034446?

Najbezpieczniejszą metodą jest dobór według pełnej referencji CORTECO 01034446 lub 01034446B albo potwierdzonego numeru OE.

Przy porównywaniu alternatywnego uszczelniacza należy sprawdzić:

• średnicę wału 80 mm,
• średnicę gniazda 120 mm,
• szerokość podstawową 13 mm,
• wysokość całkowitą 21 mm,
• materiał FPM,
• profil B1BAVISLRSX6,
• obecność wargi przeciwpyłowej,
• lewoskrętną strukturę uszczelniającą,
• kierunek obrotów wału,
• medium robocze,
• warunki pracy,
• wymagania konkretnego zespołu.

Identyczne wymiary nie są wystarczającą podstawą do stwierdzenia pełnej zamienności dwóch uszczelniaczy.

Zastosowanie

Aktualne katalogi aftermarket klasyfikują CORTECO 01034446B jako uszczelniacz wału układu różnicowego, a w danych montażowych pojawiają się pozycje związane z wyjściem i tylną osią. Potwierdzony jest również numer OE DAF 1685767.

W starszych katalogach handlowych CORTECO referencja 01034446B występuje także w grupie pojazdów ciężarowych.

Dobór do konkretnego pojazdu powinien być jednak potwierdzony według numeru OE, VIN, wersji osi lub układu napędowego. Nie należy przypisywać kompatybilności wyłącznie na podstawie wymiarów uszczelniacza.

Montaż i eksploatacja

Przed montażem należy dokładnie sprawdzić powierzchnię wału oraz gniazdo uszczelniacza.

Powierzchnia wału powinna być wolna od:

• korozji,
• zadziorów,
• ostrych krawędzi,
• zabrudzeń,
• nadmiernego zużycia w miejscu pracy wargi.

Podczas zakładania należy chronić wargę uszczelniającą przed przecięciem lub uszkodzeniem przez wielowypusty, gwinty, rowki i ostre krawędzie wału.

Uszczelniacz należy wciskać równomiernie przy użyciu odpowiedniego narzędzia montażowego. Siły montażowej nie należy przenosić przez elastyczną wargę roboczą.

Ze względu na kierunkową strukturę tego wariantu przed montażem należy również potwierdzić właściwą orientację uszczelniacza i warunki obrotu wału.

FAQ

Jakie wymiary ma CORTECO 01034446?

Uszczelniacz ma średnicę wewnętrzną 80 mm, średnicę zewnętrzną 120 mm, szerokość podstawową 13 mm oraz wysokość całkowitą 21 mm. Pełny zapis wymiarów to 80x120x13/21 mm.

Z jakiego materiału wykonany jest CORTECO 01034446?

Uszczelniacz wykonany jest z FPM, czyli kauczuku fluorowego. Materiał stanowi istotny parametr techniczny przy doborze odpowiednika.

Jaki profil ma CORTECO 01034446?

Profil konstrukcyjny tego produktu to B1BAVISLRSX6. Pełne oznaczenie powinno być uwzględniane przy identyfikacji części.

Czy CORTECO 01034446 posiada wargę przeciwpyłową?

Tak. Dane katalogowe dla 01034446B potwierdzają konstrukcję z dodatkową wargą przeciwpyłową.

Jaki kierunek struktury ma CORTECO 01034446?

Uszczelniacz posiada lewoskrętną strukturę uszczelniającą. W katalogu wymiarowym CORTECO właściwość ta jest oznaczona jako LD.

Czy uszczelniacz 80x120x13 mm może zastąpić CORTECO 01034446?

Nie można tego potwierdzić wyłącznie na podstawie trzech podstawowych wymiarów. CORTECO 01034446 ma pełny wymiar 80x120x13/21 mm, materiał FPM, profil B1BAVISLRSX6, dodatkową wargę przeciwpyłową i kierunkową strukturę lewoskrętną.

Czy CORTECO 01034446 i 01034446B oznaczają ten sam produkt?

Starsze i wymiarowe katalogi CORTECO wykorzystują oznaczenie 01034446, natomiast aktualne katalogi aftermarket wskazują 01034446B dla wariantu FPM B1BAVISLRSX6 80x120x13/21 mm. Przy zakupie należy zawsze dodatkowo porównać pełne parametry techniczne.

Jaki numer DAF odpowiada CORTECO 01034446B?

Potwierdzony numer OE to DAF 1685767. Zgodność z konkretnym pojazdem lub osią należy potwierdzić przed montażem.

CORTECO 01034446 - najwazniejsze informacje

CORTECO 01034446 to promieniowy uszczelniacz wału FPM o wymiarach 80x120x13/21 mm i profilu B1BAVISLRSX6. Konstrukcja posiada dodatkową wargę przeciwpyłową oraz lewoskrętną strukturę uszczelniającą. Aktualna referencja występuje również jako 01034446B, numer handlowy 82034446. Przy doborze zamiennika należy uwzględnić pełną konstrukcję, a nie tylko średnice 80x120 mm.
