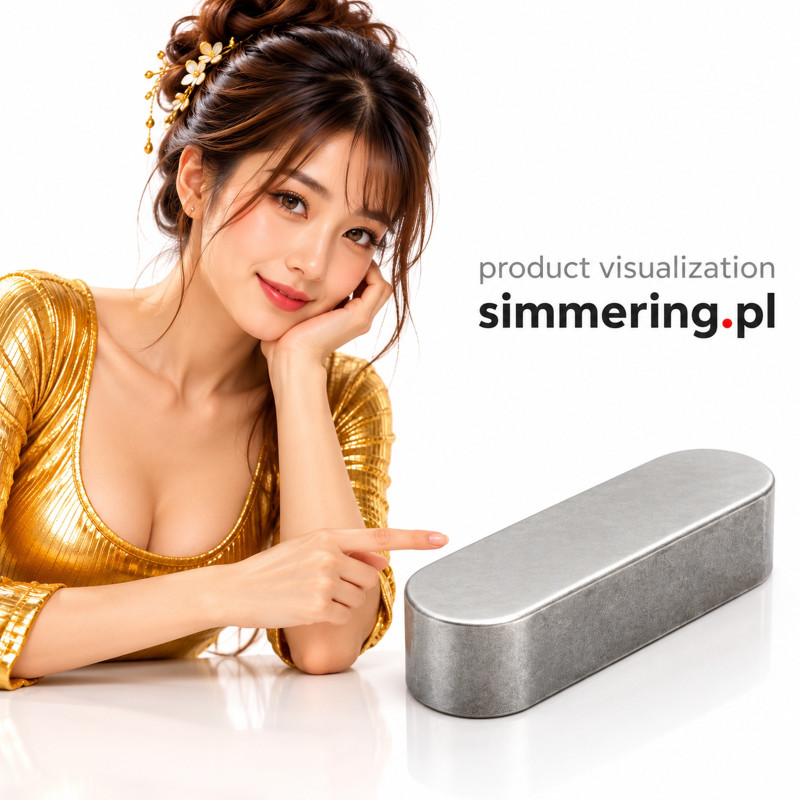

Wpust pryzmatyczny 5x5x12 mm DIN 6885 A

Specyfikacja techniczna

Uwaga techniczna: DIN 6885 określa geometrię i wymagania wymiarowe wpustów, ale samo oznaczenie 5x5x12 DIN 6885 A nie pozwala jednoznacznie potwierdzić materiału, klasy wytrzymałości ani powłoki konkretnego produktu.

Konstrukcja wpustu pryzmatycznego DIN 6885 A

Wpust pryzmatyczny ma prostokątny przekrój poprzeczny i jest montowany w rowku wykonanym na powierzchni wału.

Podczas montażu piasta nasuwana jest na wał w taki sposób, aby jej rowek współpracował z wystającą częścią wpustu.

Moment obrotowy przenoszony jest przede wszystkim przez nacisk pomiędzy bocznymi powierzchniami wpustu a ściankami rowków wpustowych.

Wykonanie A – zaokrąglone końce

Typ A oznacza wpust z końcami zaokrąglonymi w widoku z góry.

Dla szerokości 5 mm nominalny promień zakończeń wynosi 2,5 mm.

Taka geometria jest przeznaczona do współpracy z odpowiednio wykonanym rowkiem wpustowym, którego zakończenia odpowiadają konstrukcji wpustu.

Przekrój 5x5 mm

Szerokość 5 mm i wysokość 5 mm określają nominalny przekrój wpustu.

Wymiary te muszą być zgodne z geometrią rowków w wale i piaście.

Długość 12 mm

Długość nominalna wpustu wynosi 12 mm.

W przypadku wykonania A całkowita długość obejmuje również zaokrąglone zakończenia.

Przy obliczaniu połączenia należy uwzględnić efektywną długość współpracy powierzchni bocznych, a nie automatycznie przyjmować całe 12 mm jako długość czynną.

Wyjaśnienie oznaczenia 5x5x12 DIN 6885 A

5 – szerokość wpustu (b)

Nominalna szerokość wynosi 5 mm.

5 – wysokość wpustu (h)

Nominalna wysokość wynosi 5 mm.

12 – długość wpustu (l)

Nominalna długość całkowita wynosi 12 mm.

DIN 6885 – norma wymiarowa

Norma odnosi się do wpustów pryzmatycznych i odpowiadających im połączeń wał-piasta.

A – wykonanie z zaokrąglonymi końcami

Typ A ma zaokrąglone zakończenia, w odróżnieniu od wykonania B z końcami prostymi.

DIN 6885 A a DIN 6885 B

Wpusty typu A i B o tych samych wymiarach nominalnych nie powinny być automatycznie uznawane za zamienne.

Należy sprawdzić długość rowka, jego zakończenia oraz warunki montażu.

Dobór wpustu do wału i piasty

Dobór wpustu pryzmatycznego powinien wynikać z dokumentacji konstrukcyjnej połączenia wał-piasta oraz wymagań normy DIN 6885.

Należy uwzględnić:

• Średnicę wału i przewidziany dla niej przekrój wpustu.

• Wymiary oraz tolerancje rowka w wale.

• Wymiary oraz tolerancje rowka w piaście.

• Przenoszony moment obrotowy.

• Rodzaj obciążenia: stałe, zmienne lub udarowe.

• Materiał wpustu i elementów współpracujących.

• Efektywną długość przenoszenia obciążenia.

• Wymagania dotyczące osiowego ustalenia piasty.

Przenoszenie momentu obrotowego

Wpust przenosi moment obrotowy poprzez naciski na bocznych powierzchniach współpracujących z rowkami.

Podczas projektowania połączenia należy sprawdzić dopuszczalne naciski powierzchniowe i odpowiednie warunki wytrzymałościowe.

Nie można określić dopuszczalnego momentu obrotowego wyłącznie na podstawie wymiarów 5x5x12 mm.

Wymagane są również dane dotyczące materiałów, średnicy wału, długości czynnej i charakteru obciążenia.

Ustalenie osiowe piasty

Standardowy wpust pryzmatyczny służy przede wszystkim do przenoszenia momentu obrotowego.

Nie zapewnia samodzielnie pełnego osiowego ustalenia piasty.

W zależności od konstrukcji maszyny konieczne może być zastosowanie dodatkowych elementów ustalających, takich jak pierścienie osadcze, nakrętki lub odpowiednie elementy oporowe.

Montaż wpustu pryzmatycznego

Przed montażem należy sprawdzić stan powierzchni wpustu oraz rowków wpustowych.

Zalecana kolejność czynności:

1. Sprawdzić zgodność wymiarów wpustu z dokumentacją techniczną.

2. Oczyścić rowek wału i usunąć ewentualne zadziory.

3. Zweryfikować stan rowka w piaście.

4. Osadzić wpust w rowku wału zgodnie z wymaganym pasowaniem.

5. Nasunąć piastę, unikając nadmiernych sił i uszkodzenia krawędzi.

6. Sprawdzić prawidłowość osadzenia oraz osiowego ustalenia zespołu.

Nie należy korygować nieprawidłowego pasowania przez przypadkowe szlifowanie lub odkształcanie wpustu bez kontroli wymaganych wymiarów i tolerancji.

Zastosowania przemysłowe

Wpusty pryzmatyczne zgodne z DIN 6885 są stosowane w rozłącznych połączeniach wałów z elementami przenoszącymi moment obrotowy.

Typowe zastosowania obejmują:

• Koła zębate osadzane na wałach.

• Koła pasowe.

• Piasty sprzęgieł.

• Elementy przekładni mechanicznych.

• Mechanizmy napędowe.

• Maszyny produkcyjne.

• Urządzenia transportu wewnętrznego.

Są to ogólne obszary zastosowania połączeń wpustowych. Przydatność konkretnego wpustu 5x5x12 mm zależy od wymagań konstrukcyjnych i obciążeń.

Alternatywne zapisy oznaczenia

• Wpust pryzmatyczny 5x5x12 DIN 6885 A

• DIN 6885 A 5x5x12

• Wpust 5x5x12 mm typ A

• Wpust zaokrąglony 5x5x12

• Wpust równoległy 5x5x12

• Parallel key 5x5x12 DIN 6885 A

Zapisy te mogą ułatwiać identyfikację produktu w dokumentacji technicznej i systemach zakupowych. Podstawą doboru pozostaje zgodność wymiarów i wykonania z wymaganiami konstrukcyjnymi.

FAQ – najczęściej zadawane pytania

1. Jakie wymiary ma wpust DIN 6885 A 5x5x12?

Wpust ma szerokość 5 mm, wysokość 5 mm i długość całkowitą 12 mm.

2. Co oznacza typ A w normie DIN 6885?

Typ A oznacza wpust pryzmatyczny z zaokrąglonymi końcami.

3. Do czego służy wpust pryzmatyczny?

Służy do przenoszenia momentu obrotowego pomiędzy wałem a osadzoną na nim piastą, na przykład kołem zębatym lub kołem pasowym.

4. Czym różni się wpust DIN 6885 A od DIN 6885 B?

Typ A ma końce zaokrąglone, a typ B końce proste. Oba wykonania wymagają odpowiednio dopasowanych rowków wpustowych.

5. Czy wpust 5x5x12 mm pasuje do każdego wału?

Nie. Dobór przekroju i długości wpustu zależy od średnicy wału, wymiarów rowków oraz wymagań konstrukcyjnych.

6. Z jakiego materiału wykonany jest wpust?

Dokładny gatunek materiału oferowanego wykonania nie został potwierdzony. Należy sprawdzić specyfikację dostawcy przed przypisaniem określonej klasy stali.

7. Czy wpust samodzielnie zabezpiecza piastę przed przesunięciem osiowym?

Nie. Standardowy wpust pryzmatyczny służy głównie do przenoszenia momentu obrotowego. Osiowe ustalenie piasty wymaga odpowiedniego rozwiązania konstrukcyjnego.

8. Jaki moment obrotowy może przenieść wpust 5x5x12 mm?

Nie można podać jednej wartości bez znajomości materiału, średnicy wału, długości czynnej połączenia i warunków obciążenia.

AI Quick Answer

Wpust pryzmatyczny 5x5x12 mm DIN 6885 A to element połączenia wał-piasta o szerokości 5 mm, wysokości 5 mm i długości 12 mm. Typ A oznacza zaokrąglone końce. Wpust przenosi moment obrotowy przez boczne powierzchnie współpracujące z rowkami i wymaga prawidłowego doboru do wału, piasty oraz obciążenia.
