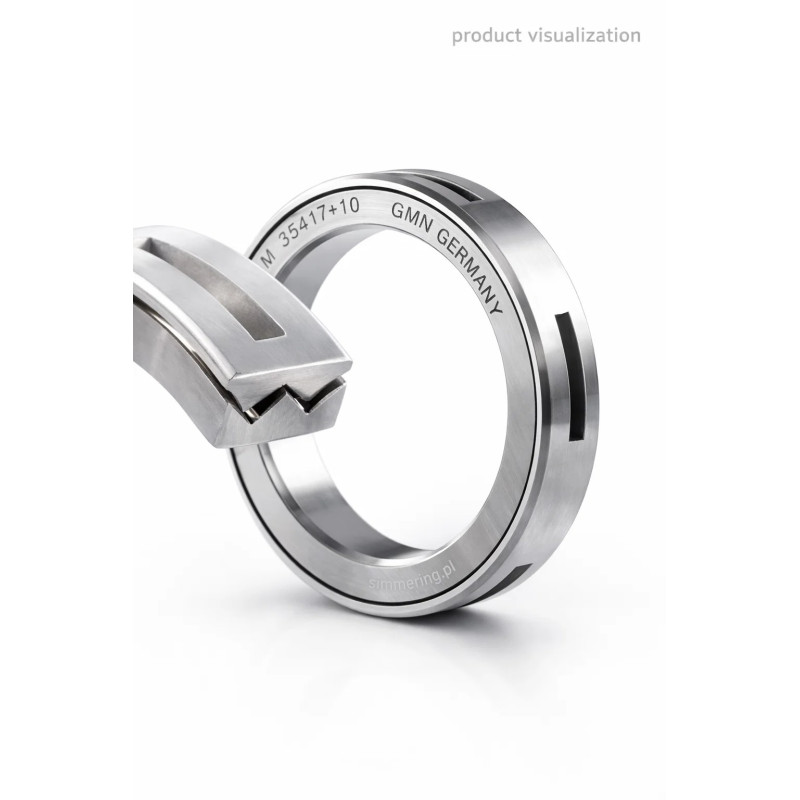

Uszczelnienie labiryntowe GMN L 42x55x10

Zastosowanie uszczelnienia labiryntowego

GMN L 42x55x10 to precyzyjne uszczelnienie labiryntowe przeznaczone do wysokoobrotowych układów łożyskowych i wrzecionowych. Konstrukcja bezstykowa sprawia, że element nie generuje tarcia, nie ulega zużyciu i nie powoduje wzrostu temperatury w trakcie pracy.

Produkt znajduje zastosowanie w:

• wrzecionach obrabiarek CNC

• precyzyjnych jednostkach łożyskowych

• silnikach elektrycznych wysokich obrotów

• aplikacjach przemysłowych wymagających wysokiej czystości pracy

• układach napędowych pracujących z dużą prędkością obrotową

Uszczelnienie skutecznie chroni przed kurzem, cząstkami stałymi oraz zanieczyszczeniami zewnętrznymi, jednocześnie nie obciążając dynamicznie wału.

Zalety konstrukcji GMN serii L

Seria L została zaprojektowana do pracy w wymagających warunkach dynamicznych. W modelu L 42x55x10 zastosowano:

• pierścień wewnętrzny wykonany ze stali

• pierścień zewnętrzny z aluminium

• konstrukcję bez rowków odprowadzających

• precyzyjnie określony luz osiowy 0,400 mm

Najważniejsze korzyści:

• praca bez tarcia i bez zużycia

• wysoka trwałość eksploatacyjna

• bardzo wysoka dopuszczalna prędkość obrotowa

• minimalna generacja ciepła

• stabilność wymiarowa przy dużych prędkościach

Uszczelnienie nie jest klasycznym simmeringiem ani uszczelniaczem olejowym — działa na zasadzie bariery labiryntowej.

Dane techniczne

Numer części: L 42x55x10
Seria: L

Wymiary:

• Średnica wewnętrzna: 42 mm

• Średnica zewnętrzna: 55 mm

• Szerokość: 10 mm

• Średnica szczeliny e: 52 mm

• Luz osiowy Sax: 0,400 mm

• Masa: 0,050 kg

Materiały:

• Pierścień wewnętrzny: stal

• Pierścień zewnętrzny: aluminium

Wymagania montażowe:

• Fazowanie wału i oprawy: 1 mm x 15°

• Tolerancja wału: h6

• Tolerancja oprawy: K7

• Chropowatość powierzchni: Rz ≤ 16 µm ; Ra ≤ 3.2 µm

Parametry pracy:

• Maksymalna prędkość: 30100 RPM

• Zakres temperatury: -40°C do +200°C

FAQ

1. Czym różni się uszczelnienie labiryntowe od simmeringu?
Uszczelnienie labiryntowe pracuje bez kontaktu z wałem, dzięki czemu nie generuje tarcia ani zużycia. Simmering to uszczelniacz kontaktowy.

2. Czy uszczelnienie L 42x55x10 nadaje się do wysokich obrotów?
Tak, dopuszczalna prędkość wynosi aż 30100 RPM.

3. Czy produkt posiada rowki odprowadzające?
Nie, model ten nie posiada rowków drenażowych.

4. Do jakich łożysk można je stosować?
Najczęściej do precyzyjnych jednostek łożyskowych i wrzecionowych pracujących z wysoką prędkością.
