Igła 3x23,8 mm - wałeczek igiełkowy

Igła 3x23,8 mm - wałeczek igiełkowy

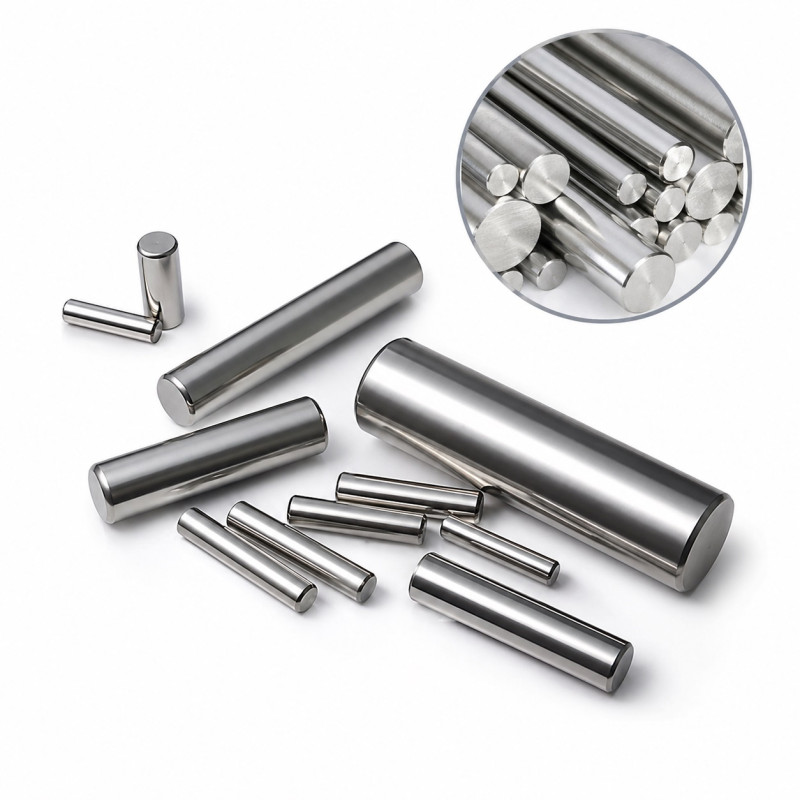

Igła 3x23,8 mm to precyzyjny wałeczek igiełkowy o średnicy 3 mm i długości 23,8 mm, przeznaczony do stosowania jako element toczny w odpowiednio zaprojektowanych łożyskach igiełkowych, złożeniach igiełkowych oraz mechanizmach wykorzystujących hartowane bieżnie. Smukła geometria igły umożliwia uzyskanie dużej liczby elementów tocznych przy niewielkiej przestrzeni promieniowej.

Dane techniczne

Wymiary igły łożyskowej

Podstawowe wymiary:

średnica: 3 mm
długość: 23,8 mm

Pełny zapis:

3x23,8 mm

W przypadku igieł łożyskowych oba wymiary mają znaczenie przy doborze. Igła o średnicy 3 mm, ale innej długości, nie jest automatycznie odpowiednim zamiennikiem.

Czym jest igła łożyskowa?

Igła łożyskowa jest szczególnym rodzajem wałeczka walcowego o dużym stosunku długości do średnicy.

W przeciwieństwie do kompletnego łożyska igiełkowego pojedyncza igła nie zawiera pierścieni ani koszyka. Jest elementem tocznym, który może współpracować bezpośrednio z odpowiednio wykonanymi powierzchniami stanowiącymi bieżnie.

Zastosowanie igieł pozwala budować bardzo kompaktowe węzły łożyskowe, szczególnie gdy dostępna przestrzeń w kierunku promieniowym jest ograniczona.

Igła 3x23,8 jako element toczny

Podczas pracy obciążenie jest przenoszone poprzez liniowy kontakt igły z bieżnią.

Właściwa praca takiego układu zależy nie tylko od wymiarów samej igły, ale również od:

• dokładności bieżni,
• twardości powierzchni współpracujących,
• chropowatości powierzchni,
• geometrii wału i oprawy,
• luzu roboczego,
• smarowania,
• równoległości współpracujących powierzchni.

Jeżeli wał lub otwór obudowy pełni bezpośrednio funkcję bieżni, jego wykonanie staje się integralnym elementem konstrukcji łożyskowej.

Dobór igły łożyskowej 3x23,8 mm

Przy wymianie pojedynczych igieł nie należy kierować się wyłącznie nominalnym wymiarem 3x23,8 mm.

W zastosowaniach łożyskowych znaczenie mogą mieć również tolerancja średnicy, selekcja wymiarowa, geometria powierzchni oraz wykonanie końców igły.

Z tego powodu nie należy automatycznie mieszać przypadkowo dobranych igieł pochodzących z różnych kompletów lub źródeł w jednym precyzyjnym złożeniu łożyskowym.

Igła łożyskowa a kompletne łożysko igiełkowe

Igła łożyskowa jest pojedynczym elementem tocznym.

Złożenie igiełkowe zawiera zestaw igieł oraz element utrzymujący je w odpowiednim położeniu.

Łożysko igiełkowe może dodatkowo posiadać pierścień zewnętrzny lub inne elementy konstrukcyjne.

Dlatego sama igła 3x23,8 mm nie jest kompletnym łożyskiem.

Zastosowanie

Igły łożyskowe mogą być wykorzystywane w odpowiednio zaprojektowanych:

• złożeniach igiełkowych,
• łożyskowaniach bezpierścieniowych,
• mechanizmach maszyn,
• przekładniach,
• urządzeniach przemysłowych,
• zespołach naprawczych i regenerowanych.

Konkretne zastosowanie wymaga zgodności wymiarowej oraz odpowiednio przygotowanych powierzchni współpracujących.

Montaż i eksploatacja

Przed montażem należy zadbać o dokładną czystość igieł oraz bieżni.

Nawet niewielkie twarde zanieczyszczenia znajdujące się pomiędzy igłą a bieżnią mogą prowadzić do miejscowych przeciążeń i uszkodzenia powierzchni.

Igły nie powinny być montowane, jeżeli wykazują:

• ślady korozji,
• wżery,
• zarysowania powierzchni roboczej,
• odkształcenia,
• uszkodzenia końców.

Smarowanie należy dobrać do konstrukcji całego węzła łożyskowego i jego warunków pracy.

FAQ - igła 3x23,8 mm

Jakie wymiary ma igła?

Igła ma 3 mm średnicy i 23,8 mm długości.

Czy igła 3x23,8 jest łożyskiem?

Nie. Jest pojedynczym elementem tocznym stosowanym w odpowiednio zaprojektowanym złożeniu lub łożyskowaniu.

Czy wystarczy dobrać igłę według wymiaru 3x23,8 mm?

Nie zawsze. W precyzyjnych złożeniach należy również uwzględnić tolerancję średnicy, wykonanie igły oraz wymagania konkretnego układu.

Czy igła może pracować bez pierścienia wewnętrznego?

Tak, jeżeli konstrukcja przewiduje bezpośrednią współpracę igieł z wałem, a powierzchnia wału została odpowiednio zaprojektowana i wykonana jako bieżnia.

Czy można wymienić tylko kilka uszkodzonych igieł?

W precyzyjnym złożeniu nie należy automatycznie mieszać przypadkowo dobranych igieł. Różnice wymiarowe pomiędzy elementami mogą powodować nierównomierny rozkład obciążenia.

Igła 3x23,8 mm - najważniejsze informacje

Igła 3x23,8 mm jest smukłym wałeczkiem stanowiącym element toczny złożeń i łożyskowań igiełkowych. Ma średnicę 3 mm i długość 23,8 mm. Przy doborze należy uwzględnić nie tylko wymiary nominalne, ale również wymagania dotyczące tolerancji, bieżni, luzu i warunków pracy.

Produkt dostępny w simmering.pl - magazyn w Lublinie, wysyłka z Polski i do krajów UE.
