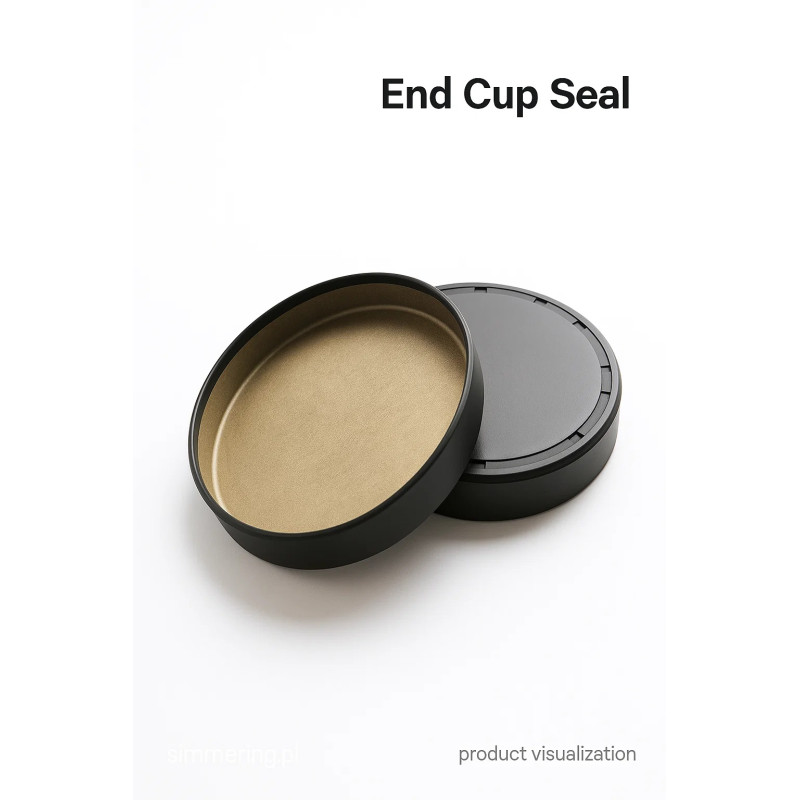

Zaślepka uszczelniająca EC 32x5 NBR

Zaślepka uszczelniająca EC 32x5 NBR – korek uszczelniający otwór obudowy 32x5 mm

EC 32x5 NBR to zaślepka uszczelniająca typu EC, określana również jako VK lub end cap seal. Przeznaczona jest do statycznego zamykania otworów w obudowach maszyn, przekładni i zespołów łożyskowych. Posiada średnicę zewnętrzną 32 mm i szerokość 5 mm. Konstrukcja z metalowym elementem wzmacniającym pokrytym kauczukiem nitrylowym NBR umożliwia szczelne osadzenie zaślepki w odpowiednio przygotowanym gnieździe.

Charakterystyka zaślepki EC 32x5 NBR

Zaślepka EC 32x5 NBR stosowana jest tam, gdzie otwór technologiczny lub montażowy musi zostać zamknięty, a wał nie przechodzi przez ścianę obudowy.

W przeciwieństwie do tradycyjnego uszczelniacza promieniowego wału, zaślepka EC nie posiada otworu przelotowego ani wargi uszczelniającej współpracującej z obracającym się wałem.

Najważniejsze właściwości:

• Profil EC – zaślepka uszczelniająca.

• Alternatywne określenie typu – VK.

• Średnica zewnętrzna 32 mm.

• Szerokość osiowa 5 mm.

• Materiał uszczelniający NBR.

• Konstrukcja metalowo-gumowa.

• Uszczelnienie statyczne.

• Montaż bezpośrednio w otworze obudowy.

• Zabezpieczenie wnętrza mechanizmu przed zanieczyszczeniami.

• Ograniczenie wycieku środka smarnego przez zamykany otwór.

Specyfikacja techniczna

Dokładna twardość mieszanki NBR, dopuszczalne ciśnienie oraz zakres temperatur zależą od producenta i wykonania zaślepki.

Co oznacza EC 32x5 NBR?

EC – profil zaślepki uszczelniającej, przeznaczonej do zamykania otworów w obudowach.

32 – nominalna średnica zewnętrzna zaślepki, wynosząca 32 mm.

5 – nominalna szerokość osiowa, wynosząca 5 mm.

NBR – kauczuk akrylonitrylowo-butadienowy, powszechnie wykorzystywany w technice uszczelnieniowej.

Ważne: wymiar 32 mm oznacza średnicę zewnętrzną zaślepki, a nie średnicę wału.

Budowa zaślepki EC

Zaślepki typu EC mają konstrukcję metalowo-gumową.

Metalowy element wzmacniający zapewnia odpowiednią sztywność, natomiast warstwa elastomeru NBR odpowiada za uszczelnienie powierzchni styku z obudową.

Taka konstrukcja umożliwia:

• Stabilne osadzenie w gnieździe.

• Kompensowanie niewielkich nierówności powierzchni.

• Ograniczenie przecieków na styku zaślepki i obudowy.

• Zabezpieczenie zamkniętego otworu przed zabrudzeniem.

Zaślepka jest elementem zamykającym, a nie łożyskiem, pierścieniem Segera ani klasycznym uszczelniaczem wału.

NBR – właściwości materiału

Kauczuk NBR jest materiałem często stosowanym w uszczelnieniach maszyn i urządzeń przemysłowych.

Jego właściwości obejmują:

• Dobrą odporność na wiele olejów mineralnych.

• Dobrą kompatybilność z licznymi smarami technicznymi.

• Elastyczność pozwalającą na uszczelnianie połączeń statycznych.

• Odporność na typowe warunki eksploatacji w odpowiednio dobranych urządzeniach.

NBR nie jest materiałem uniwersalnym. Jego odporność na paliwa, rozpuszczalniki, płyny hydrauliczne i środki chemiczne zależy od składu medium, temperatury i konkretnej mieszanki gumowej.

Do czego służy zaślepka EC 32x5?

Zaślepka EC zamyka otwór w obudowie, przez który nie przechodzi wał.

Może być wykorzystywana między innymi w:

• Przekładniach mechanicznych.

• Motoreduktorach.

• Silnikach.

• Obudowach łożysk.

• Zespołach napędowych.

• Maszynach przemysłowych.

• Mechanizmach smarowanych olejem lub smarem.

• Otworach technologicznych wymagających uszczelnienia.

Zastosowania te mają charakter ogólny. Przed montażem należy sprawdzić wymiary gniazda i warunki pracy.

Zaślepka EC a simmering – jaka jest różnica?

Nie należy zastępować zaślepki EC standardowym simmeringiem wyłącznie na podstawie podobnej średnicy zewnętrznej.

EC 32x5 a VK 32x5

W katalogach uszczelnień technicznych zaślepki tego typu mogą występować pod oznaczeniami EC oraz VK.

Oba określenia odnoszą się do rodziny zaślepek służących do zamykania otworów w obudowach.

Przed zastosowaniem zamiennika należy porównać:

• Średnicę zewnętrzną.

• Szerokość.

• Geometrię części metalowej.

• Konstrukcję powłoki elastomerowej.

• Wymiary gniazda.

• Materiał uszczelniający.

• Dopuszczalne warunki pracy.

Montaż zaślepki EC 32x5 NBR

Przed montażem należy sprawdzić stan otworu obudowy.

Zalecane czynności:

1. Oczyścić gniazdo montażowe.

2. Usunąć zabrudzenia i zadziory.

3. Sprawdzić średnicę oraz głębokość osadzenia.

4. Upewnić się, że powierzchnia gniazda nie jest uszkodzona.

5. Ustawić zaślepkę osiowo względem otworu.

6. Wciskać ją równomiernie odpowiednim narzędziem.

7. Nie uderzać bezpośrednio w powierzchnię elastomerową.

8. Sprawdzić prawidłowe osadzenie po montażu.

Zaślepka powinna być montowana zgodnie z wymaganiami konstrukcyjnymi obudowy i zaleceniami producenta.

Najczęściej zadawane pytania – FAQ

Co to jest EC 32x5 NBR?

To metalowo-gumowa zaślepka uszczelniająca przeznaczona do zamykania otworów w obudowach maszyn i urządzeń.

Jakie wymiary ma EC 32x5?

Średnica zewnętrzna wynosi 32 mm, a szerokość 5 mm.

Czy EC 32x5 jest simmeringiem?

Nie. To zaślepka uszczelniająca, a nie pierścień do uszczelniania obracającego się wału.

Czy EC 32x5 jest oringiem?

Nie. Zaślepka EC ma inną konstrukcję i pełni inną funkcję niż oring.

Co oznacza profil EC?

EC to oznaczenie profilu zaślepki uszczelniającej, stosowanej do zamykania otworów w obudowach.

Czy EC i VK oznaczają podobne uszczelnienia?

Tak. Oznaczenia EC i VK są stosowane w katalogach zaślepek uszczelniających.

Czy zaślepka posiada metalowe wzmocnienie?

Typowe zaślepki EC mają metalowy element wzmacniający pokryty elastomerem.

Do czego służy NBR?

NBR stanowi materiał uszczelniający, zapewniający elastyczność i odporność na wiele olejów oraz smarów.

Czy można zastosować ją w przekładni?

Tak, pod warunkiem zgodności wymiarów i parametrów pracy z wymaganiami przekładni.

Czy zaślepka uszczelnia obracający się wał?

Nie. Jej zadaniem jest zamknięcie otworu, przez który wał nie przechodzi.

Czy nadaje się do kontaktu z olejem?

NBR jest zwykle odpowiedni do wielu olejów mineralnych, jednak zgodność z konkretnym środkiem smarnym należy zweryfikować.

Czy zaślepka EC pracuje pod ciśnieniem?

Dopuszczalne ciśnienie zależy od konkretnego wykonania i warunków montażu. Nie należy zakładać odporności na wysokie ciśnienie bez dokumentacji technicznej.

Czy można zamienić EC 32x5 na EC 32x7?

Nie automatycznie. Różnica szerokości może uniemożliwić prawidłowe osadzenie w gnieździe.

Czy EC 32x5 NBR ma otwór w środku?

Nie. Jest to pełna zaślepka przeznaczona do zamknięcia otworu obudowy.

EC 32x5 NBR – najważniejsze informacje

EC 32x5 NBR to zaślepka uszczelniająca typu EC/VK o średnicy zewnętrznej 32 mm i szerokości 5 mm. Metalowo-gumowa konstrukcja z elastomerem NBR służy do statycznego zamykania otworów w obudowach przekładni, silników i zespołów łożyskowych. Produkt nie jest oringiem ani klasycznym simmeringiem i nie służy do uszczelniania obracającego się wału.
