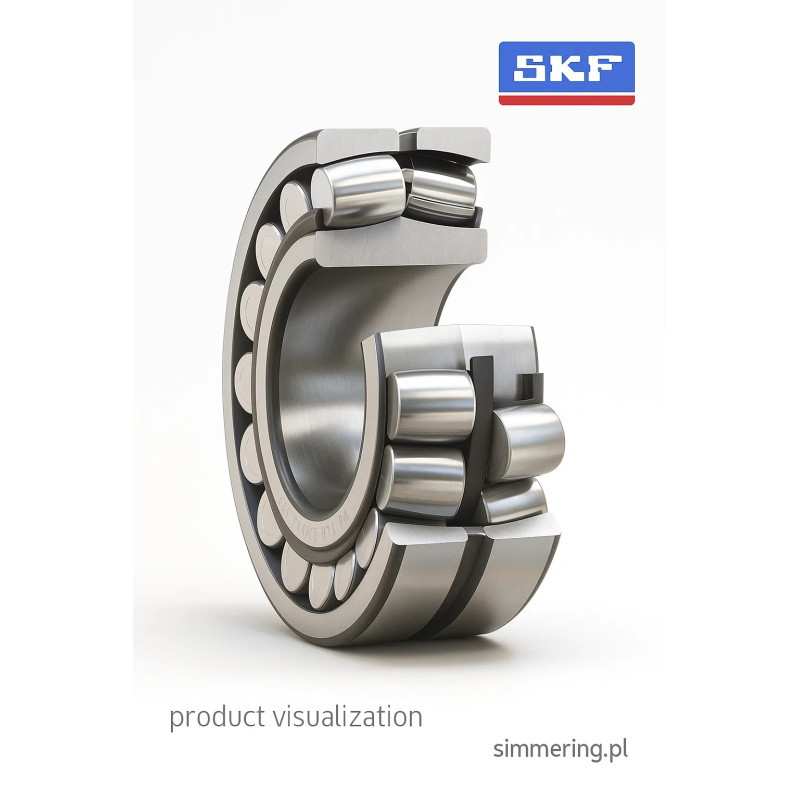

SKF 22205 EK 25x52x18 mm - łożysko baryłkowe dwurzędowe

Dane techniczne SKF 22205 EK

Wartości d, D i B są wymiarami nominalnymi łożyska. W przypadku otworu stożkowego średnica 25 mm nie oznacza jednakowej średnicy na całej szerokości pierścienia wewnętrznego.

Parametry obciążeniowe i prędkości

Oficjalny katalog łożysk baryłkowych SKF podaje dla 22205 EK następujące parametry.

skf.com

Nośność dynamiczna C jest wykorzystywana przy obliczaniu trwałości zmęczeniowej łożyska. Nośność statyczna C0 odnosi się do odporności na trwałe odkształcenia w warunkach obciążenia statycznego. Parametr Pu służy do obliczeń trwałości według metod SKF.

Prędkości referencyjna i graniczna są wartościami katalogowymi, a nie gwarantowanymi prędkościami pracy w każdych warunkach. Rzeczywista dopuszczalna prędkość zależy między innymi od obciążenia, smarowania, temperatury i sposobu zabudowy.

Co oznacza SKF 22205 EK?

22205 - seria i wymiary

Oznaczenie podstawowe 22205 identyfikuje łożysko baryłkowe dwurzędowe o wymiarach 25x52x18 mm.

Konstrukcja obejmuje dwa rzędy baryłek, dzięki czemu łożysko może przenosić obciążenia promieniowe i osiowe w obu kierunkach.

E - zoptymalizowana konstrukcja wewnętrzna SKF

Suffix E oznacza zoptymalizowaną konstrukcję wewnętrzną, opracowaną w celu zwiększenia zdolności przenoszenia obciążeń.

SKF 22205 EK wykorzystuje symetryczne baryłki i koszyki ze stali tłoczonej.

Oznaczenie E nie definiuje luzu wewnętrznego, rodzaju środka smarnego ani klasy dokładności.

K - otwór stożkowy 1:12

Suffix K oznacza otwór stożkowy o zbieżności 1:12.

SKF 22205 EK można montować na odpowiednim czopie stożkowym lub z zastosowaniem właściwej tulei łożyskowej.

Podczas nasuwania pierścienia wewnętrznego na powierzchnię stożkową dochodzi do jego rozszerzenia i zmniejszenia luzu promieniowego.

Dlatego montaż wymaga kontroli redukcji luzu lub przesunięcia osiowego zgodnie z instrukcją SKF.

Normalny luz promieniowy CN

SKF 22205 EK bez dodatkowego suffixu luzu ma standardowy luz promieniowy CN.

Wariant z oznaczeniem C3 ma większy początkowy luz promieniowy. Nie należy traktować tych wykonań jako automatycznie zamiennych.

Konstrukcja otwarta

SKF 22205 EK nie ma zintegrowanych uszczelnień ani osłon.

Węzeł łożyskowy powinien zapewniać właściwe smarowanie oraz ochronę przed zanieczyszczeniami i wilgocią.

Konstrukcja i zasada działania

SKF 22205 EK składa się z pierścienia wewnętrznego z dwiema bieżniami, pierścienia zewnętrznego ze wspólną kulistą bieżnią, dwóch rzędów symetrycznych baryłek oraz stalowych koszyków.

Kulista geometria bieżni pierścienia zewnętrznego umożliwia samoczynne ustawianie się zespołu wewnętrznego względem oprawy.

Dzięki temu łożysko kompensuje niewspółosiowość i ugięcie wału w granicach dopuszczonych przez producenta.

Dwa rzędy baryłek umożliwiają przenoszenie obciążeń promieniowych oraz obciążeń osiowych działających w obu kierunkach.

Istotną cechą konkretnego wykonania EK jest stożkowy otwór pierścienia wewnętrznego. Wpływa on na dobór elementów montażowych oraz sposób uzyskania prawidłowego pasowania i luzu po montażu.

Smarowanie SKF 22205 EK

Łożysko posiada rozwiązania konstrukcyjne umożliwiające dosmarowywanie.

Dane geometryczne podawane w karcie produktowej:

Wymiary te są podawane w szczegółowej specyfikacji 22205 EK.

Łożysko jest otwarte, dlatego nie należy zakładać fabrycznego nasmarowania na cały okres eksploatacji.

Rodzaj smaru lub oleju, sposób doprowadzania środka smarnego oraz częstotliwość dosmarowywania należy dobrać do warunków pracy.

SKF 22205 EK a inne warianty

Warianty te mają nominalne wymiary 25x52x18 mm, lecz różnią się geometrią otworu lub luzem wewnętrznym.

SKF 22205 E i SKF 22205 EK nie są bezpośrednio zamienne bez sprawdzenia konstrukcji osadzenia na wale.

Podobnie zastąpienie SKF 22205 EK wykonaniem z luzem C3 wymaga oceny luzu roboczego po montażu.

Alternatywne oznaczenia i numery referencyjne

Naturalne warianty zapisu:

• SKF 22205 EK

• 22205 EK SKF

• SKF22205EK

• SKF 22205EK

• 22205EK SKF

Oryginalne oznaczenie producenta to SKF 22205 EK.

Nie przypisano niepotwierdzonych numerów OEM ani zamienników innych producentów.

Dobór i zamienność SKF 22205 EK

Przed zakupem należy sprawdzić pełne oznaczenie, wymiary 25x52x18 mm, stożkowy otwór 1:12 i wymagany luz promieniowy.

Najważniejsze kryteria:

• Geometria otworu: K oznacza otwór stożkowy, a nie walcowy.

• Sposób osadzenia: bezpośrednio na czopie stożkowym lub z właściwą tuleją.

• Luz po montażu: konieczna kontrola redukcji luzu podczas nasuwania na stożek.

• Obciążenia: wartość i kierunek sił promieniowych oraz osiowych.

• Prędkość: zgodność z warunkami smarowania i chłodzenia.

• Temperatura: wpływ warunków cieplnych na luz roboczy.

• Konstrukcja: wykonanie E, dwa rzędy baryłek i koszyki stalowe.

• Uszczelnienie węzła: ochrona otwartego łożyska przed zanieczyszczeniami.

Identyczne wymiary nie oznaczają automatycznie pełnej zamienności łożysk różnych producentów. Należy uwzględnić również konstrukcję wewnętrzną, nośność, koszyk, luz i sposób montażu.

Zastosowanie SKF 22205 EK

Dwurzędowe łożyska baryłkowe stosuje się w przemysłowych układach obrotowych, w których występują obciążenia promieniowe i osiowe oraz możliwość niewspółosiowości wału i oprawy.

Typowe zastosowania tej kategorii obejmują przemysłowe zespoły łożyskowania wałów, układy przeniesienia napędu i mechanizmy narażone na ugięcie wału.

Wykonanie z otworem stożkowym jest przeznaczone do odpowiednich rozwiązań montażowych wykorzystujących czopy stożkowe lub tuleje łożyskowe.

Są to zastosowania wynikające z konstrukcji tego rodzaju łożysk, a nie potwierdzone przypisania numeru SKF 22205 EK do konkretnych modeli maszyn.

Montaż i eksploatacja

Przed montażem należy oczyścić powierzchnie współpracujące i sprawdzić stan czopa, tulei oraz oprawy.

Podczas osadzania łożyska na powierzchni stożkowej trzeba kontrolować przesunięcie osiowe lub zmniejszenie luzu promieniowego zgodnie z zaleceniami SKF.

Zbyt duże nasunięcie na stożek może spowodować nadmierną redukcję luzu i uszkodzenie łożyska podczas pracy.

Siły montażowej nie wolno przenosić przez baryłki i bieżnie.

W eksploatacji należy zapewnić właściwe smarowanie, ochronę przed zanieczyszczeniami oraz kontrolę temperatury i drgań.

Łożysko powinno być przechowywane w oryginalnym opakowaniu, w suchym i czystym miejscu.

FAQ - najczęściej zadawane pytania

Jakie wymiary ma SKF 22205 EK?

SKF 22205 EK ma nominalną średnicę otworu 25 mm, średnicę zewnętrzną 52 mm i szerokość 18 mm.

Co oznacza E w SKF 22205 EK?

Suffix E oznacza zoptymalizowaną konstrukcję wewnętrzną SKF, opracowaną w celu zwiększenia zdolności przenoszenia obciążeń.

Co oznacza K w SKF 22205 EK?

Suffix K oznacza otwór stożkowy o zbieżności 1:12. Jest to istotna cecha decydująca o sposobie montażu łożyska na wale.

Czy SKF 22205 EK jest samonastawne?

Tak. Kulista bieżnia pierścienia zewnętrznego umożliwia kompensowanie niewspółosiowości wału i oprawy.

Jaki luz wewnętrzny ma SKF 22205 EK?

Standardowe wykonanie ma normalny luz promieniowy CN. Podczas montażu na powierzchni stożkowej luz ulega zmniejszeniu.

Czym różni się SKF 22205 E od SKF 22205 EK?

SKF 22205 E ma otwór walcowy, natomiast SKF 22205 EK otwór stożkowy 1:12. Oba wykonania mają wymiary 25x52x18 mm, ale różnią się sposobem montażu.

Czy SKF 22205 EK jest uszczelnione?

Nie. Jest to łożysko otwarte, bez zintegrowanych uszczelnień, z możliwością dosmarowywania.

Jaką nośność ma SKF 22205 EK?

Nośność dynamiczna C wynosi 49,9 kN, nośność statyczna C0 wynosi 44 kN, a granica zmęczeniowa Pu wynosi 4,75 kN.

SKF 22205 EK - najważniejsze informacje

SKF 22205 EK to dwurzędowe łożysko baryłkowe samonastawne o wymiarach 25x52x18 mm. Suffix E oznacza zoptymalizowaną konstrukcję wewnętrzną SKF, a K otwór stożkowy 1:12. Łożysko ma normalny luz promieniowy CN i konstrukcję otwartą. Przenosi obciążenia promieniowe oraz osiowe w obu kierunkach, kompensując niewspółosiowość wału i oprawy.

SKF 22205 EK w simmering.pl

Łożyska baryłkowe SKF oraz inne elementy przemysłowych układów łożyskowania znajdują się w ofercie specjalistycznego sklepu simmering.pl.

Obsługujemy przedsiębiorstwa przemysłowe, działy utrzymania ruchu, warsztaty i zaopatrzenie techniczne.

Magazyn i obsługa zamówień znajdują się w Lublinie. Realizujemy wysyłki na terenie Polski i do krajów Unii Europejskiej oraz pomagamy w identyfikacji łożysk na podstawie oznaczeń producentów.
