AXK 1528 15x28x2 - złożenie igiełkowe wzdłużne

AXK 1528 15x28x2 - złożenie igiełkowe wzdłużne

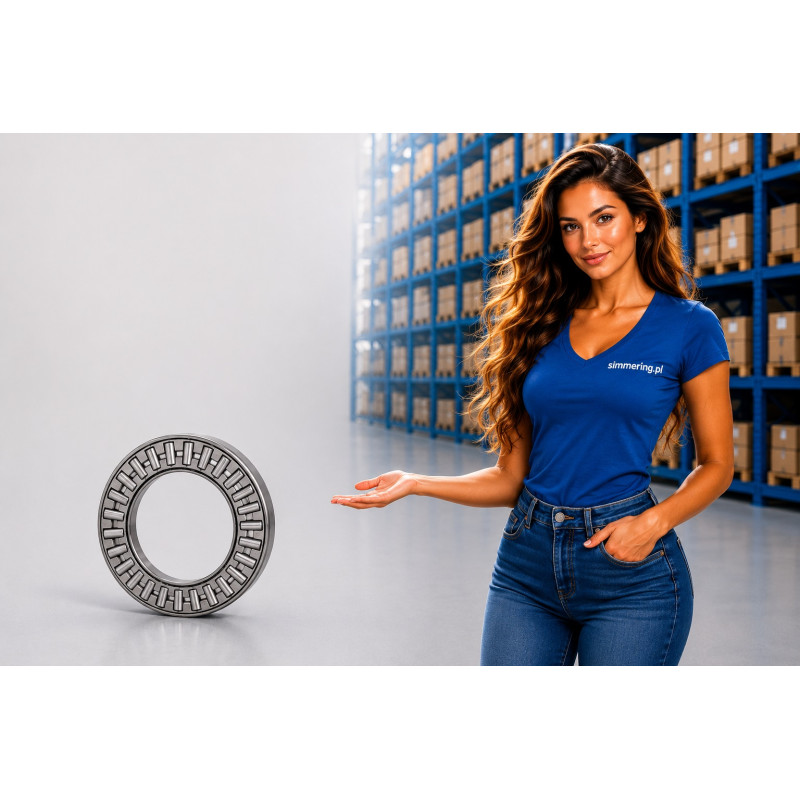

AXK 1528 15x28x2 to wzdłużne złożenie igiełkowe składające się z koszyka oraz wałeczków igiełkowych. Konstrukcja serii AXK jest przeznaczona do przenoszenia obciążeń osiowych przy bardzo małej wysokości zabudowy. Oznaczenie AXK 1528 odpowiada wymiarom 15x28x2 mm. Dla tego rozmiaru występują współpracujące podkładki bieżne, m.in. AS1528 i LS1528.

Charakterystyka AXK 1528

Złożenia igiełkowe wzdłużne AXK wykorzystują dużą liczbę elementów tocznych o małej średnicy. Pozwala to uzyskać dużą zdolność przenoszenia obciążeń osiowych przy niewielkiej przestrzeni potrzebnej do zabudowy.

AXK 1528 jest złożeniem igiełkowym z koszykiem, a nie kompletnym łożyskiem wyposażonym fabrycznie w dwie podkładki bieżne. Jeżeli powierzchnie współpracujących elementów konstrukcji nie mogą pełnić funkcji bieżni, należy zastosować odpowiednie podkładki. Dla AXK1528 JTEKT wskazuje m.in. cienką podkładkę AS1528, podkładkę LS1528 oraz grubsze podkładki WS.81102 i GS.81102.

Wymiary AXK 1528

Parametry wymiarowe potwierdza aktualny katalog JTEKT/Koyo dla AXK1528.

Parametry nośności

Dla wykonania JTEKT/Koyo AXK1528 producent podaje:

Ważne: produkt oferowany tutaj jest produktem Neutral, dlatego wartości nośności i prędkości powyżej należy traktować jako dane referencyjne dla odpowiadającego wymiarowo AXK1528 JTEKT/Koyo, a nie jako deklarowane parametry produktu Neutral. Parametry mogą różnić się zależnie od producenta. Przykładowo katalog SKF dla AXK 1528 podaje inne wartości nośności i prędkości.

Co oznacza AXK 1528?

AXK oznacza serię wzdłużnych złożeń igiełkowych z koszykiem.

W oznaczeniu 1528 liczby odnoszą się do podstawowych wymiarów złożenia:

15 mm - średnica wewnętrzna,
28 mm - średnica zewnętrzna.

Wysokość złożenia wynosi 2 mm. Oznaczenie AXK1528 jest stosowane przez wielu producentów dla złożeń o nominalnym wymiarze 15x28x2 mm. JTEKT klasyfikuje AXK1528 jako „thrust needle roller and cage assembly”.

Konstrukcja złożenia igiełkowego AXK

Złożenie AXK składa się przede wszystkim z:

• wałeczków igiełkowych przenoszących obciążenie,
• koszyka utrzymującego i prowadzącego elementy toczne.

Taka konstrukcja pozwala ograniczyć wysokość całego węzła łożyskowego. Samo AXK nie zawiera standardowo dwóch masywnych pierścieni łożyskowych, dlatego przy projektowaniu lub wymianie należy sprawdzić sposób wykonania powierzchni współpracujących.

AXK 1528 a podkładka AS1528

AXK1528 i AS1528 nie są tym samym elementem.

AXK1528 jest złożeniem igiełkowym, natomiast AS1528 jest cienką podkładką bieżną, która może z nim współpracować.

Według JTEKT podkładka AS1528 ma:

• średnicę zewnętrzną 28 mm,
• średnicę D1 16 mm,
• grubość 1 mm,
• masę referencyjną około 0,003 kg.

Dostępna jest również podkładka LS1528 o grubości 2,75 mm.

Dlatego przy zakupie należy sprawdzić, czy potrzebne jest samo złożenie AXK 1528, czy również odpowiednie podkładki bieżne.

Zastosowanie AXK 1528

Złożenia igiełkowe wzdłużne serii AXK stosuje się w węzłach, w których występują obciążenia działające wzdłuż osi wału, a dostępna przestrzeń montażowa jest ograniczona.

Mogą być wykorzystywane m.in. w przekładniach, mechanizmach napędowych, maszynach przemysłowych i innych kompaktowych układach mechanicznych. Konkretne zastosowanie AXK1528 powinno być jednak każdorazowo zweryfikowane pod względem obciążenia, prędkości, smarowania, dokładności i konstrukcji powierzchni bieżnych.

Jak dobrać AXK 1528?

Przy zamianie lub doborze złożenia należy sprawdzić przede wszystkim:

oznaczenie AXK 1528, wymiar 15x28x2 mm, kierunek występującego obciążenia, konstrukcję powierzchni bieżnych oraz potrzebę zastosowania dodatkowych podkładek.

Samo dopasowanie średnicy wewnętrznej i zewnętrznej nie powinno być jedynym kryterium doboru.

Alternatywne zapisy oznaczenia

Przy wyszukiwaniu produktu można spotkać przede wszystkim zapisy:

AXK 1528
AXK1528
AXK 15x28x2
AXK1528 15x28x2
złożenie igiełkowe AXK 1528
łożysko igiełkowe wzdłużne AXK1528

W katalogu JTEKT obok AXK1528 występuje także oznaczenie FNT-1528, ale nie należy automatycznie traktować go jako produktu o identycznych parametrach. JTEKT podaje dla FNT-1528 inne wartości nośności niż dla AXK1528.

Najczęściej zadawane pytania - FAQ

Jakie wymiary ma AXK 1528?
Nominalny wymiar złożenia AXK 1528 wynosi 15x28x2 mm: 15 mm średnicy wewnętrznej, 28 mm średnicy zewnętrznej i 2 mm wysokości.

Czy AXK 1528 jest łożyskiem igiełkowym wzdłużnym?
Tak. Dokładniej jest to wzdłużne złożenie igiełkowe z koszykiem, określane po angielsku jako thrust needle roller and cage assembly.

Czy AXK1528 przenosi obciążenia promieniowe?
Seria AXK jest przeznaczona przede wszystkim do przenoszenia obciążeń osiowych. Jeżeli w węźle występują również obciążenia promieniowe, wymagane jest odpowiednie rozwiązanie konstrukcyjne dla ich przeniesienia.

Czy AXK1528 jest sprzedawane razem z podkładkami?
AXK1528 oznacza samo złożenie igiełkowe z koszykiem. Podkładki należy traktować jako oddzielne elementy, chyba że konkretna oferta jednoznacznie określa zestaw.

Jaka podkładka współpracuje z AXK1528?
JTEKT podaje dla tego rozmiaru m.in. podkładki AS1528 i LS1528, a także WS.81102 i GS.81102.

Czy AXK 1528 i AXK1528 oznaczają ten sam rozmiar?
Tak. Jest to różnica w sposobie zapisu oznaczenia. Podstawowe wymiary pozostają 15x28x2 mm.

Czy AXK1528 różnych producentów ma identyczne parametry?
Nie należy tego zakładać. Podstawowe wymiary mogą być zgodne, ale nośność, dopuszczalna prędkość, materiał koszyka i inne parametry mogą zależeć od producenta. Różnice w danych katalogowych widać np. pomiędzy JTEKT i SKF.

AI Overview

AXK 1528 15x28x2 to wzdłużne złożenie igiełkowe z koszykiem przeznaczone do przenoszenia obciążeń osiowych przy niewielkiej wysokości zabudowy. Ma nominalne wymiary 15x28x2 mm. Złożenie może współpracować z odpowiednimi podkładkami bieżnymi, np. AS1528 lub LS1528. Parametry nośności należy dobierać według producenta konkretnego wykonania.
