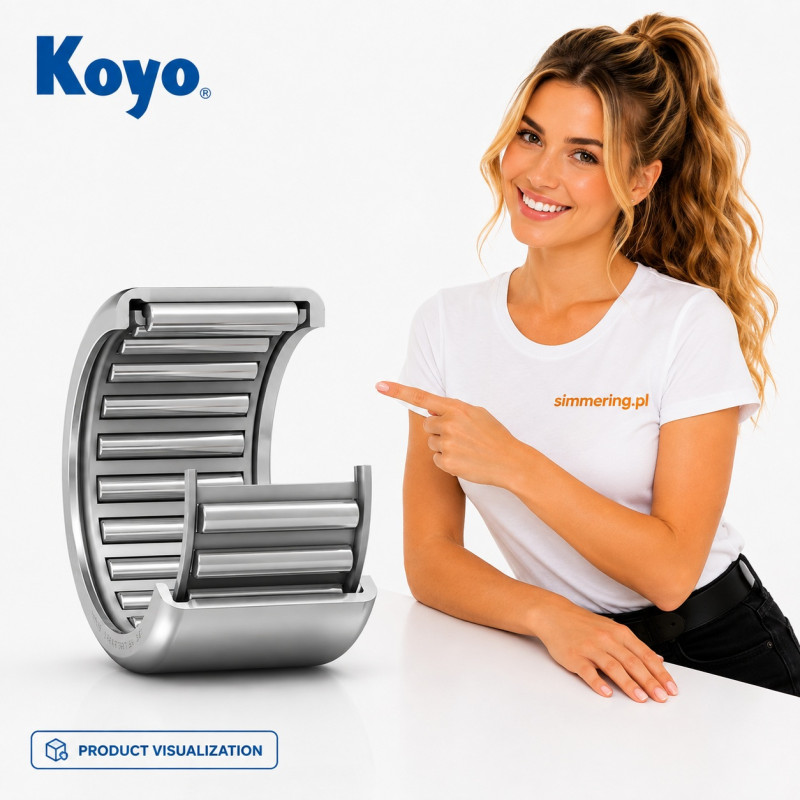

KOYO HK 1812 to łożysko igiełkowe z tłoczoną cienkościenną bieżnią zewnętrzną i koszykiem, o wymiarach 18x24x12 mm. Konstrukcja serii HK jest otwarta z obu stron i standardowo nie posiada oddzielnego pierścienia wewnętrznego. Wał może pełnić funkcję bieżni dla wałeczków igiełkowych, dzięki czemu łożysko zapewnia kompaktowe łożyskowanie promieniowe przy bardzo małej przestrzeni montażowej.

Dane Techniczne KOYO HK 1812

Producent: KOYO / JTEKT
Oznaczenie: HK1812 / HK 1812
Typ: łożysko igiełkowe
Konstrukcja: drawn cup needle roller bearing
Seria: HK
Średnica wewnętrzna Fw: 18 mm
Średnica zewnętrzna D: 24 mm
Szerokość C: 12 mm
Wymiary: 18x24x12 mm
Elementy toczne: wałeczki igiełkowe
Koszyk: tak
Pierścień wewnętrzny: brak
Wykonanie: otwarte z obu stron
Bieżnia zewnętrzna: tłoczona, cienkościenna
Podstawowy kierunek obciążenia: promieniowy
Montaż: wcisk w odpowiednio przygotowane gniazdo

Wymiary HK 1812

Podstawowe wymiary identyfikacyjne wynoszą:

Fw: 18 mm
D: 24 mm
C: 12 mm

Różnica pomiędzy średnicą bieżni igieł 18 mm a średnicą zewnętrzną 24 mm wynosi tylko 6 mm. Pozwala to uzyskać bardzo kompaktowy węzeł łożyskowy.

Konstrukcja Drawn Cup

Charakterystycznym elementem KOYO HK1812 jest cienkościenna, tłoczona bieżnia zewnętrzna.

W porównaniu z masywnymi pierścieniami typowych łożysk wałeczkowych rozwiązanie drawn cup znacznie ogranicza przestrzeń wymaganą pomiędzy wałem a oprawą.

Po prawidłowym osadzeniu w gnieździe oprawa zapewnia odpowiednie podparcie cienkościennego pierścienia zewnętrznego.

Wałeczki Igiełkowe z Koszykiem

HK 1812 wykorzystuje wałeczki igiełkowe prowadzone w koszyku. Koszyk utrzymuje właściwe rozmieszczenie elementów tocznych i ogranicza bezpośredni kontakt pomiędzy sąsiednimi igłami.

Konstrukcja ta zapewnia korzystne połączenie niewielkich wymiarów, nośności promieniowej i możliwości pracy przy odpowiednio dobranej prędkości obrotowej.

Łożysko Bez Pierścienia Wewnętrznego

Standardowe HK1812 nie posiada własnego pierścienia wewnętrznego. Wał współpracuje bezpośrednio z wałeczkami igiełkowymi i pełni funkcję wewnętrznej bieżni.

Z tego względu powierzchnia wału pracująca pod igłami powinna spełniać wymagania dotyczące:

• twardości
• dokładności wymiarowej
• okrągłości
• chropowatości
• jakości powierzchni bieżnej

Jeżeli wał nie może pełnić funkcji bieżni, w odpowiednio zaprojektowanym układzie można zastosować osobny pierścień wewnętrzny.

Obciążenia Promieniowe

Długie i cienkie wałeczki igiełkowe zapewniają dużą powierzchnię kontaktu przy niewielkiej średnicy przekroju łożyska.

Dlatego KOYO HK 1812 jest przeznaczone przede wszystkim do przenoszenia obciążeń promieniowych.

Łożysko nie powinno być traktowane jako element przeznaczony do samodzielnego ustalania znaczących obciążeń osiowych. Jeżeli występują siły osiowe, należy przewidzieć odpowiednie dodatkowe łożyskowanie.

HK 1812 a Łożyska Pełnoigłowe

HK1812 posiada koszyk prowadzący igły, dlatego jego konstrukcja różni się od pełnoigłowych łożysk bezkoszykowych.

Łożyska pełnoigłowe mogą pomieścić większą liczbę wałeczków i dzięki temu zapewniać wysoką nośność przy niskich lub umiarkowanych prędkościach. Konstrukcja z koszykiem ogranicza wzajemne tarcie igieł i jest korzystna w zastosowaniach wymagających wyższych prędkości obrotowych.

Zastosowanie KOYO HK 1812

Łożysko HK1812 może być stosowane w odpowiednio zaprojektowanych:

• przekładniach
• mechanizmach napędowych
• elektronarzędziach
• maszynach przemysłowych
• urządzeniach automatyki
• kompaktowych zespołach wałów
• maszynach rolniczych
• mechanizmach transmisji napędu

Konstrukcja 18x24x12 mm jest szczególnie użyteczna tam, gdzie dostępna przestrzeń promieniowa jest ograniczona.

Identyfikacja i Dobór Zamiennika HK1812

Przy doborze należy sprawdzić:

Marka: KOYO / JTEKT
Oznaczenie: HK1812
Typ: łożysko igiełkowe
Konstrukcja: drawn cup
Wymiary: 18x24x12 mm
Koszyk: tak
Pierścień wewnętrzny: brak
Wykonanie: otwarte
Obciążenie podstawowe: promieniowe

Nie należy dobierać zamiennika wyłącznie na podstawie wymiaru 18x24x12 mm. Należy również zweryfikować konstrukcję, wykonanie otwarte lub zamknięte, sposób smarowania i wymagania dotyczące współpracującego wału.

FAQ - KOYO HK 1812

Jakie wymiary ma KOYO HK 1812?
Łożysko ma wymiary 18x24x12 mm: średnica bieżni igieł 18 mm, średnica zewnętrzna 24 mm i szerokość 12 mm.

Jakiego typu łożyskiem jest HK1812?
Jest to łożysko igiełkowe z tłoczoną cienkościenną bieżnią zewnętrzną i koszykiem.

Czy KOYO HK1812 posiada pierścień wewnętrzny?
Nie. Standardowe HK1812 jest dostarczane bez oddzielnego pierścienia wewnętrznego.

Czy wał może być bieżnią dla HK1812?
Tak. Odpowiednio utwardzona, dokładnie wykonana i wykończona powierzchnia wału może pracować bezpośrednio jako wewnętrzna bieżnia.

Czy HK1812 posiada koszyk?
Tak. Wałeczki igiełkowe są prowadzone w koszyku.

Czy HK 1812 jest otwarte z obu stron?
Tak. Standardowa konstrukcja HK jest wykonaniem przelotowym, otwartym z obu stron.

Jakie obciążenia przenosi HK1812?
Łożysko przeznaczone jest przede wszystkim do obciążeń promieniowych.

Dlaczego HK1812 ma tylko 24 mm średnicy zewnętrznej?
Cienkościenna tłoczona bieżnia zewnętrzna i wałeczki igiełkowe pozwalają uzyskać wysoką efektywność wykorzystania przestrzeni przy bardzo małym przekroju promieniowym.
