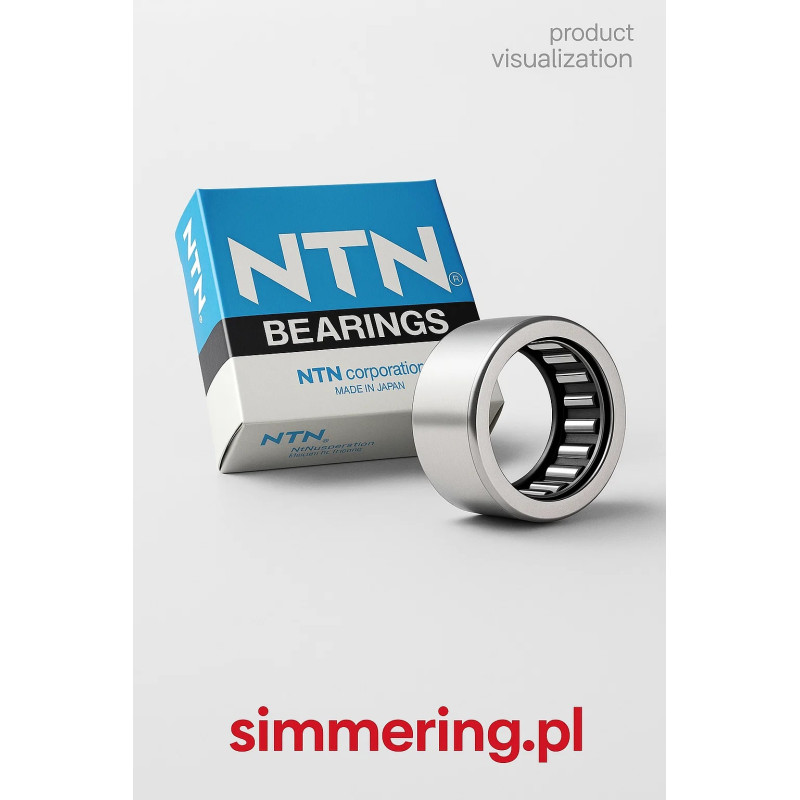

7E HMK 1720 NTN łożysko igiełkowe bez pierścienia wewnętrznego 17x24x20

Budowa i konstrukcja

Łożysko igiełkowe 7E HMK 1720 NTN to kompaktowe rozwiązanie bez pierścienia wewnętrznego, zaprojektowane do pracy bezpośrednio na utwardzonej powierzchni wału. Konstrukcja oparta na cienkościennej bieżni zewnętrznej oraz precyzyjnych igiełkach umożliwia uzyskanie wysokiej nośności przy minimalnych wymiarach.

Brak pierścienia wewnętrznego pozwala na zmniejszenie gabarytów całego układu oraz zwiększenie średnicy wału roboczego, co przekłada się na większą wytrzymałość mechanizmu.

Parametry techniczne

Typ: łożysko igiełkowe
Model: 7E HMK 1720 NTN
Średnica wewnętrzna: 17 mm
Średnica zewnętrzna: 24 mm
Szerokość: 20 mm
Konstrukcja: bez pierścienia wewnętrznego
Rodzaj obciążeń: promieniowe
Producent: NTN
Zastosowanie: przemysł, motoryzacja, mechanika

Zastosowanie w aplikacjach przemysłowych

Łożysko igiełkowe bez pierścienia wewnętrznego HMK 1720 NTN znajduje zastosowanie w układach, gdzie wał pełni funkcję bieżni. Stosowane jest w przekładniach, skrzyniach biegów, mechanizmach napędowych oraz urządzeniach o ograniczonej przestrzeni montażowej.

Rozwiązanie to jest szczególnie popularne w aplikacjach wymagających maksymalnej kompaktowości oraz zwiększonej sztywności układu.

Przewagi eksploatacyjne

7E HMK 1720 NTN zapewnia bardzo wysoką nośność przy minimalnych wymiarach zewnętrznych. Dzięki eliminacji pierścienia wewnętrznego możliwe jest uzyskanie większej średnicy wału oraz poprawa parametrów wytrzymałościowych całego układu.

Niska masa oraz ograniczone tarcie wpływają na efektywną pracę i długą żywotność. Konstrukcja umożliwia pracę w aplikacjach dynamicznych oraz w warunkach zmiennych obciążeń.

Opis główny

7E HMK 1720 NTN to łożysko igiełkowe bez pierścienia wewnętrznego, przeznaczone do pracy bezpośrednio na powierzchni wału, zapewniające wysoką nośność w kompaktowych układach mechanicznych.

W kategorii łożyska i złożenia igiełkowe NTN model HMK 1720 wyróżnia się konstrukcją zoptymalizowaną pod kątem minimalizacji przestrzeni i maksymalizacji wytrzymałości. Wymiar 17x24x20 mm odpowiada standardowym zastosowaniom w mechanizmach precyzyjnych oraz układach napędowych.

Łożyska igiełkowe bez pierścienia wewnętrznego są stosowane tam, gdzie wał może pełnić funkcję bieżni, co pozwala ograniczyć liczbę elementów oraz zwiększyć efektywność konstrukcji. Model NTN zapewnia stabilną pracę oraz odporność na zużycie nawet w wymagających warunkach przemysłowych.

W praktyce przemysłowej rozwiązanie to znajduje zastosowanie w przekładniach, komponentach motoryzacyjnych oraz systemach mechanicznych, gdzie kluczowa jest kompaktowość i wysoka nośność. W ramach klastra łożysk igiełkowych NTN model HMK 1720 stanowi rozwiązanie zoptymalizowane dla zaawansowanych aplikacji technicznych.

FAQ

Czy łożysko posiada pierścień wewnętrzny?
Nie, pracuje bezpośrednio na powierzchni wału.

Jakie są wymagania dla wału?
Wał musi być utwardzony i precyzyjnie obrobiony, aby pełnić funkcję bieżni.

Gdzie stosuje się takie rozwiązanie?
W przekładniach, skrzyniach biegów i układach kompaktowych.

Jakie obciążenia przenosi?
Przede wszystkim obciążenia promieniowe.

Czy ma wysoką nośność mimo małych wymiarów?
Tak, dzięki konstrukcji igiełkowej.
