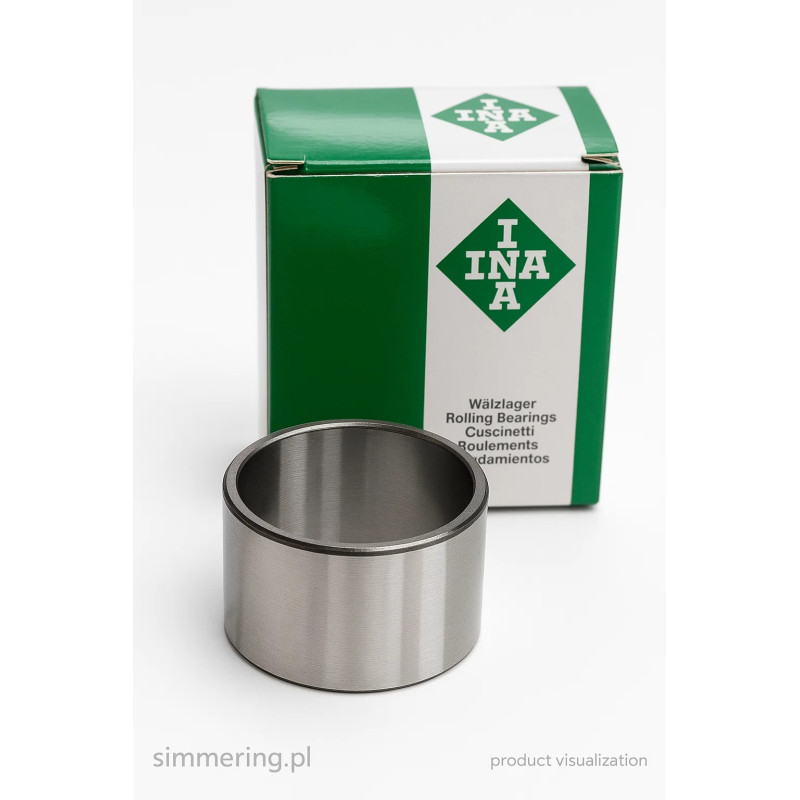

Pierścień wewnętrzny INA IR 40x48x40

Opis główny

Pierścień wewnętrzny INA IR 40x48x40 to kluczowy komponent konstrukcyjny stosowany w łożyskach igiełkowych, który zapewnia trwałą i precyzyjną powierzchnię toczenia, gdy wał nie jest hartowany czy szlifowany. Dzięki wymiarom 40 mm (wewnętrzna średnica) x 48 mm (zewnętrzna średnica) x 40 mm (szerokość), ten pierścień doskonale współpracuje z igiełkowym koszykiem lub wieńcem igiełek, tworząc jednostkę o wysokiej nośności promieniowej.

Produkt występuje w ofercie renomowanego producenta, firm INA / Schaeffler, co gwarantuje wysoką precyzję wykonania i powtarzalność wymiarową. Solidna stal łożyskowa zastosowana w pierścieniu jest hartowana i obrabiana mechanicznie, co znacznie zwiększa odporność na zużycie nawet w warunkach intensywnej pracy.

Pierścień IR umożliwia współpracę z koszykami igiełkowymi, co pozwala na zbudowanie kompaktowego łożyska modułowego, idealnego w aplikacjach przemysłowych, gdzie przestrzeń jest ograniczona, ale niezbędna jest duża nośność. Tego typu rozwiązanie jest szeroko wykorzystywane w maszynach przemysłowych, przekładniach, jednostkach napędowych i obudowach łożyskowych.

Dzięki precyzyjnie obrobionym krawędziom (fazom) na powierzchni zewnętrznej pierścienia IR, montaż igiełek lub koszyka jest łatwiejszy i bardziej bezpieczny — ryzyko uszkodzenia elementów jest ograniczone. Wiele wersji pierścieni IR posiada także powierzchnię obróbki pozwalającą na montaż uszczelnień lub simmeringów bez uszkodzenia.

Dane techniczne

• Typ: Pierścień wewnętrzny do łożysk igiełkowych

• Model: IR 40x48x40

• Producent: INA / Schaeffler

• Średnica wewnętrzna (d): 40 mm

• Średnica zewnętrzna (D): 48 mm

• Szerokość (B): 40 mm

• Materiał: Stal łożyskowa, hartowana

• Obróbka: Precyzyjne szlifowanie, fazowane krawędzie

• Zastosowanie: Współpraca z wieńcem igiełkowym lub koszykiem igiełek, kiedy wał nie jest hartowany

FAQ

1. Czy IR 40x48x40 to całe łożysko?
Nie — to pierścień wewnętrzny, który służy jako bieżnia w łożyskach igiełkowych, gdy wał nie jest samodzielną bieżnią.

2. Z jakimi łożyskami igiełkowymi współpracuje ten pierścień?
Współpracuje z koszykami igiełkowymi lub wieńcami igiełek, tworząc moduł łożyskowania promieniowego.

3. Czy mogę zamontować ten pierścień na wał bez obróbki?
Tak — pierścień IR pozwala uniknąć konieczności hartowania lub szlifowania wału, co ułatwia zastosowanie w wielu projektach.

4. Jakie korzyści daje fazowanie krawędzi pierścienia?
Fazowanie ułatwia montaż igiełek i zmniejsza ryzyko uszkodzenia podczas montażu, co zwiększa trwałość całego modułu łożyskowego.
