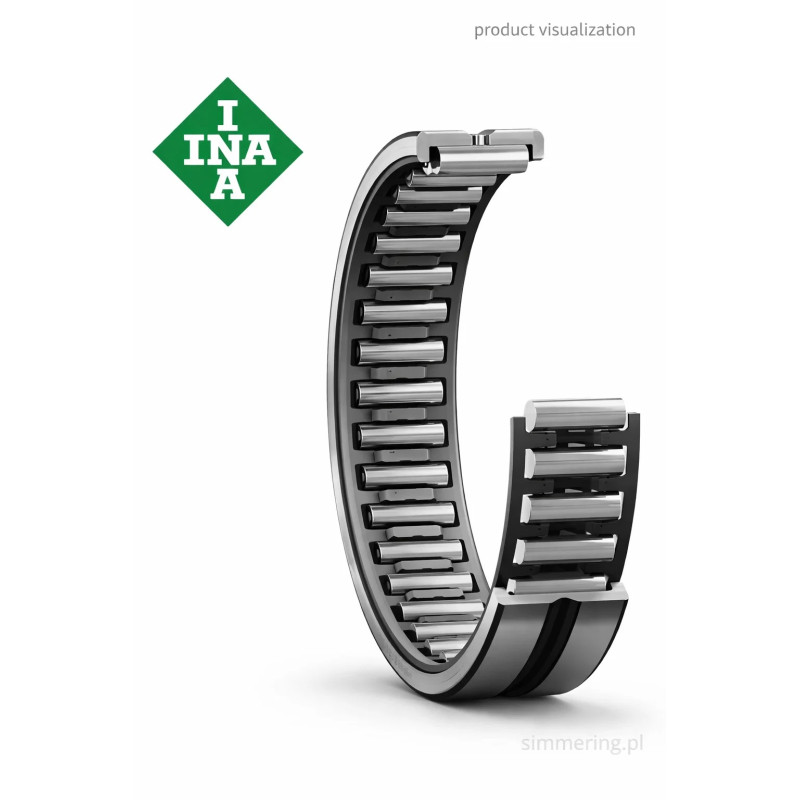

RNA 6904 INA 25x37x30 Łożysko igiełkowe

RNA 6904 INA 25x37x30 Łożysko igiełkowe

RNA 6904 INA 25x37x30 to kompaktowe łożysko igiełkowe bez pierścienia wewnętrznego zaprojektowane do pracy w układach mechanicznych, w których powierzchnia wału pełni funkcję bieżni wewnętrznej dla rolek igiełkowych.

Ten model należy do rodziny łożysk igiełkowych INA produkowanych przez Schaeffler Group, które są szeroko stosowane w przekładniach przemysłowych, układach napędowych oraz mechanizmach wymagających wysokiej nośności przy minimalnych wymiarach konstrukcyjnych.

Dzięki zastosowaniu cienkich rolek igiełkowych łożysko RNA 6904 INA 25x37x30 może przenosić bardzo duże obciążenia promieniowe przy niewielkiej wysokości przekroju. Konstrukcja bez pierścienia wewnętrznego umożliwia dodatkowo redukcję średnicy układu oraz zwiększenie nośności w kompaktowych mechanizmach.

Parametry techniczne

Model: RNA 6904
Producent: INA Schaeffler
Typ: łożysko igiełkowe bez pierścienia wewnętrznego
Średnica wewnętrzna F: 25 mm
Średnica zewnętrzna D: 37 mm
Szerokość B: 30 mm
Typ konstrukcji: jednorzędowe łożysko igiełkowe
Elementy toczne: stalowe rolki igiełkowe

Rozmiar 25x37x30 mm łożysko igiełkowe INA jest często stosowany w kompaktowych układach napędowych i przekładniach przemysłowych.

Budowa i konstrukcja

Łożyska igiełkowe wykorzystują długie i cienkie rolki igiełkowe zamiast kulek. Takie rozwiązanie zwiększa powierzchnię styku pomiędzy elementami tocznymi a bieżnią.

Konstrukcja łożyska RNA 6904 obejmuje:

pierścień zewnętrzny wykonany ze stali łożyskowej
zestaw rolek igiełkowych o wysokiej precyzji
koszyk prowadzący elementy toczne
konstrukcję bez pierścienia wewnętrznego
pracę rolek bezpośrednio na powierzchni wału

Aby zapewnić prawidłową pracę łożyska, powierzchnia wału powinna być hartowana i dokładnie szlifowana.

Zastosowanie w aplikacjach przemysłowych

Łożyska igiełkowe INA są szeroko stosowane w wielu branżach przemysłowych, szczególnie w konstrukcjach wymagających wysokiej nośności przy małej przestrzeni montażowej.

Typowe zastosowania obejmują:

skrzynie biegów
przekładnie przemysłowe
maszyny produkcyjne
systemy transportowe
mechanizmy motoryzacyjne
układy hydrauliczne
kompaktowe napędy przemysłowe

W wielu konstrukcjach wał pracuje bezpośrednio jako bieżnia dla rolek igiełkowych, co upraszcza konstrukcję układu.

Przewagi eksploatacyjne

Łożysko igiełkowe INA RNA 6904 zapewnia wysoką wydajność pracy w wymagających aplikacjach przemysłowych.

wysoka nośność promieniowa
kompaktowa konstrukcja
oszczędność przestrzeni montażowej
wysoka precyzja prowadzenia wału
możliwość pracy przy dużych obciążeniach
długa żywotność eksploatacyjna

Dzięki tym właściwościom łożyska igiełkowe są często stosowane w nowoczesnych systemach napędowych.

Znaczenie w kategorii łożysk igiełkowych INA

Seria RNA 6900 należy do popularnej grupy łożysk igiełkowych bez pierścienia wewnętrznego. Konstrukcja ta jest stosowana w aplikacjach, w których wał może pełnić funkcję bieżni dla rolek igiełkowych.

W kategorii łożysk igiełkowych INA model RNA 6904 jest często wykorzystywany w przekładniach przemysłowych oraz mechanizmach o kompaktowej konstrukcji.

FAQ

Co oznacza oznaczenie RNA w łożyskach igiełkowych

Oznaczenie RNA informuje, że jest to łożysko igiełkowe bez pierścienia wewnętrznego.

Czy wał może pełnić funkcję bieżni w łożysku RNA

Tak. W łożyskach RNA powierzchnia wału stanowi bieżnię dla rolek igiełkowych.

Jakie obciążenia przenosi łożysko RNA 6904

Łożysko igiełkowe RNA 6904 jest zaprojektowane głównie do przenoszenia wysokich obciążeń promieniowych.

Gdzie stosuje się łożyska RNA 6904 INA

Łożyska te stosuje się w przekładniach, skrzyniach biegów, maszynach przemysłowych oraz systemach transportowych.
