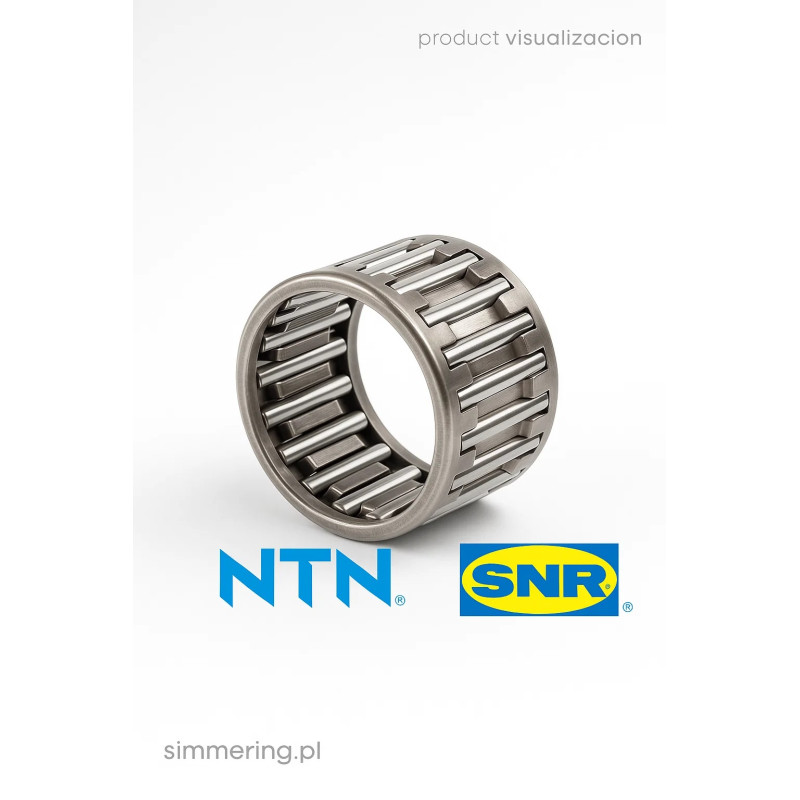

K16X22X20 NTN 16x22x20 złożenie igiełkowe z koszykiem

Budowa i konstrukcja

K16X22X20 NTN to złożenie igiełkowe z koszykiem, które stanowi element łożyska igiełkowego przeznaczony do pracy bez pierścieni. Konstrukcja składa się z precyzyjnych igiełek prowadzonych w koszyku, który utrzymuje ich równomierne rozmieszczenie podczas pracy.

Koszyk odpowiada za stabilizację elementów tocznych, ograniczenie tarcia oraz umożliwienie pracy przy wyższych prędkościach obrotowych. Rozwiązanie to pozwala na maksymalne wykorzystanie przestrzeni montażowej i redukcję gabarytów układu.

Zastosowanie w aplikacjach przemysłowych

Złożenie igiełkowe K16X22X20 NTN znajduje zastosowanie w:

Stosowane jest w aplikacjach, gdzie wymagane jest bezpośrednie prowadzenie igiełek na powierzchni wału i oprawy.

Parametry techniczne

Typ produktu: złożenie igiełkowe z koszykiem
Model: K16X22X20
Producent: NTN
Wymiary: 16x22x20 mm
Średnica wewnętrzna: 16 mm
Średnica zewnętrzna: 22 mm
Szerokość: 20 mm
Rodzaj obciążeń: promieniowe
Konstrukcja: koszyk z igiełkami

Przewagi eksploatacyjne

Zastosowanie złożenia igiełkowego K16X22X20 NTN zapewnia:

To rozwiązanie wybierane jest w konstrukcjach, gdzie standardowe łożysko nie mieści się w układzie.

Opis główny

K16X22X20 NTN to złożenie igiełkowe z koszykiem przeznaczone do pracy jako element łożyska igiełkowego w kompaktowych układach mechanicznych o wysokich obciążeniach promieniowych.

Produkt nie posiada pierścieni, dzięki czemu igiełki współpracują bezpośrednio z odpowiednio przygotowaną powierzchnią wału oraz oprawy. Takie rozwiązanie pozwala na znaczną redukcję wymiarów przy zachowaniu wysokiej nośności.

W kategorii łożysk igiełkowych i ich elementów model K16X22X20 NTN stanowi efektywne rozwiązanie dla konstruktorów poszukujących lekkich i wydajnych komponentów. Koszyk zapewnia stabilne prowadzenie igiełek, co przekłada się na płynną pracę i ograniczenie zużycia.

Z technicznego punktu widzenia kluczowe znaczenie ma jakość powierzchni współpracujących, ponieważ brak pierścieni oznacza bezpośredni kontakt igiełek z elementami maszyny. Właściwe przygotowanie tych powierzchni wpływa na trwałość i niezawodność całego układu.

FAQ

P: Czy K16X22X20 NTN to pełne łożysko
O: Nie, jest to złożenie igiełkowe z koszykiem bez pierścieni

P: Czy wymaga specjalnej powierzchni wału
O: Tak, powierzchnia musi być odpowiednio utwardzona i dokładna

P: Jakie obciążenia przenosi
O: Przenosi obciążenia promieniowe

P: Gdzie stosuje się złożenia igiełkowe
O: W przekładniach, silnikach i układach o ograniczonej przestrzeni
