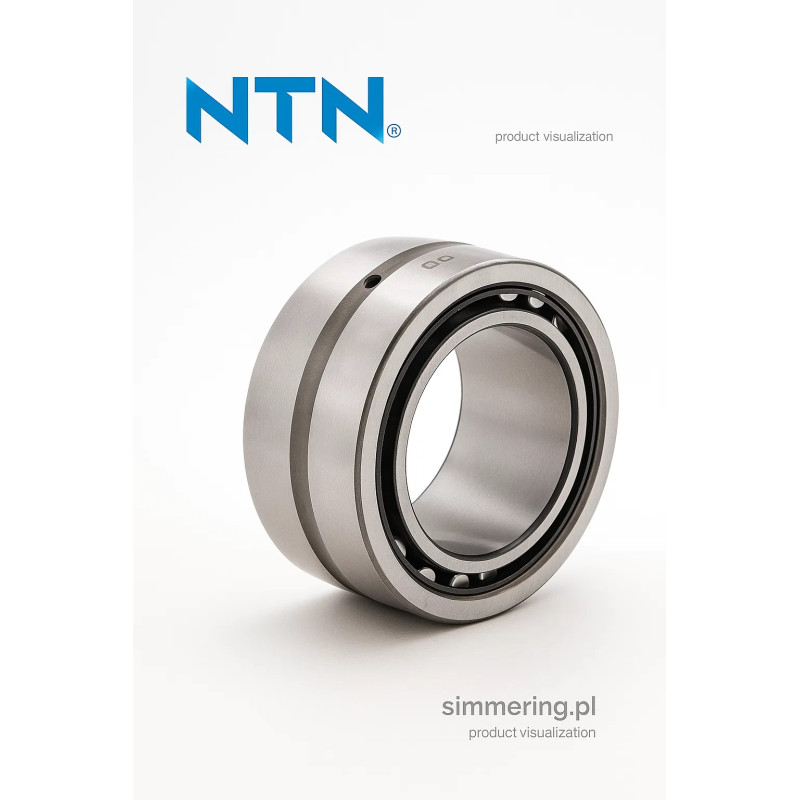

NTN NA4920C3 to jednorzędowe łożysko igiełkowe z masywnymi, obrabianymi pierścieniami i pierścieniem wewnętrznym, o wymiarach 100x140x40 mm. Podstawowe wymiary wynoszą d = 100 mm, D = 140 mm i C = 40 mm, natomiast średnica pod rolkami wynosi F = 115 mm. Suffix C3 identyfikuje wykonanie ze zwiększonym luzem promieniowym w stosunku do standardowego luzu CN.

NTN NA4920C3 - charakterystyka

Podstawowe dane identyfikacyjne:

Marka: NTN

Oznaczenie: NA4920C3

Seria bazowa: NA4920

Typ: łożysko igiełkowe

EN: Needle Roller Bearing

Konstrukcja: obrabiane, masywne pierścienie

Pierścień wewnętrzny: tak

Liczba rzędów: 1

d: 100 mm

D: 140 mm

C: 40 mm

F: 115 mm

Luz promieniowy: C3 - większy niż normalny

Najważniejsza identyfikacja produktu:

NTN + NA4920C3 + 100x140x40 mm + pierścień wewnętrzny + C3

Wymiary NTN NA4920C3

Dla konstrukcji NA4920 NTN określa:

d = 100 mm - średnica otworu

D = 140 mm - średnica zewnętrzna

C = 40 mm - szerokość pierścienia zewnętrznego / łożyska

F = 115 mm - średnica pod rolkami

rs min = 1,1 mm - minimalny promień zaokrąglenia

Pełny wymiar handlowy:

100x140x40 mm

W przeciwieństwie do wykonania RNA4920, seria NA4920 posiada własny pierścień wewnętrzny, dlatego 100 mm jest rzeczywistą nominalną średnicą otworu d.

Konstrukcja NA4920

NTN klasyfikuje NA4920 jako:

Needle roller bearing, machined-ring, with inner ring

Jest to łożysko igiełkowe z masywnymi, obrabianymi pierścieniami oraz własnym pierścieniem wewnętrznym.

Konstrukcja obejmuje:

masywny pierścień zewnętrzny

pierścień wewnętrzny

jeden rząd wałeczków igiełkowych

koszyk prowadzący elementy toczne

obrzeża po obu stronach

Taka budowa umożliwia zastosowanie kompletnego łożyska również wtedy, gdy powierzchnia wału nie jest wykonywana bezpośrednio jako bieżnia dla wałeczków igiełkowych.

Obciążenia promieniowe

Łożyska igiełkowe wykorzystują wałeczki o małej średnicy i dużej długości w stosunku do ich średnicy.

Dzięki liniowemu kontaktowi elementów tocznych z bieżniami konstrukcja zapewnia dużą nośność promieniową przy stosunkowo niewielkiej wysokości przekroju poprzecznego.

Dla konstrukcji NTN NA4920 producent podaje:

Cr = 127 kN - podstawowa nośność dynamiczna promieniowa

C0r = 260 kN - podstawowa nośność statyczna promieniowa

Wartości te odnoszą się do konstrukcji NA4920 o wymiarach 100x140x40 mm.

Luz C3

Suffix:

C3

oznacza luz promieniowy większy od normalnego.

Jest to kluczowa różnica pomiędzy:

NA4920 - standardowe wykonanie katalogowe CN

a

NA4920C3 - wykonanie ze zwiększonym luzem promieniowym C3

Zwiększonego luzu C3 nie należy interpretować jako luzu montażowego mierzonego po zamontowaniu łożyska w konkretnej maszynie.

Rzeczywisty luz roboczy zależy również od pasowania pierścieni, temperatury, różnic rozszerzalności cieplnej oraz warunków eksploatacji.

NA4920C3 a NA4920

Oba oznaczenia odnoszą się do tej samej podstawowej wielkości konstrukcyjnej:

100x140x40 mm

Najważniejszą różnicą jest jednak klasa luzu.

NA4920 - standardowa karta NTN określa luz CN.

NA4920C3 - zwiększony luz promieniowy C3.

Dlatego przy zamawianiu zamiennika suffixu C3 nie należy pomijać.

NA4920 a RNA4920

NTN oferuje również konstrukcję:

RNA4920

Różnica jest zasadnicza:

NA4920 - z pierścieniem wewnętrznym

RNA4920 - bez pierścienia wewnętrznego

Dla RNA4920 podstawowym wymiarem wewnętrznym jest:

Fw = 115 mm

natomiast dla NA4920 z pierścieniem wewnętrznym:

d = 100 mm

Dlatego NA4920 i RNA4920 nie powinny być traktowane jako identyczne kompletne produkty.

Otwór smarowy

Oficjalna karta NTN dla NA4920 potwierdza:

otwór smarowy w pierścieniu zewnętrznym - tak

średnica otworu k = 3,5 mm

otwór smarowy w pierścieniu wewnętrznym - nie

Otwór w pierścieniu zewnętrznym umożliwia doprowadzenie środka smarnego do wnętrza łożyska w odpowiednio zaprojektowanej oprawie.

Prędkość obrotowa

Dla NTN NA4920 producent podaje:

2300 obr./min - prędkość graniczna przy smarowaniu smarem plastycznym

3500 obr./min - prędkość graniczna przy smarowaniu olejem

Są to wartości katalogowe. Rzeczywista dopuszczalna prędkość pracy zależy również od obciążenia, pasowania, temperatury, smarowania i warunków zabudowy.

Temperatura pracy

Oficjalna karta NTN dla konstrukcji NA4920 podaje:

Tmin = -20°C

Tmax = +120°C

Zakres ten należy traktować w kontekście kompletnego wykonania katalogowego NTN i warunków eksploatacyjnych określonych przez producenta.

Przemieszczenie osiowe

NTN podaje dla NA4920:

s = 2 mm - maksymalne przemieszczenie osiowe

Parametr ten wynika z konstrukcji pierścieni i zespołu wałeczków.

Nie należy jednak interpretować go jako dopuszczalnego luzu osiowego łożyska.

Dobór i zamienność

Przy doborze zamiennika NTN NA4920C3 należy sprawdzić:

pełne oznaczenie NA4920C3

d = 100 mm

D = 140 mm

C = 40 mm

F = 115 mm

konstrukcję z pierścieniem wewnętrznym

jeden rząd wałeczków igiełkowych

luz promieniowy C3

wymaganą nośność

warunki smarowania

prędkość roboczą

pasowanie pierścienia wewnętrznego i zewnętrznego

Samo znalezienie łożyska igiełkowego 100x140x40 mm nie potwierdza pełnej zamienności.

W szczególności nie należy pomijać suffixu C3.

Specyfikacja techniczna

Marka: NTN

Oznaczenie: NA4920C3

Typ: Łożysko igiełkowe

Konstrukcja: Masywne, obrabiane pierścienie

Pierścień wewnętrzny: Tak

Liczba rzędów: 1

d: 100 mm

D: 140 mm

C: 40 mm

F: 115 mm

Wymiary: 100x140x40 mm

Luz promieniowy: C3 - większy niż normalny

Cr: 127 kN*

C0r: 260 kN*

Prędkość graniczna - smar: 2300 obr./min*

Prędkość graniczna - olej: 3500 obr./min*

Otwór smarowy w pierścieniu zewnętrznym: Tak*

Średnica otworu smarowego k: 3,5 mm*

Masa: 1,93 kg*

Zakres temperatur: -20°C do +120°C*

* Parametry katalogowe oficjalnej konstrukcji bazowej NTN NA4920.

NTN NA4920C3 - magazyn Polska

Magazyn i Sklep: Lublin, ul. Smoluchowskiego 1, Budynek 4.

Wysyłka 24h. Produkt dostępny z magazynu w Polsce z dostawą na terenie UE.

FAQ

Jakie wymiary ma NTN NA4920C3?

Łożysko ma wymiary 100x140x40 mm: d = 100 mm, D = 140 mm i C = 40 mm.

Jakiego typu łożyskiem jest NA4920C3?

Jest to jednorzędowe łożysko igiełkowe z masywnymi, obrabianymi pierścieniami i pierścieniem wewnętrznym.

Co oznacza C3 w NA4920C3?

C3 oznacza zwiększony luz promieniowy względem standardowego luzu normalnego CN.

Czy NA4920C3 ma pierścień wewnętrzny?

Tak. Konstrukcja NA posiada własny pierścień wewnętrzny.

Jaka jest różnica między NA4920 a RNA4920?

NA4920 posiada pierścień wewnętrzny i otwór d = 100 mm. RNA4920 nie ma pierścienia wewnętrznego i wykorzystuje średnicę pod rolkami Fw = 115 mm.

Jaką nośność ma NA4920?

Dla bazowego NTN NA4920 producent podaje Cr = 127 kN oraz C0r = 260 kN.

Jakie są prędkości graniczne NA4920?

NTN podaje 2300 obr./min przy smarowaniu smarem oraz 3500 obr./min przy smarowaniu olejem.

Czy NA4920 może zastąpić NA4920C3?

Nie należy zakładać automatycznej zamienności. Oba mają te same podstawowe wymiary, ale NA4920C3 wymaga zwiększonego luzu promieniowego C3.
