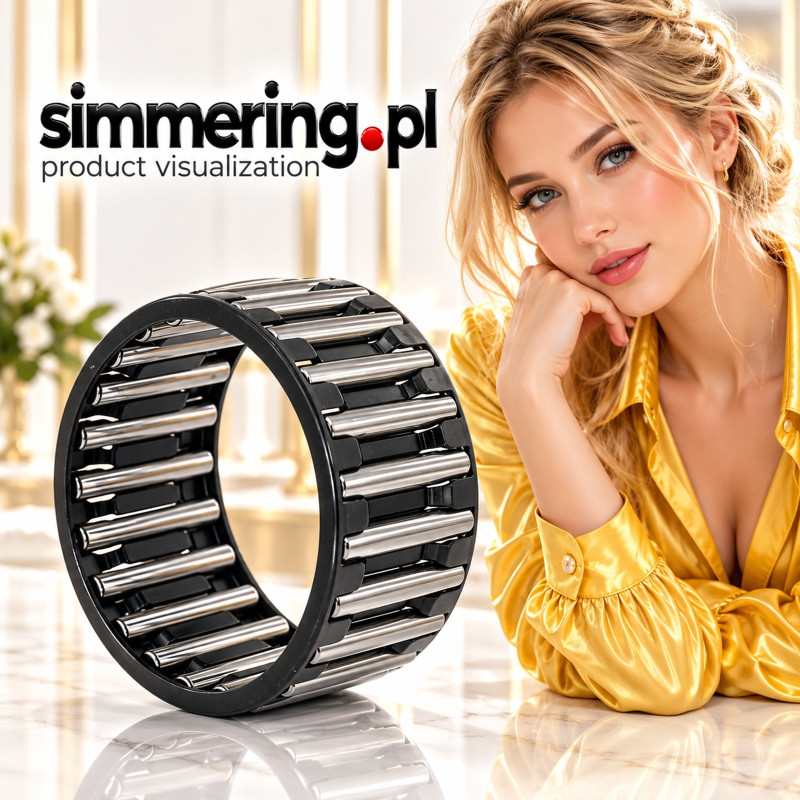

K 33X47X22 33x47x22 mm - łożysko igiełkowe bez pierścieni

Dane techniczne - K 33X47X22 (NEUTRAL)

Oznaczenie NEUTRAL nie jest nazwą producenta ani oznaczeniem klasy jakości. Informuje wyłącznie, że produkt jest oferowany bez przypisanej marki.

Nie podano niepotwierdzonych wartości nośności, prędkości granicznej, masy, materiału koszyka ani klasy dokładności.

Co oznacza K 33X47X22 (NEUTRAL)?

K - złożenie igiełkowe z koszykiem

Symbol K jest stosowany w oznaczeniach złożeń igiełkowych składających się z wałeczków igiełkowych utrzymywanych przez koszyk.

W odróżnieniu od kompletnych łożysk igiełkowych z pierścieniami konstrukcja ta nie zawiera własnych pierścieni bieżnych.

Powierzchnie współpracującego wału i oprawy muszą być odpowiednio przygotowane do bezpośredniego kontaktu z wałeczkami.

33 - średnica nominalna wewnętrzna

Wartość 33 oznacza średnicę nominalną wewnętrzną złożenia igiełkowego, wyrażoną w milimetrach.

Nie jest to średnica otworu pierścienia wewnętrznego, ponieważ produkt nie ma takiego pierścienia.

47 - średnica nominalna zewnętrzna

Wartość 47 określa średnicę nominalną zewnętrzną zespołu igiełek.

W konstrukcji bez pierścienia zewnętrznego powierzchnia oprawy musi być przystosowana do pracy jako bieżnia.

22 - szerokość złożenia

Wartość 22 oznacza szerokość nominalną złożenia igiełkowego.

Szerokość jest istotna dla długości strefy styku wałeczków z bieżniami oraz wymiarów zabudowy.

NEUTRAL - brak marki

Określenie NEUTRAL oznacza produkt niemarkowy, bez wskazanego producenta.

Nie należy przypisywać mu marki SKF, INA, FAG, NTN, NSK, KOYO ani innego producenta na podstawie samego oznaczenia wymiarowego.

Nie należy również automatycznie przenosić na ten produkt parametrów katalogowych markowych złożeń igiełkowych.

Konstrukcja i zasada działania

Wałeczki igiełkowe

Elementami tocznymi w K 33X47X22 są wałeczki igiełkowe o wydłużonym kształcie i stosunkowo małej średnicy.

Podczas pracy toczą się bezpośrednio po powierzchni wału oraz bieżni wykonanej w oprawie.

Styk liniowy umożliwia przenoszenie obciążeń promieniowych w zwartej konstrukcji łożyskowania.

Koszyk

Koszyk utrzymuje wałeczki w odpowiednich odstępach i prowadzi je podczas obrotu.

Zapobiega bezpośredniemu kontaktowi sąsiednich igiełek oraz pomaga utrzymać ich prawidłowe rozmieszczenie.

Materiał koszyka w wersji NEUTRAL nie został potwierdzony. Nie należy zakładać, że jest wykonany ze stali lub tworzywa sztucznego bez sprawdzenia konkretnej dostawy.

Brak pierścieni łożyskowych

K 33X47X22 nie ma pierścienia wewnętrznego ani zewnętrznego.

Jest to istotna różnica w stosunku do kompletnych łożysk igiełkowych.

Powierzchnie wału i oprawy pełnią funkcję bieżni i muszą spełniać wymagania dotyczące twardości, dokładności wymiarowej, geometrii i chropowatości.

Zastosowanie nieodpowiednich powierzchni może prowadzić do przyspieszonego zużycia lub uszkodzenia elementów tocznych.

Przenoszenie obciążeń

Złożenie K 33X47X22 jest przeznaczone przede wszystkim do przenoszenia obciążeń promieniowych, czyli sił działających prostopadle do osi obrotu.

Nie jest przeznaczone do samodzielnego przenoszenia obciążeń osiowych ani ustalania wału wzdłuż jego osi.

Jeżeli w mechanizmie występują również siły osiowe, należy zapewnić ich przenoszenie przez odpowiednio dobrane elementy konstrukcji.

K 33X47X22 a inne warianty łożysk igiełkowych

Złożenie igiełkowe K a łożysko igiełkowe z pierścieniem zewnętrznym

Złożenie K wymaga odpowiednio przygotowanych bieżni w elementach maszyny. Nie może być automatycznie stosowane zamiast kompletnego łożyska igiełkowego.

K 33X47X22 NEUTRAL a warianty markowe

Złożenia igiełkowe o wymiarach 33x47x22 mm występują również w katalogach innych dostawców.

Jednak zgodność wymiarów nie gwarantuje identycznej:

• Nośności dynamicznej i statycznej.

• Liczby i geometrii wałeczków.

• Konstrukcji koszyka.

• Klasy dokładności.

• Tolerancji wymiarowych.

• Dopuszczalnej prędkości obrotowej.

Przy zastępowaniu elementu markowego wersją NEUTRAL należy zweryfikować wymagania techniczne konkretnej aplikacji.

Alternatywne oznaczenia i numery referencyjne

Naturalne warianty zapisu:

• K 33X47X22 (NEUTRAL)

• K 33X47X22

• K33X47X22

• K 33x47x22

• K33-47-22

• Łożysko igiełkowe K 33X47X22

• Złożenie igiełkowe 33x47x22 mm

Oznaczenie wymiarowe K 33X47X22 występuje w ofertach różnych dostawców. Nie stanowi to jednak potwierdzenia pełnej zamienności technicznej.

123bearing.eu

+1

Dobór i zamienność

Przed zakupem złożenia igiełkowego K 33X47X22 należy sprawdzić:

1. Pełne oznaczenie K 33X47X22.

2. Nominalną średnicę wewnętrzną 33 mm.

3. Nominalną średnicę zewnętrzną 47 mm.

4. Szerokość 22 mm.

5. Zgodność z wymiarami wału i oprawy.

6. Twardość i chropowatość powierzchni bieżnych.

7. Wymaganą nośność promieniową.

8. Prędkość obrotową.

9. Warunki smarowania.

10. Materiał koszyka, jeżeli jest istotny dla zastosowania.

11. Wymagania dotyczące temperatury i zanieczyszczeń.

12. Wymagane tolerancje i luz roboczy.

Szczególnie ważne: w złożeniach igiełkowych typu K wymiar nominalny 33 mm nie oznacza, że dowolny wał o średnicy 33 mm zapewni prawidłowy luz roboczy.

Odpowiednie tolerancje wału i otworu oprawy należy dobrać zgodnie z dokumentacją techniczną konkretnego złożenia oraz wymaganiami maszyny.

Zastosowanie K 33X47X22

Złożenia igiełkowe typu K stosuje się w mechanizmach, w których potrzebne jest łożyskowanie promieniowe bez dodatkowych pierścieni bieżnych.

Typowe zastosowania tej konstrukcji obejmują:

• Łożyskowanie wałów i osi.

• Mechanizmy przekładniowe.

• Zespoły ruchomych elementów maszyn.

• Układy obrotowe o ograniczonej przestrzeni zabudowy.

• Konstrukcje z bieżniami wykonanymi bezpośrednio na wale i w oprawie.

Są to zastosowania charakterystyczne dla złożeń igiełkowych, a nie potwierdzone zastosowania OEM dokładnego produktu K 33X47X22 NEUTRAL.

Montaż i eksploatacja

Przygotowanie bieżni

Przed montażem należy oczyścić powierzchnie wału i oprawy.

Należy sprawdzić ich stan, wymiary, twardość oraz chropowatość.

Nie wolno montować złożenia na powierzchniach uszkodzonych, skorodowanych lub nieprzystosowanych do bezpośredniej współpracy z wałeczkami.

Montaż złożenia

Złożenie należy montować ostrożnie, unikając odkształcenia koszyka.

Nie należy uderzać bezpośrednio w wałeczki ani stosować siły, która mogłaby uszkodzić ich powierzchnie.

Podczas wsuwania wału trzeba zapewnić prawidłowe ustawienie elementów.

Smarowanie

Złożenie igiełkowe wymaga właściwego smarowania.

Środek smarny należy dobrać do obciążenia, prędkości obrotowej, temperatury oraz warunków środowiskowych.

Ponieważ produkt nie ma własnych uszczelnień, ochrona przed zanieczyszczeniami powinna wynikać z konstrukcji całego zespołu.

Przechowywanie

Produkt należy przechowywać w suchym i czystym miejscu, chroniąc przed wilgocią, pyłem i uszkodzeniami mechanicznymi.

FAQ - K 33X47X22 (NEUTRAL)

1. Jakie wymiary ma K 33X47X22?

Złożenie igiełkowe ma nominalną średnicę wewnętrzną 33 mm, średnicę zewnętrzną 47 mm i szerokość 22 mm.

2. Co oznacza K w oznaczeniu łożyska?

K identyfikuje złożenie igiełkowe z koszykiem, bez pierścienia wewnętrznego i zewnętrznego.

3. Co oznacza NEUTRAL?

NEUTRAL oznacza brak określonej marki producenta. Nie jest to nazwa firmy ani klasa dokładności łożyska.

4. Czy K 33X47X22 ma pierścień wewnętrzny?

Nie. Wałeczki igiełkowe współpracują bezpośrednio z odpowiednio przygotowaną powierzchnią wału.

5. Czy K 33X47X22 ma pierścień zewnętrzny?

Nie. Bieżnię zewnętrzną stanowi odpowiednio wykonana powierzchnia otworu oprawy.

6. Czy K 33X47X22 przenosi obciążenia osiowe?

Nie jest przeznaczone do samodzielnego przenoszenia obciążeń osiowych. Jego podstawową funkcją jest przenoszenie obciążeń promieniowych.

7. Czy K 33X47X22 NEUTRAL można zastąpić łożyskiem innej marki?

Może to być możliwe po potwierdzeniu zgodności wymiarów, tolerancji, nośności, koszyka i warunków pracy. Same wymiary nie wystarczają do potwierdzenia zamienności.

8. Czy złożenie K 33X47X22 wymaga smarowania?

Tak. Należy zapewnić smarowanie powierzchni współpracujących oraz ochronę przed zanieczyszczeniami.

K 33X47X22 (NEUTRAL) - najważniejsze informacje

K 33X47X22 (NEUTRAL) to niemarkowe złożenie igiełkowe o wymiarach 33x47x22 mm. Konstrukcja obejmuje wałeczki igiełkowe i koszyk, bez pierścieni bieżnych. Oznaczenie K identyfikuje typ złożenia, a NEUTRAL oznacza brak przypisanej marki. Produkt przenosi obciążenia promieniowe i wymaga odpowiednio przygotowanych bieżni na wale oraz w oprawie.
