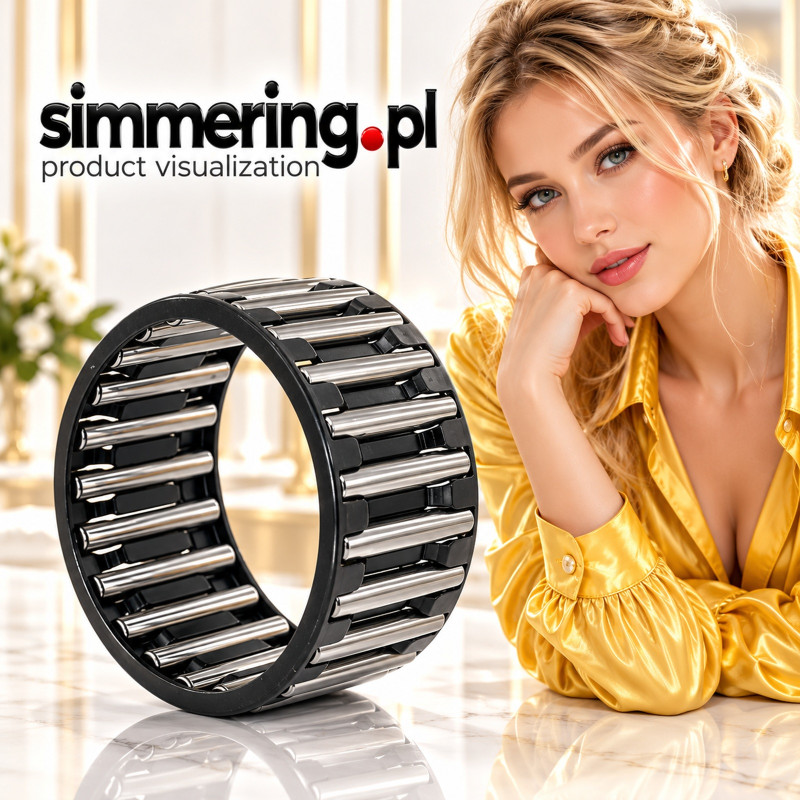

K 22X29X16 NTN 22x29x16 Łożysko Igiełkowe

Dane techniczne

Wartości 22 mm i 29 mm określają nominalne średnice obwiedni złożenia igiełkowego, a nie średnice pierścieni łożyskowych. Materiał koszyka, nośności, prędkości graniczne i wymagane tolerancje bieżni należy potwierdzić dla dokładnego oznaczenia NTN.

Co oznacza NTN K 22X29X16?

• NTN – producent łożyska.

• K – złożenie igiełkowe z koszykiem, bez pierścieni łożyskowych.

• 22 – nominalna średnica wewnętrzna złożenia, w mm.

• 29 – nominalna średnica zewnętrzna złożenia, w mm.

• 16 – nominalna szerokość złożenia, w mm.

Pełne oznaczenie K 22X29X16 należy zachować podczas identyfikacji produktu i porównywania dokumentacji technicznej.

Potwierdzone parametry katalogowe NTN

Dla dokładnego oznaczenia K22X29X16 producent NTN podaje następujące wartości.

Parametry prędkości i temperatury są wartościami katalogowymi. Ich wykorzystanie w konkretnej aplikacji wymaga uwzględnienia obciążenia, smarowania, jakości bieżni i warunków pracy.

Konstrukcja złożenia igiełkowego

NTN K22X29X16 składa się z koszyka stalowego oraz wałeczków igiełkowych, rozmieszczonych na jego obwodzie. Koszyk utrzymuje elementy toczne w odpowiednich pozycjach i prowadzi je podczas obrotu.

Złożenie nie ma własnych pierścieni łożyskowych. Funkcję bieżni pełnią odpowiednio wykonane powierzchnie wału i otworu oprawy.

Taka konstrukcja ogranicza zapotrzebowanie na przestrzeń promieniową i umożliwia przenoszenie stosunkowo dużych obciążeń promieniowych przy niewielkich wymiarach zabudowy.

Ważne: złożenie igiełkowe K22X29X16 nie jest przeznaczone do samodzielnego ustalania wału w kierunku osiowym. W razie występowania obciążeń osiowych należy przewidzieć odpowiednie rozwiązanie konstrukcyjne.

NTN K22X29X16 a inne łożyska igiełkowe

Zamienność wymaga sprawdzenia konstrukcji węzła, a nie tylko wymiarów nominalnych.

Dobór i zamienność

Przy doborze NTN K22X29X16 należy sprawdzić średnice obwiedni 22 mm i 29 mm, szerokość 16 mm, wymagane obciążenia i prędkość obrotową.

Szczególne znaczenie mają:

• Twardość i stan powierzchni bieżni wału oraz oprawy.

• Dokładność geometryczna powierzchni współpracujących.

• Chropowatość bieżni.

• Wymagany luz roboczy.

• Rodzaj i sposób doprowadzenia środka smarnego.

• Zabezpieczenie przed zanieczyszczeniami.

• Ustalenie osiowe elementów zespołu.

Złożenia innych producentów o wymiarach 22x29x16 mm mogą być potencjalnymi odpowiednikami, ale wymagają sprawdzenia parametrów katalogowych i wymagań montażowych.

Typowe zastosowania

Złożenia igiełkowe tej konstrukcji mogą być stosowane w kompaktowych przekładniach, mechanizmach obrotowych, zespołach wałów i urządzeniach przemysłowych, w których powierzchnie współpracujące pełnią funkcję bieżni.

Są to typowe obszary zastosowania złożeń igiełkowych, a nie potwierdzone przypisania NTN K22X29X16 do konkretnych maszyn lub numerów OEM.

Montaż i eksploatacja

Przed montażem należy sprawdzić czystość, geometrię i stan powierzchni bieżni. Należy unikać uszkodzenia igiełek oraz odkształcenia koszyka.

Podczas montażu trzeba zapewnić prawidłowe ustawienie złożenia i odpowiednie smarowanie. Konstrukcja bez pierścieni wymaga szczególnej kontroli współpracujących powierzchni wału i oprawy.

Nie należy stosować złożenia bez weryfikacji, czy powierzchnie te spełniają wymagania dla bieżni łożysk igiełkowych.

FAQ - najczęściej zadawane pytania

1. Jakie wymiary ma NTN K22X29X16?

Nominalna średnica wewnętrzna obwiedni igiełek wynosi 22 mm, zewnętrzna 29 mm, a szerokość koszyka 16 mm.

2. Czy NTN K22X29X16 ma pierścień wewnętrzny i zewnętrzny?

Nie. Jest to złożenie igiełkowe z koszykiem, w którym powierzchnie wału i oprawy mogą pełnić funkcję bieżni.

3. Jaka jest nośność dynamiczna?

Katalogowa nośność dynamiczna Cr wynosi 18,7 kN.

4. Jaka jest nośność statyczna?

Katalogowa nośność statyczna C0r wynosi 22,7 kN.

5. Jaka jest dopuszczalna prędkość obrotowa?

NTN podaje prędkość graniczną 12 000 obr./min przy smarowaniu smarem plastycznym oraz 18 000 obr./min przy smarowaniu olejem.

6. Czy koszyk jest metalowy?

Tak. Dla dokładnego oznaczenia K22X29X16 NTN podaje koszyk stalowy.

7. Czy złożenie może przenosić obciążenia osiowe?

Jego podstawową funkcją jest przenoszenie obciążeń promieniowych. Obciążenia osiowe wymagają osobnego rozwiązania konstrukcyjnego.

8. Czy NTN K22X29X16 można zastąpić złożeniem innej marki?

Możliwość zamiany wymaga sprawdzenia wymiarów, nośności, geometrii bieżni, koszyka oraz warunków montażowych.

NTN K22X29X16 - najważniejsze informacje

NTN K22X29X16 to złożenie igiełkowe ze stalowym koszykiem, bez pierścieni wewnętrznego i zewnętrznego, o wymiarach 22x29x16 mm. Nośność dynamiczna wynosi 18,7 kN, a statyczna 22,7 kN. Konstrukcja pozwala ograniczyć przestrzeń zabudowy, pod warunkiem zastosowania odpowiednio przygotowanych bieżni na wale i w oprawie.
