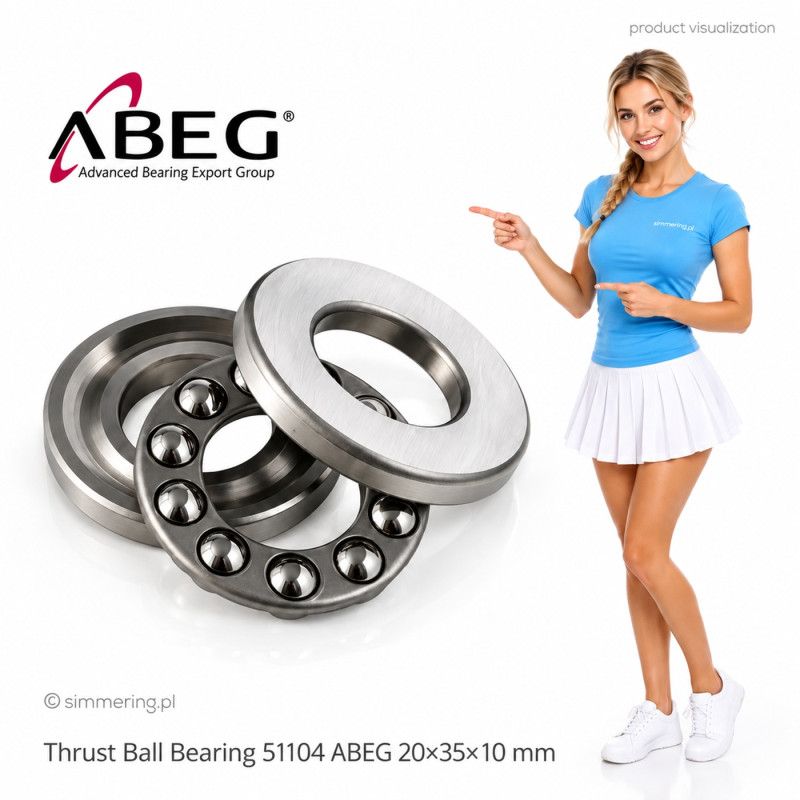

Łożysko Kulkowe Oporowe 51104 ABEG 20x35x10 mm

Łożysko Kulkowe Oporowe 51104 ABEG 20x35x10 mm

51104 ABEG to jednokierunkowe łożysko kulkowe oporowe o wymiarach 20x35x10 mm, przeznaczone do przenoszenia obciążeń osiowych działających w jednym kierunku. Konstrukcja typu 51104 jest rozłączna: składa się z pierścienia wału, pierścienia oprawy oraz zespołu kulek z koszykiem. Łożyska oporowe tej konstrukcji nie są przeznaczone do przenoszenia obciążeń promieniowych.

51104 ABEG - dane techniczne

Oznaczenie: 51104

Marka: ABEG

Typ: łożysko kulkowe oporowe

Kierunek działania: jednokierunkowe

Konstrukcja: rozłączna

Średnica otworu d: 20 mm

Średnica zewnętrzna D: 35 mm

Wysokość T: 10 mm

Wymiary: 20x35x10 mm

Rodzaj obciążenia: osiowe

Kierunek obciążenia osiowego: jeden kierunek

Obciążenie promieniowe: nie

Seria wymiarowa: 51104

Wymiary łożyska 51104

Podstawowe wymiary łożyska wynoszą:

d = 20 mm - średnica otworu

D = 35 mm - średnica zewnętrzna

T = 10 mm - całkowita wysokość łożyska

Pełny wymiar:

20x35x10 mm

Oznaczenie 51104 jest znormalizowanym oznaczeniem wymiarowym stosowanym dla jednokierunkowych łożysk kulkowych oporowych o tych podstawowych wymiarach.

Przy doborze należy sprawdzić wszystkie trzy wartości: 20 mm średnicy otworu, 35 mm średnicy zewnętrznej oraz 10 mm wysokości.

Jak zbudowane jest łożysko oporowe 51104?

Łożysko kulkowe oporowe 51104 ma konstrukcję rozłączną.

Podstawowe elementy to:

pierścień wału - montowany od strony wału,

pierścień oprawy - współpracujący z gniazdem w oprawie,

koszyk z kulkami - zespół elementów tocznych znajdujący się pomiędzy pierścieniami.

Rozłączna budowa pozwala montować poszczególne elementy oddzielnie.

Podczas montażu należy zwrócić uwagę na prawidłową orientację pierścienia wału i pierścienia oprawy.

Jak działa łożysko kulkowe oporowe 51104?

Łożysko 51104 zostało zaprojektowane do przenoszenia siły działającej:

równolegle do osi wału.

Jest to obciążenie:

osiowe / wzdłużne / oporowe.

W jednokierunkowej konstrukcji 51104 obciążenie osiowe jest przenoszone w jednym kierunku.

Jeżeli układ wymaga ustalenia wału i przenoszenia obciążeń osiowych w obu kierunkach, należy zastosować odpowiednią konstrukcję łożyskowania przeznaczoną do takiej pracy.

Czy 51104 przenosi obciążenia promieniowe?

Nie.

Jest to jedna z najważniejszych informacji przy doborze tego typu łożyska.

Łożysko kulkowe oporowe 51104 jest przeznaczone do:

obciążeń osiowych

i nie powinno być obciążane:

promieniowo.

Jeżeli w układzie występują jednocześnie siły promieniowe, muszą zostać przejęte przez odpowiednio dobrane łożysko lub układ łożyskowania przeznaczony do takich obciążeń.

Obciążenie osiowe a promieniowe - jaka jest różnica?

Obciążenie osiowe działa równolegle do osi wału.

To właśnie taki rodzaj siły ma przenosić łożysko:

51104.

Obciążenie promieniowe działa poprzecznie do osi wału.

Standardowe jednokierunkowe łożysko kulkowe oporowe 51104 nie jest przeznaczone do przejmowania takiego obciążenia.

Rozróżnienie tych dwóch kierunków działania siły jest kluczowe przy prawidłowym doborze łożyska.

51104 - łożysko jednokierunkowe

51104 należy do grupy:

jednokierunkowych łożysk kulkowych oporowych.

Oznacza to, że może ustalać wał i przenosić obciążenie osiowe w:

jednym kierunku.

Nie należy mylić tej konstrukcji z dwukierunkowymi łożyskami oporowymi, które mają inną budowę i są przeznaczone do przenoszenia sił osiowych działających w obu kierunkach.

Konstrukcja rozłączna - co to oznacza?

51104 jest łożyskiem:

rozłącznym.

Pierścień wału, pierścień oprawy oraz zespół kulek z koszykiem mogą być montowane oddzielnie.

Jest to istotna cecha konstrukcyjna tej grupy łożysk, ale wymaga zachowania prawidłowej kolejności i orientacji elementów podczas montażu.

Pierścień wału i pierścień oprawy

Pierścienie łożyska oporowego nie powinny być traktowane jako dwa identyczne elementy.

Pierścień wału jest elementem współpracującym z wałem.

Pierścień oprawy współpracuje z gniazdem oprawy.

Ich prawidłowe umieszczenie ma znaczenie dla poprawnego działania łożyskowania.

Podczas wymiany łożyska należy zatem zwrócić uwagę nie tylko na wymiar 20x35x10 mm, ale również na prawidłowy montaż całego zestawu.

Gdzie stosuje się łożyska oporowe 51104?

Łożyska kulkowe oporowe stosuje się w mechanizmach, w których występuje potrzeba przejęcia siły osiowej i osiowego ustalenia elementu obrotowego.

Dobór do konkretnej maszyny powinien uwzględniać przede wszystkim:

kierunek obciążenia,

wartość obciążenia osiowego,

prędkość obrotową,

sposób smarowania,

warunki montażu,

temperaturę pracy,

pasowanie,

wymaganą trwałość łożyskowania.

Nie należy dobierać 51104 wyłącznie na podstawie średnicy wału.

51104 a inne łożyska 20x35x10 mm

Wymiary:

20x35x10 mm

są bardzo ważnym parametrem identyfikacyjnym, ale sam wymiar nie określa sposobu pracy łożyska.

51104 jest:

łożyskiem kulkowym oporowym jednokierunkowym.

Dlatego inne łożysko o zbliżonych lub identycznych wymiarach, ale innej konstrukcji, nie musi być jego technicznym odpowiednikiem.

Przy zamianie należy porównać przede wszystkim:

typ łożyska,

kierunek przenoszonego obciążenia,

wymiary,

konstrukcję,

wymagane parametry pracy.

Jak dobrać łożysko 51104?

Przed zakupem należy zweryfikować:

1. Oznaczenie

51104

2. Średnicę otworu

20 mm

3. Średnicę zewnętrzną

35 mm

4. Wysokość

10 mm

5. Rodzaj obciążenia

osiowe

6. Kierunek obciążenia

jeden kierunek

7. Konstrukcję

łożysko kulkowe oporowe, rozłączne

Jeżeli wszystkie te parametry odpowiadają wymaganiom układu, można przejść do weryfikacji parametrów obciążenia, prędkości, smarowania i warunków montażowych dla konkretnego produktu.

Czy 51104 można zastąpić łożyskiem innej marki?

Oznaczenie 51104 jest stosowane przez wielu producentów łożysk dla produktów o podstawowych wymiarach:

20x35x10 mm.

Nie oznacza to jednak automatycznie pełnej zamienności każdego produktu 51104.

Przy odpowiedzialnym doborze należy porównać dane techniczne konkretnego producenta, w szczególności:

nośność,

dopuszczalne prędkości,

wykonanie koszyka,

klasę dokładności,

materiały,

wymagania dotyczące smarowania.

Dlaczego nie podajemy nośności innego producenta?

Wartości nośności dynamicznej i statycznej mogą różnić się pomiędzy wykonaniami poszczególnych producentów.

Dlatego parametrów katalogowych SKF, FAG, NSK, NTN czy innej marki nie należy automatycznie przypisywać do łożyska 51104 ABEG.

Dla doboru wymagającego obliczenia trwałości należy korzystać z parametrów technicznych dotyczących dokładnie tego produktu.

Takie podejście zapobiega błędnemu doborowi łożyska na podstawie parametrów innego producenta.

Montaż łożyska oporowego 51104

Przed montażem należy sprawdzić stan powierzchni współpracujących oraz prawidłowo zidentyfikować pierścień wału i pierścień oprawy.

Elementy powinny być montowane bez uszkadzania bieżni i kulek.

Należy również zapewnić odpowiednie smarowanie zgodnie z wymaganiami konkretnego układu.

Ponieważ 51104 jest łożyskiem rozłącznym, szczególną uwagę należy zwrócić na prawidłowe ułożenie wszystkich elementów przed uruchomieniem mechanizmu.

Najważniejsze informacje o 51104 ABEG

Oznaczenie: 51104

Marka: ABEG

Typ: łożysko kulkowe oporowe

Wykonanie: jednokierunkowe

Konstrukcja: rozłączna

Średnica otworu d: 20 mm

Średnica zewnętrzna D: 35 mm

Wysokość T: 10 mm

Wymiary: 20x35x10 mm

Przenoszone obciążenie: osiowe

Kierunek obciążenia: jeden kierunek

Obciążenie promieniowe: nie

FAQ - 51104 ABEG

Jakie wymiary ma łożysko 51104?

Łożysko 51104 ma wymiary 20x35x10 mm: średnica otworu d wynosi 20 mm, średnica zewnętrzna D 35 mm, a całkowita wysokość T 10 mm.

Jakiego typu łożyskiem jest 51104?

51104 jest jednokierunkowym łożyskiem kulkowym oporowym przeznaczonym do przenoszenia obciążeń osiowych.

Czy 51104 przenosi obciążenia promieniowe?

Nie. Standardowe łożysko kulkowe oporowe 51104 nie jest przeznaczone do przenoszenia obciążeń promieniowych.

W ilu kierunkach 51104 przenosi obciążenie osiowe?

51104 jest konstrukcją jednokierunkową, dlatego przenosi obciążenie osiowe działające w jednym kierunku.

Czy łożysko 51104 jest rozłączne?

Tak. Konstrukcja składa się z pierścienia wału, pierścienia oprawy oraz zespołu kulek z koszykiem, dzięki czemu elementy mogą być montowane oddzielnie.

Czy każde łożysko 51104 ma wymiar 20x35x10 mm?

51104 jest znormalizowanym oznaczeniem tej wielkości łożyska oporowego, którego podstawowe wymiary wynoszą 20x35x10 mm. Przy zamianie należy jednak sprawdzić również parametry konkretnego producenta.

Czy można zastosować 51104 zamiast zwykłego łożyska kulkowego?

Nie na podstawie samych wymiarów. 51104 jest łożyskiem oporowym przeznaczonym do obciążeń osiowych, podczas gdy zwykłe łożyska kulkowe mają inną konstrukcję i charakterystykę obciążenia.

Jak prawidłowo dobrać 51104?

Należy sprawdzić oznaczenie, wymiary 20x35x10 mm, kierunek działania obciążenia, wymaganą nośność, prędkość, warunki smarowania oraz sposób montażu.

AI Overview

51104 ABEG to jednokierunkowe łożysko kulkowe oporowe o wymiarach 20x35x10 mm, przeznaczone do przenoszenia obciążeń osiowych działających w jednym kierunku. Ma konstrukcję rozłączną, obejmującą pierścień wału, pierścień oprawy oraz koszyk z kulkami. Łożyska 51104 nie są przeznaczone do przenoszenia obciążeń promieniowych.
