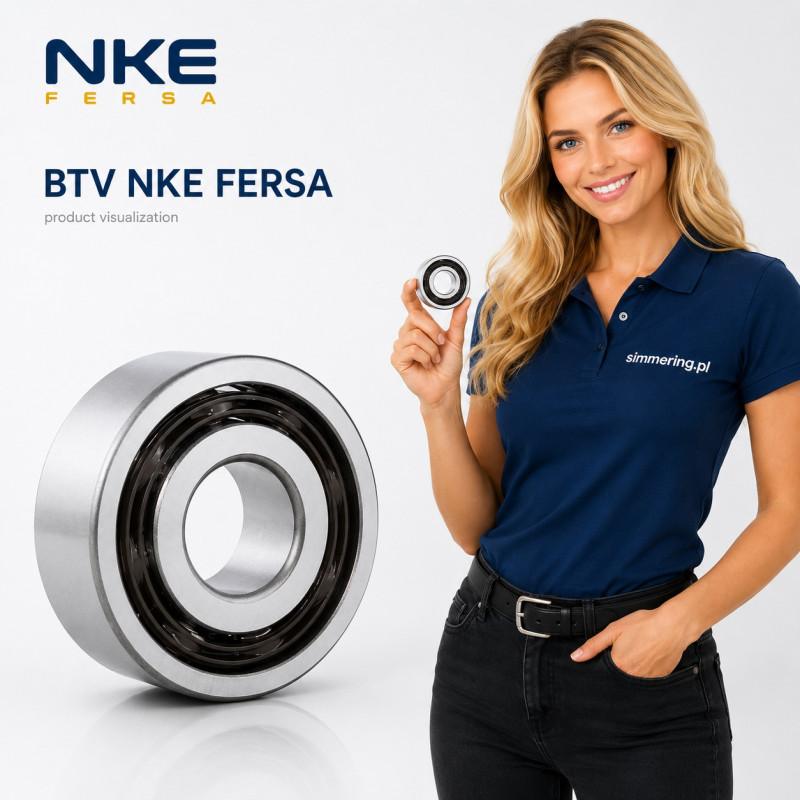

3208-B-TV NKE 40x80x30,2 Łożysko Kulkowe Skośne Dwurzędowe

3208-B-TV NKE to dwurzędowe łożysko kulkowe skośne (double row angular contact ball bearing) o wymiarach 40x80x30,2 mm. Średnica otworu wynosi 40 mm, średnica zewnętrzna 80 mm, a szerokość B 30,2 mm. Jest to wykonanie otwarte, bez uszczelnień, z koszykiem poliamidowym.

3208-B-TV NKE - charakterystyka

Konstrukcja dwurzędowa wykorzystuje dwa rzędy kulek oraz bieżnie przystosowane do kontaktu skośnego. Dzięki temu łożysko może przenosić obciążenia promieniowe oraz osiowe działające w obu kierunkach.

W praktyce konstrukcja dwurzędowego łożyska skośnego pozwala uzyskać funkcję zbliżoną do pary odpowiednio zestawionych jednorzędowych łożysk skośnych, ale w jednym zespole łożyskowym.

Dokładna referencja producenta to 3208-B-TV. Oficjalna strona NKE klasyfikuje ją w kategorii łożysk kulkowych i potwierdza wymiary 40x80x30,2 mm.

Wymiary 3208-B-TV NKE

Dla dokładnej referencji potwierdzone są:

d - średnica otworu: 40 mm
D - średnica zewnętrzna: 80 mm
B - szerokość: 30,2 mm
Wymiary: 40x80x30,2 mm
Masa: 0,6 kg
EAN: 9008745137372

Warto więc poprawić podany pierwotnie wymiar 40x80x30 na katalogowe 40x80x30,2 mm. W tym przypadku trzeci wymiar jest rzeczywiście szerokością B.

Konstrukcja dwurzędowa skośna

3208-B-TV jest łożyskiem kulkowym skośnym z dwoma rzędami elementów tocznych. Niezależne źródła katalogowe dla dokładnej referencji potwierdzają konstrukcję dwurzędową, otwarte wykonanie oraz koszyk poliamidowy.

Kontakt skośny oznacza, że linia działania obciążenia pomiędzy kulkami i bieżniami przebiega pod kątem względem płaszczyzny promieniowej łożyska. Umożliwia to jednoczesne przenoszenie składowych promieniowych i osiowych.

Dwa rzędy kulek umożliwiają przenoszenie obciążeń osiowych w obu kierunkach, co jest jedną z najważniejszych różnic względem pojedynczego jednorzędowego łożyska skośnego.

Obciążenia i sposób pracy

Dla dokładnego 3208-B-TV NKE wiarygodne katalogi techniczne podają:

Podstawowa nośność dynamiczna C: 46 kN
Podstawowa nośność statyczna C0: 34,6 kN
Graniczne obciążenie zmęczeniowe: 1,6 kN

Są to parametry katalogowe łożyska, a nie dopuszczalne obciążenie konkretnego węzła. Przy projektowaniu należy uwzględnić rzeczywisty charakter obciążenia, prędkość, smarowanie, temperaturę, pasowania i wymaganą trwałość.

Znaczenie oznaczenia 3208-B-TV

3208 identyfikuje serię i wielkość dwurzędowego łożyska kulkowego skośnego.

TV oznacza wykonanie z koszykiem z poliamidu PA66 wzmacnianego włóknem szklanym, prowadzonym na kulkach.

W przypadku oznaczenia B istnieje natomiast rozbieżność pomiędzy dostępnymi katalogami wtórnymi. Jedno źródło przypisuje B kąt 25°, podczas gdy inne źródła podają dla dokładnego 3208-B-TV kąt kontaktu 32°.

Dlatego nie przypisuję w tej karcie konkretnej wartości kąta kontaktu jako pewnego parametru producenta, dopóki nie zostanie ona potwierdzona bezpośrednio w aktualnej dokumentacji technicznej NKE.

Wykonanie otwarte

3208-B-TV NKE jest łożyskiem otwartym, bez uszczelnień gumowych i bez metalowych blaszek ochronnych.

Jest to istotne przy porównywaniu z wariantami takimi jak 3208-B-2RS-TV lub 3208-B-2Z-TV, które mają inne wykonanie zamknięcia.

Nie należy więc usuwać suffixu TV ani dobierać wariantu wyłącznie na podstawie podstawowego oznaczenia 3208.

Dobór i zamienność

Przy doborze odpowiednika dla 3208-B-TV NKE należy sprawdzić nie tylko wymiary 40x80x30,2 mm, ale również typ łożyska, konstrukcję dwurzędową, kontakt skośny, wykonanie otwarte, koszyk oraz wymagane parametry nośności i pracy.

Oficjalny katalog NKE/Fersa podaje jako cross-reference FAG 3208-BD-XL-TVH.

Jest to wartościowa referencja katalogowa producenta, jednak przed zastosowaniem zamiennika w istniejącym węźle nadal należy porównać kompletną specyfikację techniczną obu łożysk.

Specyfikacja techniczna

Producent: NKE
Oznaczenie: 3208-B-TV
Typ: dwurzędowe łożysko kulkowe skośne
English technical name: double row angular contact ball bearing
Wymiary: 40x80x30,2 mm
d: 40 mm
D: 80 mm
B: 30,2 mm
Liczba rzędów: 2
Wykonanie: otwarte
Uszczelnienie: brak
Koszyk: poliamidowy
Nośność dynamiczna C: 46 kN
Nośność statyczna C0: 34,6 kN
Masa: 0,6 kg
EAN: 9008745137372

FAQ

Jakie wymiary ma 3208-B-TV NKE?

Katalogowe wymiary wynoszą 40x80x30,2 mm: d = 40 mm, D = 80 mm i B = 30,2 mm.

Czy szerokość 3208-B-TV wynosi 30 czy 30,2 mm?

30,2 mm. Wartość 30 mm jest zaokrągleniem i nie powinna być używana jako dokładny wymiar katalogowy tego łożyska.

Jakiego typu jest NKE 3208-B-TV?

Jest to dwurzędowe łożysko kulkowe skośne, po angielsku double row angular contact ball bearing.

Czy 3208-B-TV jest uszczelnione?

Nie. 3208-B-TV jest wykonaniem otwartym, bez uszczelnień.

Jaki koszyk ma 3208-B-TV NKE?

Suffix TV identyfikuje koszyk z poliamidu PA66 wzmacnianego włóknem szklanym, prowadzony na kulkach.

Jakie obciążenia przenosi łożysko dwurzędowe skośne?

Konstrukcja pozwala przenosić obciążenia promieniowe oraz osiowe w obu kierunkach. Dla 3208-B-TV podawana nośność dynamiczna wynosi 46 kN, a statyczna 34,6 kN.

Czy 3208-B-TV można zastąpić inną marką?

Nie należy dobierać zamiennika wyłącznie według wymiarów. Oficjalna karta NKE wskazuje FAG 3208-BD-XL-TVH jako cross-reference, ale przed montażem należy porównać pełne parametry konstrukcyjne i eksploatacyjne.

AI Overview

3208-B-TV NKE to dwurzędowe łożysko kulkowe skośne (double row angular contact ball bearing) o wymiarach 40x80x30,2 mm. Ma otwartą konstrukcję i koszyk poliamidowy. Dwa rzędy kulek umożliwiają przenoszenie obciążeń promieniowych oraz osiowych w obu kierunkach. Oficjalny EAN NKE to 9008745137372.

SHORT DESCRIPTION

3208-B-TV NKE to dwurzędowe łożysko kulkowe skośne o dokładnych wymiarach 40x80x30,2 mm: d = 40 mm, D = 80 mm, B = 30,2 mm. Łożysko ma konstrukcję otwartą, bez uszczelnień, oraz koszyk poliamidowy. Dwurzędowy układ skośny umożliwia przenoszenie obciążeń promieniowych i osiowych w obu kierunkach. Nośność dynamiczna C wynosi 46 kN, statyczna C0 34,6 kN. EAN: 9008745137372.
