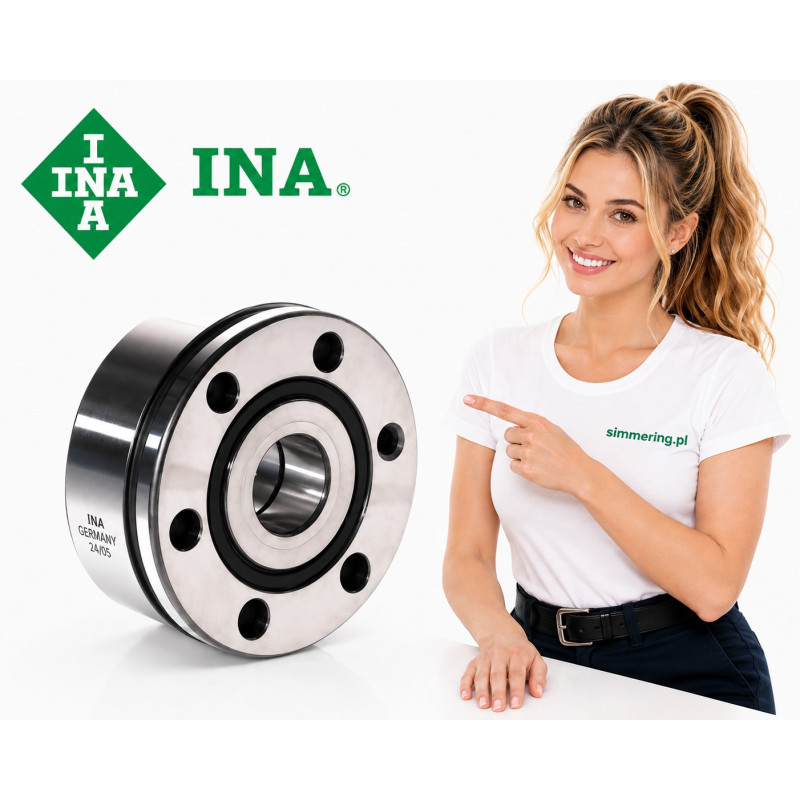

ZKLF 3080 2RS INA 30x80x28 - Łożysko Osiowe Skośne do Śrub Napędowych

INA ZKLF 3080 2RS to dwukierunkowe osiowe łożysko kulkowe skośne do śrub napędowych o wymiarach 30x80x28 mm. Konstrukcja ZKLF jest przeznaczona do precyzyjnego ustalania śrub napędowych i umożliwia przenoszenie obciążeń osiowych w obu kierunkach oraz obciążeń promieniowych. Wersja 2RS posiada uszczelnienia wargowe po obu stronach, a pierścień zewnętrzny wyposażony jest w otwory umożliwiające bezpośrednie mocowanie łożyska do konstrukcji.

Dane Techniczne INA ZKLF 3080 2RS

Producent: INA / Schaeffler
Oznaczenie: ZKLF3080-2RS
Aktualne oznaczenie: ZKLF3080-2RS-XL
Typ: osiowe łożysko kulkowe skośne
Konstrukcja: dwukierunkowa
Zastosowanie: śruby napędowe
Średnica otworu d: 30 mm
Średnica zewnętrzna D: 80 mm
Szerokość B: 28 mm
Wymiary: 30x80x28 mm
Uszczelnienie: 2RS, obustronne uszczelnienia wargowe
Mocowanie: otwory mocujące w pierścieniu zewnętrznym
Klasa: X-life
Masa: ok. 0,731 kg.

Parametry Katalogowe

Według aktualnych danych Schaeffler dla ZKLF3080-2RS-XL:

Nośność dynamiczna osiowa Ca: 32 000 N
Nośność statyczna osiowa C0a: 64 000 N
Graniczne obciążenie zmęczeniowe Cua: 3 850 N
Prędkość graniczna przy smarowaniu smarem: 5 000 obr./min
Bezpieczna termicznie prędkość pracy: 2 200 obr./min
Moment tarcia łożyska MR: 0,5 Nm
Masa: ok. 0,731 kg.

Konstrukcja ZKLF do Śrub Napędowych

Seria INA ZKLF została opracowana do łożyskowania śrub napędowych. Łożysko łączy w jednym zespole możliwość przejmowania obciążeń osiowych w obu kierunkach z wysoką sztywnością wymaganą w precyzyjnych układach pozycjonowania.

Konstrukcja umożliwia bezpośrednie przykręcenie pierścienia zewnętrznego do powierzchni montażowej. Dla ZKLF3080-2RS Schaeffler podaje 6 otworów w konstrukcji współpracującej oraz śruby mocujące M6.

Uszczelnienie 2RS

Przyrostek 2RS oznacza wykonanie z uszczelnieniami wargowymi po obu stronach łożyska. Uszczelnienia ograniczają przedostawanie się zanieczyszczeń do wnętrza oraz utratę środka smarnego.

Jest to istotna różnica względem wariantu ZKLF3080-2Z, który wykorzystuje inne rozwiązanie osłon.

Wymiary Montażowe

Podstawowe dane montażowe Schaeffler:

d: 30 mm
D: 80 mm
B: 28 mm
da min.: 40 mm
Da max.: 53 mm
Śruby mocujące: M6
Liczba otworów: 6.

Tolerancja średnicy otworu wynosi 0 / -0,005 mm, średnicy zewnętrznej 0 / -0,01 mm, natomiast szerokości 0 / -0,25 mm.

Zastosowanie INA ZKLF3080 2RS

Łożyska tej serii są przeznaczone przede wszystkim do precyzyjnego łożyskowania śrub napędowych. Znajdują zastosowanie w odpowiednio zaprojektowanych:

• obrabiarkach CNC
• śrubach kulowych
• osiach liniowych
• centrach obróbczych
• systemach pozycjonowania
• maszynach produkcyjnych
• precyzyjnych układach posuwu

Jak Dobrać ZKLF 3080 2RS?

Przy identyfikacji należy sprawdzić:

Producent: INA / Schaeffler
Seria: ZKLF
Oznaczenie: ZKLF3080-2RS
Wymiary: 30x80x28 mm
Konstrukcja: dwukierunkowa
Uszczelnienie: 2RS
Mocowanie: otwory w pierścieniu zewnętrznym
Zastosowanie: łożyskowanie śrub napędowych

Aktualna wersja katalogowa Schaeffler występuje jako ZKLF3080-2RS-XL, która zastępuje wcześniejsze oznaczenia ZKLF 3080.2RS i ZKLF3080-2RS.

FAQ - INA ZKLF 3080 2RS

Jakie wymiary ma INA ZKLF 3080 2RS?
Wymiary wynoszą 30x80x28 mm: otwór 30 mm, średnica zewnętrzna 80 mm i szerokość 28 mm.

Jakiego typu jest ZKLF3080-2RS?
Jest to dwukierunkowe osiowe łożysko kulkowe skośne przeznaczone do śrub napędowych.

Co oznacza 2RS?
Wersja 2RS posiada uszczelnienia wargowe po obu stronach.

Jaka jest nośność dynamiczna INA ZKLF3080-2RS?
Podstawowa nośność dynamiczna osiowa Ca wynosi 32 000 N.

Jaka jest nośność statyczna?
Podstawowa nośność statyczna osiowa C0a wynosi 64 000 N.

Jaka jest prędkość graniczna?
Schaeffler podaje 5 000 obr./min jako prędkość graniczną przy smarowaniu smarem.

Czy ZKLF3080-2RS ma otwory mocujące?
Tak. Konstrukcja ZKLF umożliwia mocowanie śrubami. Dla tego rozmiaru przewidziano 6 otworów i śruby M6.
