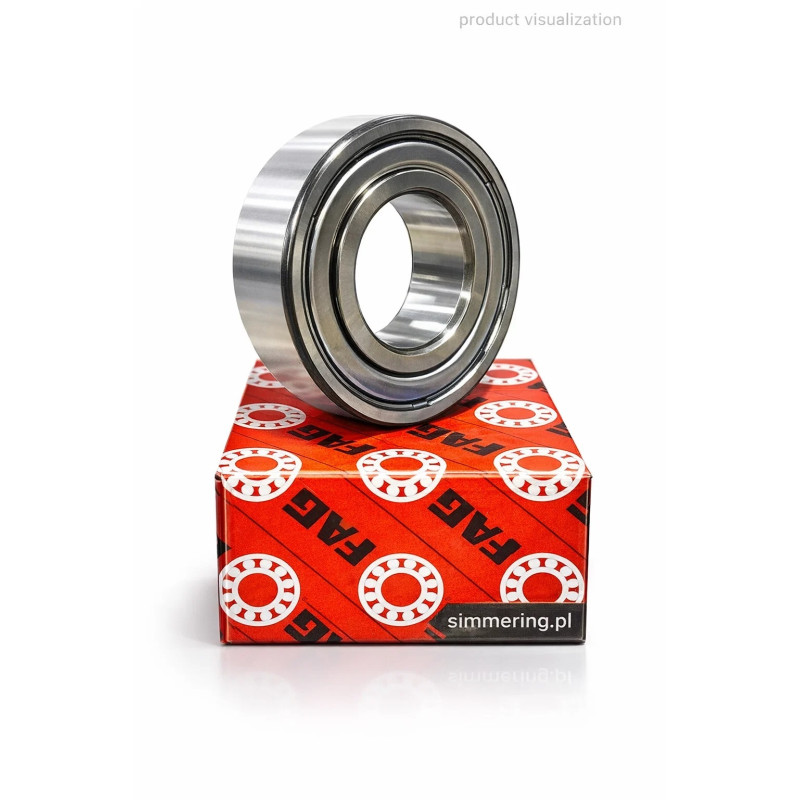

3303 BD 2Z TVH FAG 17x47x22,2 łożysko kulkowe skośne

Opis główny

Łożysko kulkowe skośne 3303 BD 2Z TVH FAG o wymiarach 17x47x22,2 mm to dwurzędowe łożysko toczne zaprojektowane do przenoszenia wysokich obciążeń promieniowych oraz osiowych w obu kierunkach przy zachowaniu stabilności pracy i kompaktowej konstrukcji.

Model ten należy do grupy łożysk kulkowych skośnych dwurzędowych, które stanowią rozwinięcie serii jednorzędowych 72xx i 73xx, oferując większą nośność oraz zdolność do pracy w bardziej wymagających warunkach. Dzięki swojej konstrukcji łożysko eliminuje konieczność stosowania par łożysk, co upraszcza montaż i redukuje koszty eksploatacyjne.

Wersja BD 2Z TVH wyróżnia się zoptymalizowaną geometrią kontaktu, stalowymi osłonami ochronnymi oraz wytrzymałym koszykiem poliamidowym, co zapewnia długą żywotność oraz wysoką odporność na obciążenia dynamiczne.

Budowa i konstrukcja

Łożysko FAG 3303 BD 2Z TVH to dwurzędowe łożysko kulkowe skośne z symetrycznym układem bieżni, umożliwiające przenoszenie sił osiowych w obu kierunkach oraz dużych obciążeń promieniowych.

Oznaczenie BD wskazuje na zmodyfikowaną konstrukcję wewnętrzną zwiększającą wydajność pracy. Osłony 2Z to metalowe zabezpieczenia po obu stronach, które chronią przed zanieczyszczeniami przy zachowaniu niskiego oporu toczenia.

Koszyk typu TVH wykonany z tworzywa poliamidowego zapewnia redukcję masy, cichą pracę oraz efektywne prowadzenie kulek nawet przy wysokich prędkościach.

Zastosowanie w aplikacjach przemysłowych

Łożysko kulkowe skośne 3303 BD 2Z TVH FAG znajduje zastosowanie w aplikacjach, gdzie wymagane jest jednoczesne przenoszenie obciążeń w wielu kierunkach oraz wysoka stabilność pracy.

Typowe zastosowania obejmują:
przekładnie przemysłowe i układy napędowe
maszyny produkcyjne i linie technologiczne
pompy, sprężarki i urządzenia rotacyjne
systemy transportowe i przenośniki
maszyny rolnicze i budowlane

W kategorii łożysk kulkowych skośnych model ten stanowi efektywne rozwiązanie dla bardziej wymagających aplikacji niż standardowe łożyska jednorzędowe.

Parametry techniczne

Średnica wewnętrzna: 17 mm
Średnica zewnętrzna: 47 mm
Szerokość: 22,2 mm
Typ: łożysko kulkowe skośne dwurzędowe
Uszczelnienie: 2Z metalowe osłony
Konstrukcja: BD zoptymalizowana geometria
Koszyk: TVH poliamidowy
Producent: FAG

Przewagi eksploatacyjne

przenoszenie obciążeń osiowych w obu kierunkach
większa nośność niż w łożyskach jednorzędowych
brak konieczności stosowania par łożysk
osłony 2Z zapewniają ochronę przy niskim tarciu
lekki i wytrzymały koszyk TVH
stabilna i cicha praca

FAQ

Czy łożysko 3303 BD 2Z TVH FAG przenosi obciążenia osiowe w obu kierunkach?
Tak, dzięki dwurzędowej konstrukcji może przenosić siły osiowe w obu kierunkach.

Czy osłony 2Z są wystarczające w środowisku zapylonym?
Zapewniają podstawową ochronę, jednak w bardzo trudnych warunkach zaleca się dodatkowe zabezpieczenia.

Czy to łożysko zastępuje parę łożysk jednorzędowych?
Tak, jego konstrukcja eliminuje potrzebę stosowania dwóch łożysk w układzie.

Czy koszyk TVH wpływa na pracę łożyska?
Tak, zapewnia cichą pracę, mniejszą masę oraz lepsze prowadzenie kulek.
