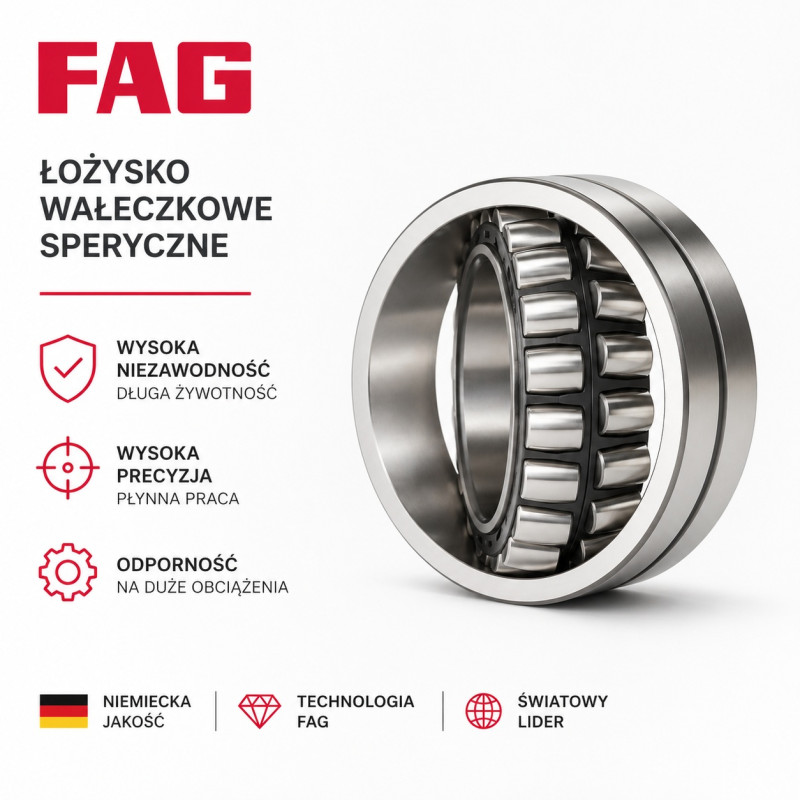

24156-BE-XL-K30-C3 FAG Łożysko Baryłkowe Dwurzędowe 280x460x180

24156-BE-XL-K30-C3 FAG Łożysko Baryłkowe Dwurzędowe 280x460x180

24156-BE-XL-K30-C3 FAG to dwurzędowe łożysko baryłkowe przeznaczone do bardzo wysokich obciążeń promieniowych oraz obciążeń osiowych działających w obu kierunkach w ciężkich układach przemysłowych, przekładniach, maszynach górniczych i wysokoobciążonych systemach transmisji napędu. Konstrukcja 280x460x180 mm została opracowana do pracy w aplikacjach narażonych na ugięcia wału, niewspółosiowość oraz zmienne warunki dynamiczne.

Łożyska baryłkowe różnią się od standardowych łożysk walcowych i kulkowych możliwością kompensacji niewspółosiowości dzięki kulistej bieżni pierścienia zewnętrznego oraz zastosowaniu dwóch rzędów baryłkowych elementów tocznych.

Konstrukcja 24156-BE-XL-K30-C3 umożliwia:

• przenoszenie bardzo wysokich obciążeń promieniowych
• przenoszenie obciążeń osiowych w obu kierunkach
• kompensację ugięć wału
• pracę przy niewspółosiowości
• stabilną pracę w ciężkich warunkach przemysłowych
• zwiększenie trwałości układu napędowego

Oznaczenie 24156-BE-XL-K30-C3 zawiera kluczowe informacje konstrukcyjne:

• 24156 = seria ciężkich łożysk baryłkowych o dużej szerokości
• BE = zoptymalizowana konstrukcja wewnętrzna o zwiększonej nośności
• XL = technologia FAG X-Life
• K30 = otwór stożkowy 1:30
• C3 = zwiększony luz promieniowy

Technologia X-Life stosowana przez FAG oznacza:

• ulepszoną geometrię bieżni
• zoptymalizowaną powierzchnię kontaktu
• wyższą nośność dynamiczną
• ograniczenie temperatury pracy
• wydłużenie trwałości eksploatacyjnej
• możliwość pracy przy wyższych obrotach

Oznaczenie K30 oznacza otwór stożkowy o stożkowatości 1:30 przeznaczony do montażu:

• bezpośrednio na wale stożkowym
• z tuleją wciąganą
• z tuleją wciskaną

Otwór stożkowy umożliwia:

• łatwiejszy montaż
• dokładniejszą regulację luzu
• stabilne osadzenie na wale
• pracę przy bardzo dużych obciążeniach

Luz promieniowy C3 zapewnia:

• kompensację rozszerzalności cieplnej
• stabilniejszą pracę przy dużym obciążeniu
• możliwość pracy przy podwyższonej temperaturze
• poprawę warunków smarowania

Łożysko 24156-BE-XL-K30-C3 FAG posiada:

• średnicę wewnętrzną d = 280 mm
• średnicę zewnętrzną D = 460 mm
• szerokość B = 180 mm
• masę około 114 kg
• nośność dynamiczną około 3300 kN
• nośność statyczną około 5200 kN
• prędkość graniczną około 1230 obr./min

Łożyska baryłkowe FAG serii 241 stosowane są między innymi w:

• przekładniach przemysłowych
• kruszarkach
• maszynach górniczych
• papierniach
• walcarkach
• ciężkich układach transportowych
• urządzeniach hutniczych
• systemach przeniesienia napędu

Fraza 24156-BE-XL-K30-C3 FAG 280x460x180 łożysko baryłkowe jest często wyszukiwana podczas serwisowania ciężkich układów przemysłowych wymagających bardzo wysokiej nośności i kompensacji niewspółosiowości.

Budowa i charakterystyka pracy

24156-BE-XL-K30-C3 FAG wykorzystuje dwurzędową konstrukcję baryłkową z kulistą bieżnią pierścienia zewnętrznego umożliwiającą samoczynną kompensację odchyłek wału.

Najważniejsze cechy konstrukcyjne:

• dwurzędowe łożysko baryłkowe
• technologia FAG X-Life
• konstrukcja BE o zwiększonej nośności
• otwór stożkowy K30
• zwiększony luz C3
• wysoka odporność na przeciążenia
• możliwość kompensacji niewspółosiowości
• bardzo duża nośność promieniowa

Symetryczne rolki baryłkowe poprawiają rozkład obciążeń i umożliwiają stabilną pracę przy dużych ugięciach wału oraz odkształceniach obudowy.

Zastosowanie w aplikacjach przemysłowych

Łożyska baryłkowe FAG serii 241 projektowane są do pracy w ciężkich aplikacjach przemysłowych wymagających bardzo dużej wytrzymałości mechanicznej oraz odporności na przeciążenia dynamiczne.

Model 24156-BE-XL-K30-C3 FAG znajduje zastosowanie między innymi w:

• przekładniach przemysłowych
• kruszarkach
• walcarkach
• papierniach
• urządzeniach górniczych
• systemach transportowych
• maszynach hutniczych
• ciężkich napędach przemysłowych

Łożyska baryłkowe szczególnie dobrze sprawdzają się w aplikacjach, gdzie występują:

• duże obciążenia promieniowe
• niewspółosiowość wału
• ugięcia konstrukcji
• wysoka temperatura pracy
• zmienne warunki dynamiczne

Technical specification

Type: Double row spherical roller bearing

Bearing designation: 24156-BE-XL-K30-C3

Manufacturer: FAG

Bearing type: Spherical roller bearing

Design: BE optimized internal construction

X-Life technology: XL

Bore type: K30 tapered bore 1:30

Internal clearance: C3 increased radial clearance

Cage: Steel cage

Sealing: Open bearing without seals

Inner diameter: 280 mm

Outer diameter: 460 mm

Width: 180 mm

Dynamic load rating: Approx. 3300 kN

Static load rating: Approx. 5200 kN

Limiting speed: Approx. 1230 rpm

Weight: Approx. 114 kg

Load type: Very high radial loads and axial loads in both directions

Applications: Gearboxes, crushers, mining machinery, paper mills, rolling mills, heavy industrial drives

FAQ

Co oznacza K30 w łożyskach FAG?

K30 oznacza otwór stożkowy o stożkowatości 1:30 przeznaczony do montażu na wale stożkowym lub tulei.

Co oznacza XL w łożyskach FAG?

XL oznacza technologię X-Life zapewniającą wyższą trwałość, większą nośność i niższą temperaturę pracy.

Jakie obciążenia przenosi 24156-BE-XL-K30-C3?

Łożysko przenosi bardzo wysokie obciążenia promieniowe oraz obciążenia osiowe działające w obu kierunkach.

Dlaczego stosuje się luz C3?

Luz C3 umożliwia kompensację rozszerzalności cieplnej oraz poprawia warunki pracy przy dużych obciążeniach i podwyższonej temperaturze.

Gdzie stosuje się łożyska baryłkowe serii 241?

Najczęściej w przekładniach przemysłowych, kruszarkach, walcarkach, papierniach i ciężkich systemach napędowych.
