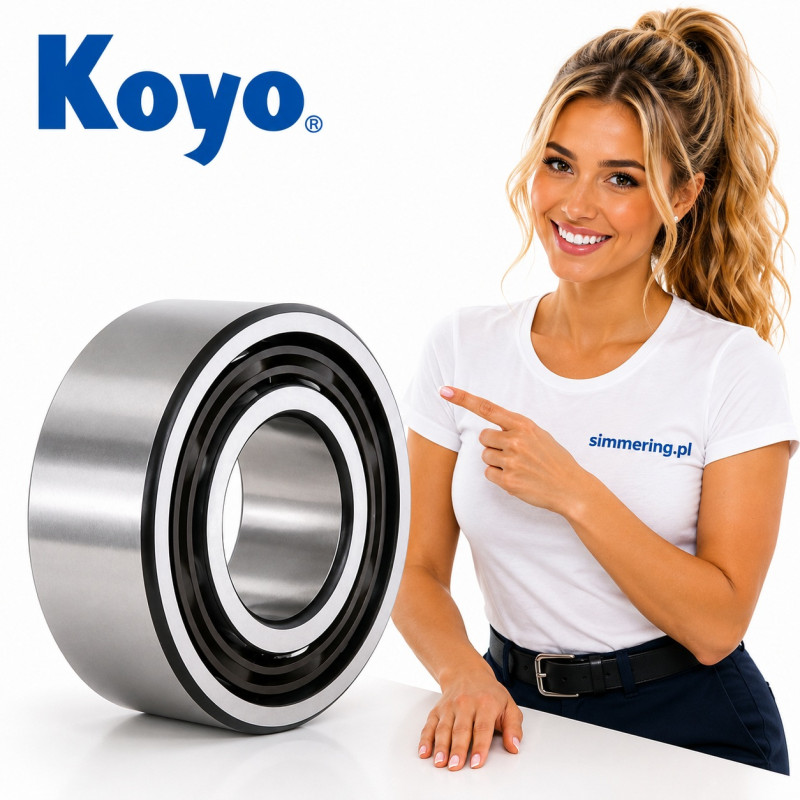

KOYO 3207 35x72x27 Łożysko Kulkowe Skośne Dwurzędowe

KOYO 3207 to dwurzędowe łożysko kulkowe skośne o wymiarach 35x72x27 mm. Oficjalny katalog Koyo/JTEKT klasyfikuje 3207 jako łożysko dwurzędowe w wykonaniu otwartym. Konstrukcja umożliwia przenoszenie obciążeń promieniowych oraz osiowych działających w obu kierunkach.

Dane techniczne KOYO 3207

Producent: KOYO / JTEKT
Oznaczenie: 3207
Typ: Łożysko kulkowe skośne
Konstrukcja: Dwurzędowa
Wykonanie: Otwarte
Średnica otworu d: 35 mm
Średnica zewnętrzna D: 72 mm
Szerokość B: 27 mm
Wymiary: 35x72x27 mm
Minimalne sfazowanie r: 1,1 mm
Liczba rzędów: 2
Elementy toczne: Kulki
Uszczelnienie: Brak
Masa: ok. 0,480 kg.

Parametry katalogowe

Oficjalne dane Koyo/JTEKT dla 3207:

Podstawowa nośność dynamiczna Cr: 46,0 kN
Podstawowa nośność statyczna C0r: 37,5 kN
Graniczne obciążenie zmęczeniowe Cu: 1,95 kN
Prędkość graniczna, smar: 5 600 obr./min
Prędkość graniczna, olej: 7 500 obr./min
Położenie punktu działania a: 46,9 mm.

Wymiary 35x72x27 mm

Podstawowe wymiary montażowe:

d: 35 mm
D: 72 mm
B: 27 mm
r min.: 1,1 mm

Wymiary 35x72x27 mm są bezpośrednio potwierdzone w oficjalnej bazie produktowej Koyo/JTEKT.

Konstrukcja dwurzędowa

KOYO 3207 posiada dwa rzędy kulek pracujących w bieżniach o geometrii skośnej. Taka konstrukcja pozwala na jednoczesne przenoszenie obciążeń promieniowych i osiowych.

W przeciwieństwie do pojedynczego jednorzędowego łożyska skośnego, konstrukcja dwurzędowa umożliwia przejmowanie obciążeń osiowych w obu kierunkach.

Wykonanie otwarte

Podstawowe KOYO 3207 jest łożyskiem otwartym, bez zintegrowanych uszczelnień lub blaszek ochronnych. Jest to istotne przy doborze zamiennika, ponieważ wersje z dodatkowymi przyrostkami mogą posiadać inne wykonanie.

Wymiary montażowe

Koyo/JTEKT podaje następujące wartości referencyjne:

Minimalna średnica odsadzenia wału da: 42 mm
Maksymalna średnica odsadzenia oprawy Da: 65 mm
Maksymalny promień zaokrąglenia ra: 1 mm
Położenie punktu działania a: 46,9 mm.

Najważniejsze cechy

• dwurzędowe łożysko kulkowe skośne,
• wymiary 35x72x27 mm,
• możliwość przenoszenia obciążeń kombinowanych,
• obciążenia osiowe w obu kierunkach,
• nośność dynamiczna 46,0 kN,
• nośność statyczna 37,5 kN,
• wykonanie otwarte.

Zastosowanie KOYO 3207

Łożyska dwurzędowe skośne stosuje się w węzłach wymagających jednoczesnego prowadzenia promieniowego i osiowego wału, między innymi w przekładniach, pompach, napędach, maszynach przemysłowych, urządzeniach rolniczych oraz układach transmisyjnych.

Dobór powinien uwzględniać rzeczywiste obciążenie, prędkość, temperaturę, smarowanie, pasowanie wału i oprawy oraz wymagany okres trwałości.

Jak dobrać zamiennik KOYO 3207?

Przy doborze należy sprawdzić:

Oznaczenie: 3207
Producent: KOYO / JTEKT
Typ: Dwurzędowe łożysko kulkowe skośne
Wymiary: 35x72x27 mm
Średnica otworu: 35 mm
Średnica zewnętrzna: 72 mm
Szerokość: 27 mm
Wykonanie: Otwarte
Nośność dynamiczna: 46,0 kN
Nośność statyczna: 37,5 kN.

Przyrostki występujące po oznaczeniu 3207 należy sprawdzić oddzielnie, ponieważ mogą określać m.in. uszczelnienie lub specjalne wykonanie łożyska.

FAQ - najważniejsze pytania techniczne

Jakie wymiary ma KOYO 3207?
Wymiary wynoszą 35x72x27 mm.

Jakiego typu jest KOYO 3207?
Jest to dwurzędowe łożysko kulkowe skośne.

Czy KOYO 3207 jest uszczelnione?
Nie. Podstawowe wykonanie 3207 jest otwarte.

Jaka jest nośność dynamiczna KOYO 3207?
Podstawowa nośność dynamiczna Cr wynosi 46,0 kN.

Jaka jest nośność statyczna?
Podstawowa nośność statyczna C0r wynosi 37,5 kN.

Jaka jest prędkość graniczna?
Koyo/JTEKT podaje 5 600 obr./min przy smarowaniu smarem oraz 7 500 obr./min przy smarowaniu olejem.

Ile waży KOYO 3207?
Masa referencyjna wynosi około 0,480 kg.
