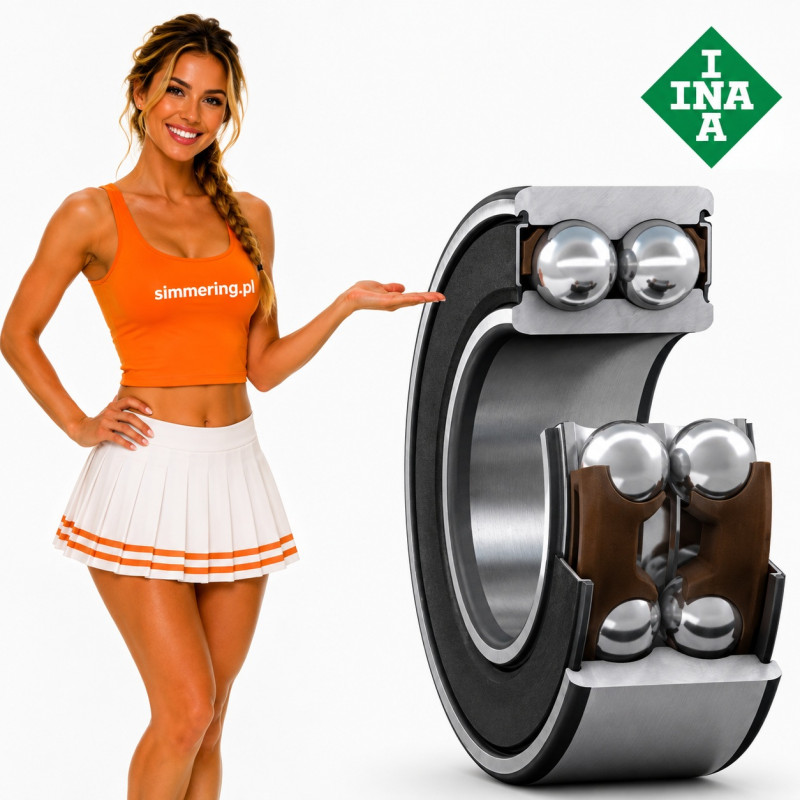

INA 3008 ZZ 40x68x21 Łożysko Kulkowe Skośne Dwurzędowe

Co to jest INA 3008 ZZ?

INA 3008 ZZ, katalogowo spotykane jako 3008-2Z lub 3008-B-2Z-TVH, to dwurzędowe łożysko kulkowe skośne o wymiarach 40x68x21 mm, wyposażone w metalowe blaszki ochronne po obu stronach. Konstrukcja dwurzędowa umożliwia przenoszenie obciążeń promieniowych oraz sił osiowych działających w obu kierunkach. Dla wykonania 3008-B-2Z-TVH podawany jest nominalny kąt działania 25°.

Dane techniczne INA 3008 ZZ

Producent: INA

Oznaczenie handlowe: 3008 ZZ

Oznaczenie katalogowe: 3008-2Z / 3008-B-2Z-TVH

Typ: Łożysko kulkowe skośne

Konstrukcja: Dwurzędowa

Średnica otworu d: 40 mm

Średnica zewnętrzna D: 68 mm

Szerokość B: 21 mm

Wymiary: 40x68x21 mm

Kąt działania: 25°

Osłony: Metalowe blaszki po obu stronach

Koszyk: Poliamidowy

Masa: około 0,25 kg

Parametry katalogowe

Dla wykonania INA 3008-2Z dostępne dane techniczne wskazują:

Podstawowa nośność dynamiczna Cr: około 25 kN

Podstawowa nośność statyczna C0r: około 21,3 kN

Graniczne obciążenie zmęczeniowe Cur: około 1,11 kN

Kąt działania: 25°

Luz wewnętrzny: Normalny

Masa: około 0,25 kg

W zależności od dokładnego wykonania katalogowego mogą występować różnice w wartościach granicznych, dlatego przy krytycznych aplikacjach należy kierować się pełnym oznaczeniem znajdującym się na łożysku.

Co oznacza 3008?

Oznaczenie 3008 identyfikuje serię i wielkość dwurzędowego łożyska kulkowego skośnego.

Podstawowe wymiary wynoszą:

d: 40 mm

D: 68 mm

B: 21 mm

Wymiar montażowy to zatem 40x68x21 mm.

Co oznacza ZZ lub 2Z?

ZZ jest powszechnie stosowanym oznaczeniem handlowym dla łożyska posiadającego metalowe blaszki ochronne po obu stronach.

W nomenklaturze INA/Schaeffler stosowane jest oznaczenie 2Z.

Blaszki ochronne:

• ograniczają przedostawanie się zanieczyszczeń,
• pomagają zatrzymać środek smarny,
• nie pracują jak typowe stykowe uszczelnienia gumowe,
• pozwalają zachować niewielkie opory ruchu.

Dla INA 3008-2Z potwierdzone są metalowe blaszki ochronne po obu stronach.

Konstrukcja dwurzędowa

INA 3008-2Z jest dwurzędowym łożyskiem kulkowym skośnym, a nie zwykłym jednorzędowym łożyskiem kulkowym.

Dwurzędowa konstrukcja odpowiada funkcjonalnie układowi dwóch jednorzędowych łożysk skośnych ustawionych odpowiednio względem siebie, ale zajmuje mniej miejsca osiowego.

Pozwala to na przenoszenie:

• wysokich obciążeń promieniowych,
• obciążeń osiowych w jednym kierunku,
• obciążeń osiowych w przeciwnym kierunku,
• obciążeń kombinowanych.

Źródła produktowe dla INA 3008-2Z klasyfikują ten model jednoznacznie jako double row angular contact ball bearing.

Kąt działania 25°

Dla wykonania 3008-B-2Z-TVH nominalny kąt działania wynosi 25°.

Kąt działania jest istotnym parametrem łożyska skośnego, ponieważ wpływa na jego zdolność do przenoszenia sił osiowych.

Z tego względu przy doborze zamiennika nie należy kierować się wyłącznie wymiarami 40x68x21 mm.

Koszyk poliamidowy

W wykonaniu 3008-B-2Z-TVH stosowany jest koszyk z tworzywa, określany jako koszyk poliamidowy. Dane dla 3008-2Z wskazują również wykonanie z poliamidu PA66 wzmacnianego włóknem szklanym.

Materiał koszyka jest istotnym elementem pełnej specyfikacji łożyska i powinien być uwzględniany przy doborze zamiennika do wymagających warunków pracy.

INA 3008 ZZ a zwykłe łożysko kulkowe

3008 ZZ nie jest standardowym łożyskiem kulkowym zwykłym typu deep groove.

Jest to dwurzędowe łożysko kulkowe skośne.

Ta różnica jest istotna, ponieważ konstrukcja skośna pozwala efektywnie przenosić jednocześnie obciążenia promieniowe i osiowe, a wersja dwurzędowa może ustalać wał osiowo w obu kierunkach.

Typowe zastosowania INA 3008 ZZ

Dwurzędowe łożyska kulkowe skośne mogą być stosowane w odpowiednio zaprojektowanych:

• przekładniach,
• pompach,
• napędach przemysłowych,
• maszynach produkcyjnych,
• urządzeniach transportowych,
• maszynach rolniczych,
• wałach wymagających ustalenia osiowego,
• węzłach z obciążeniem kombinowanym.

Ostateczny dobór powinien uwzględniać wielkość i kierunek obciążenia, prędkość obrotową, temperaturę, pasowanie oraz wymagany luz wewnętrzny.

Jak dobrać zamiennik INA 3008 ZZ?

Przy doborze należy sprawdzić:

Producent: INA

Seria: 3008

Wymiary: 40x68x21 mm

Typ: Łożysko kulkowe skośne

Konstrukcja: Dwurzędowa

Osłony: Metalowe po obu stronach

Oznaczenie osłon: 2Z / handlowo ZZ

Kąt działania: 25° dla wykonania B

Koszyk: Zgodny z pełnym oznaczeniem

Sam wymiar 40x68x21 mm nie wystarcza do prawidłowej identyfikacji łożyska.

FAQ - najważniejsze pytania techniczne

Jakie wymiary ma INA 3008 ZZ?
Łożysko ma 40 mm średnicy otworu, 68 mm średnicy zewnętrznej i 21 mm szerokości.

Czy INA 3008 ZZ jest łożyskiem jednorzędowym?
Nie. Jest to dwurzędowe łożysko kulkowe skośne.

Co oznacza ZZ?
ZZ oznacza handlowo metalowe blaszki ochronne po obu stronach. W oznaczeniach INA stosowane jest 2Z.

Jaki kąt działania ma INA 3008-B-2Z-TVH?
Nominalny kąt działania wynosi 25°.

Czy 3008 ZZ może przenosić obciążenia osiowe w obu kierunkach?
Tak. Dwurzędowa konstrukcja skośna umożliwia przenoszenie obciążeń osiowych działających w obu kierunkach.

Najczęściej zadawane pytania przez mechaników i utrzymanie ruchu

Czy 3008 ZZ i 3008-2Z oznaczają ten sam sposób ochrony?
Tak. ZZ jest popularnym oznaczeniem handlowym, natomiast INA stosuje oznaczenie 2Z dla blaszek ochronnych po obu stronach.

Czy 3008 ZZ jest uszczelnione gumą?
Nie. Wersja 2Z posiada metalowe blaszki ochronne.

Czy można dobrać 3008 tylko po wymiarach 40x68x21?
Nie. Należy sprawdzić konstrukcję dwurzędową, kąt działania, osłony i pełne oznaczenie producenta.

Jaka jest masa INA 3008-2Z?
Masa wynosi około 0,25 kg.

Czy INA 3008-2Z jest fabrycznie nasmarowane?
Tak, warianty z obustronnymi blaszkami są oferowane jako fabrycznie nasmarowane.
