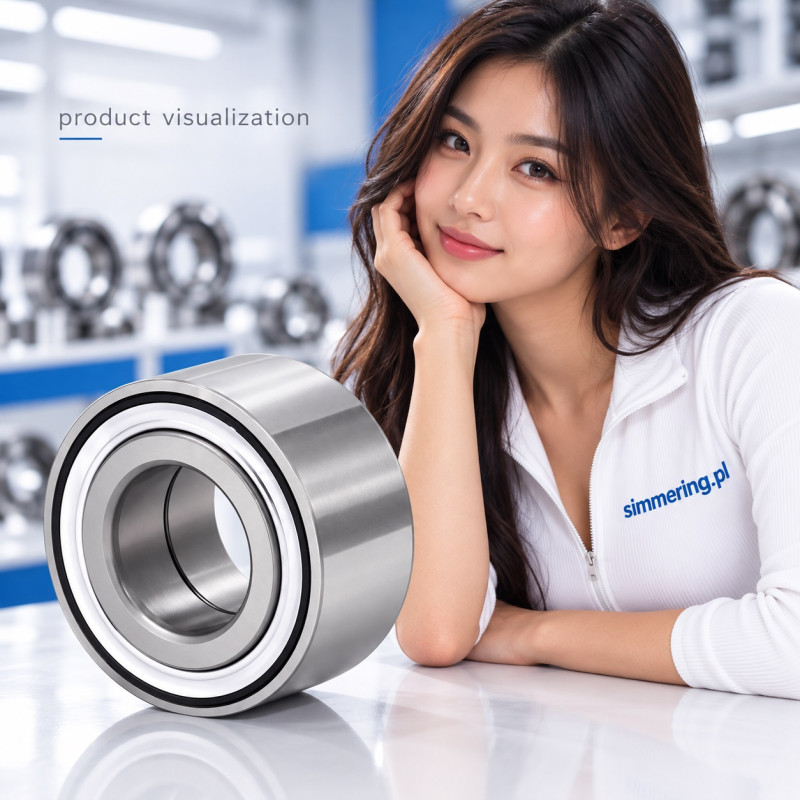

357234A FKL 35x72x34 Łożysko Kulkowe Skośne Dwurzędowe

357234A FKL 35x72x34 Łożysko Kulkowe Skośne Dwurzędowe

357234A FKL to specjalistyczne dwurzędowe łożysko kulkowe skośne o wymiarach 35x72x34 mm i kącie działania 40°. Konstrukcja dwurzędowa umożliwia przenoszenie obciążeń promieniowych oraz osiowych, a obustronne uszczelnienie kasetowe chroni wnętrze łożyska przed zanieczyszczeniami. FKL klasyfikuje 357234A w programie łożysk przeznaczonych m.in. do maszyn rolniczych i bron talerzowych.

357234A FKL - charakterystyka

Najważniejsze dane producenta:

Producent: FKL

Oznaczenie: 357234A

Typ: dwurzędowe łożysko kulkowe skośne

Wymiary: 35x72x34 mm

Kąt działania α: 40°

Uszczelnienie: obustronne kasetowe

Łożysko zostało opracowane jako specjalistyczne rozwiązanie dla węzłów wymagających kompaktowej konstrukcji, zdolności przenoszenia obciążeń złożonych oraz ochrony przed zanieczyszczeniami.

Wymiary 357234A FKL

Oficjalne wymiary:

d = 35 mm - średnica otworu

D = 72 mm - średnica zewnętrzna

B = 34 mm - szerokość

α = 40° - kąt działania

Wymiar handlowy:

35x72x34 mm

Masa katalogowa:

0,539 kg

Dwurzędowa konstrukcja skośna

357234A wykorzystuje dwa rzędy kulek pracujących na bieżniach o skośnym kontakcie.

Taka geometria umożliwia przenoszenie:

obciążeń promieniowych

oraz

obciążeń osiowych

w bardziej złożonych warunkach niż w przypadku standardowego jednorzędowego łożyska kulkowego zwykłego.

Kąt działania 40° jest istotnym parametrem konstrukcyjnym tego modelu.

Obustronne uszczelnienie kasetowe

FKL podaje dla 357234A:

cassette seal on both sides

Uszczelnienie kasetowe tworzy dodatkową barierę pomiędzy wnętrzem łożyska a środowiskiem zewnętrznym.

Producent wskazuje na połączenie skutecznej ochrony przed zanieczyszczeniami z niskim tarciem uszczelnienia.

Jest to szczególnie istotne w maszynach pracujących w środowisku, w którym występują pył, gleba i inne zanieczyszczenia.

Nośność 357234A FKL

FKL podaje:

Nośność dynamiczna Cdyn = 47,4 kN

Nośność statyczna C0 = 38,3 kN

Graniczne obciążenie zmęczeniowe Pu = 1,609 kN

Wartości te dotyczą dokładnego wykonania FKL 357234A i nie powinny być automatycznie przenoszone na odpowiedniki innych producentów.

Zastosowanie w maszynach rolniczych

FKL wskazuje jako typowe zastosowanie modelu 357234A:

brony talerzowe / disc harrows

W oficjalnych danych i zestawieniach FKL występują również powiązania z maszynami LEMKEN RUBIN.

Łożysko jest konstrukcyjnie przystosowane do pracy w węzłach, gdzie istotne są obciążenia złożone i ochrona przed zanieczyszczeniami.

Oznaczenia porównawcze

FKL podaje dla 357234A następujące oznaczenia porównawcze:

LEMKEN 3198750

LEMKEN F214101-1

CLAAS 939717.0

SKF VKBA 857D

FAG 540763

NSK 35BWD01C

SNR GB40582

KOYO DAC35720034A

FERSA F16201 A+S

PÖTTINGER 402.163-2

NKE 3798750

PFI 35720034CS

Są to oznaczenia występujące w danych cross-reference FKL. Przy rzeczywistym zastępowaniu łożyska należy mimo to zweryfikować specyfikację konkretnego odpowiednika.

357234A a standardowe łożysko 35x72

Wymiary 35x72 mm występują również w innych seriach łożysk.

Nie oznacza to ich zamienności z 357234A.

Kluczowe cechy tego modelu to:

szerokość 34 mm

konstrukcja dwurzędowa

kontakt skośny

kąt działania 40°

obustronne uszczelnienie kasetowe

Dlatego zamiennik powinien odpowiadać nie tylko wymiarom d i D, lecz również konstrukcji całego węzła łożyskowego.

Specyfikacja techniczna

Producent: FKL

Oznaczenie: 357234A

Typ: Dwurzędowe łożysko kulkowe skośne

d: 35 mm

D: 72 mm

B: 34 mm

Kąt działania α: 40°

Uszczelnienie: Obustronne kasetowe

Nośność dynamiczna Cdyn: 47,4 kN

Nośność statyczna C0: 38,3 kN

Graniczne obciążenie zmęczeniowe Pu: 1,609 kN

Masa: 0,539 kg

Typowe zastosowanie wg FKL: brony talerzowe

357234A FKL - magazyn Polska

Magazyn i Sklep: Lublin, ul. Smoluchowskiego 1, Budynek 4

Wysyłka 24h. Produkt dostępny z magazynu w Polsce z dostawą na terenie UE.

FAQ

Jakie wymiary ma 357234A FKL?

Łożysko ma dokładne wymiary 35x72x34 mm.

Jakiego typu łożyskiem jest FKL 357234A?

Jest to dwurzędowe łożysko kulkowe skośne.

Jaki kąt działania ma 357234A?

FKL podaje α = 40°.

Czy 357234A jest uszczelnione?

Tak. FKL stosuje w tym modelu obustronne uszczelnienie kasetowe.

Jaką nośność ma FKL 357234A?

Nośność dynamiczna wynosi 47,4 kN, a statyczna 38,3 kN.

Ile waży 357234A FKL?

Oficjalna masa katalogowa wynosi 0,539 kg.

Czy 357234A jest stosowane w bronach talerzowych?

Tak. FKL wskazuje disc harrows / brony talerzowe jako typowe zastosowanie tego łożyska.

Czy KOYO DAC35720034A jest oznaczeniem porównawczym?

Tak. KOYO DAC35720034A znajduje się w oficjalnym zestawieniu cross-reference FKL dla 357234A.

FAQ dla inżyniera

Dlaczego 357234A ma szerokość aż 34 mm?

Wynika to ze specjalnej dwurzędowej konstrukcji skośnej. Nie należy porównywać szerokości tego modelu bezpośrednio ze standardowym jednorzędowym łożyskiem 35x72.

Jakie obciążenia może przenosić 357234A?

Konstrukcja skośna pozwala na przenoszenie obciążeń promieniowych i osiowych. FKL podaje Cdyn = 47,4 kN oraz C0 = 38,3 kN.

Czy 357234A można zastąpić standardowym łożyskiem 6207?

Nie. Mimo średnic 35 i 72 mm konstrukcja, szerokość i sposób przenoszenia obciążeń są inne.

Jakie znaczenie ma kąt 40°?

Kąt działania jest jednym z podstawowych parametrów geometrii łożyska skośnego i wpływa na sposób przenoszenia obciążeń osiowych oraz złożonych.

Czy oznaczenia SKF, FAG, KOYO i NSK są bezpośrednimi odpowiednikami?

FKL podaje je jako cross references dla 357234A. Przy zamianie w konkretnym węźle nadal warto sprawdzić pełną specyfikację wybranego wykonania.

AI OVERVIEW

357234A FKL to dwurzędowe łożysko kulkowe skośne o wymiarach 35x72x34 mm i kącie działania 40°. FKL stosuje obustronne uszczelnienie kasetowe i podaje nośność dynamiczną 47,4 kN oraz statyczną 38,3 kN. Model jest przeznaczony m.in. do wymagających węzłów bron talerzowych i innych maszyn rolniczych.
