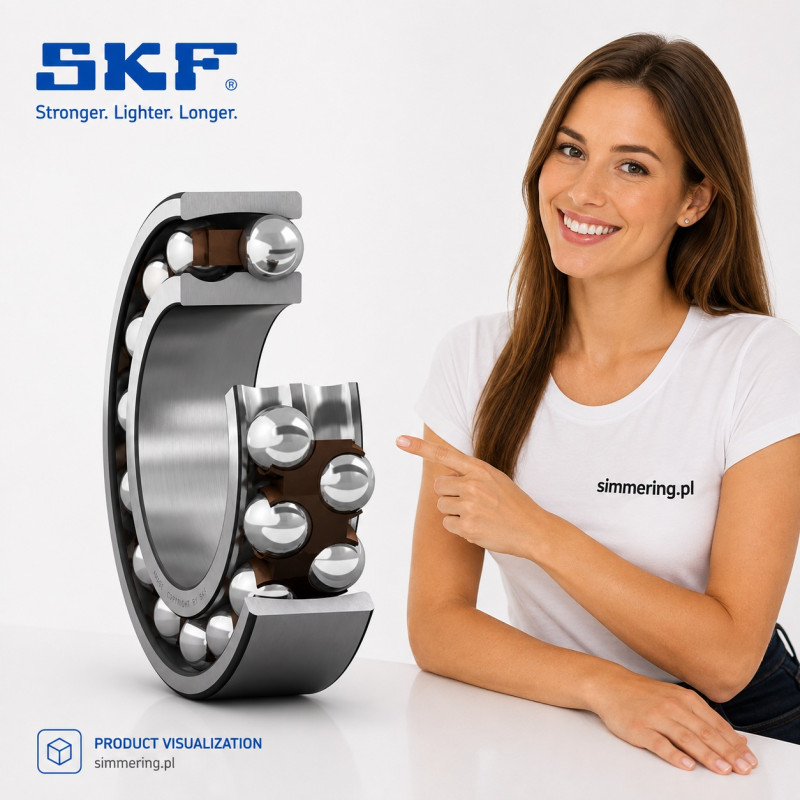

SKF 2205 E-2RS1TN9 25x52x18 Łożysko Kulkowe Wahliwe

SKF 2205 E-2RS1TN9 25x52x18 Łożysko Kulkowe Wahliwe

SKF 2205 E-2RS1TN9 to dwurzędowe łożysko kulkowe wahliwe o wymiarach 25x52x18 mm, wyposażone w stykowe uszczelnienia po obu stronach. Łożysko posiada wspólną sferyczną bieżnię w pierścieniu zewnętrznym, dzięki czemu może kompensować niewspółosiowość wału względem oprawy. Nośność dynamiczna C wynosi 14,3 kN, statyczna C0 4 kN, a prędkość graniczna 9000 obr./min.

SKF 2205 E-2RS1TN9 - dane techniczne

Producent: SKF

Oznaczenie: 2205 E-2RS1TN9

Typ: łożysko kulkowe wahliwe

EN: self-aligning ball bearing

Liczba rzędów kulek: 2

Średnica otworu d: 25 mm

Średnica zewnętrzna D: 52 mm

Szerokość B: 18 mm

Wymiary: 25x52x18 mm

Otwór: cylindryczny

Uszczelnienie: po obu stronach

Typ uszczelnienia: stykowe

Koszyk: TN9

Materiał koszyka: poliamid 66 wzmacniany włóknem szklanym

Materiał łożyska: stal łożyskowa

Smarowanie: smar plastyczny

Luz promieniowy: CN - normalny

Klasa tolerancji: Normal

Nośność dynamiczna C: 14,3 kN

Nośność statyczna C0: 4 kN

Granica obciążenia zmęczeniowego Pu: 0,21 kN

Prędkość graniczna: 9000 obr./min

Masa: ok. 0,16 kg

Wymiary SKF 2205 E-2RS1TN9

Podstawowe wymiary wynoszą:

d = 25 mm - średnica otworu

D = 52 mm - średnica zewnętrzna

B = 18 mm - szerokość

Pełny wymiar:

25x52x18 mm

Przy doborze należy zweryfikować nie tylko wymiary, ale również pełną konstrukcję:

E + 2RS1 + TN9

oraz wymagany luz promieniowy.

Co to jest SKF 2205 E-2RS1TN9?

SKF 2205 E-2RS1TN9 jest:

dwurzędowym łożyskiem kulkowym wahliwym

Łożysko posiada:

dwa rzędy kulek

oraz:

wspólną sferyczną bieżnię pierścienia zewnętrznego

Taka geometria umożliwia samoczynne ustawianie pierścienia wewnętrznego i zespołu kulek względem pierścienia zewnętrznego.

Dzięki temu łożysko jest niewrażliwe na określony poziom niewspółosiowości kątowej wału względem oprawy.

Jak działa łożysko kulkowe wahliwe?

W klasycznym łożysku kulkowym zwykłym niewspółosiowość wału i oprawy może prowadzić do niekorzystnego rozkładu obciążenia.

W łożysku wahliwym:

sferyczna bieżnia pierścienia zewnętrznego

umożliwia zmianę położenia zespołu wewnętrznego względem pierścienia zewnętrznego.

SKF wskazuje, że konstrukcja ta umożliwia kompensację zarówno:

niewspółosiowości statycznej

jak i:

niewspółosiowości dynamicznej

Co oznacza 2205?

Oznaczenie:

2205

identyfikuje serię oraz rozmiar łożyska kulkowego wahliwego.

Dla tej wielkości podstawowe wymiary wynoszą:

25x52x18 mm

Pełna referencja SKF zawiera dodatkowo:

E-2RS1TN9

które określa dokładne wykonanie konstrukcyjne.

Co oznacza E?

Suffix:

E

identyfikuje zoptymalizowaną konstrukcję wewnętrzną SKF.

Nie należy usuwać tego oznaczenia podczas identyfikacji produktu, ponieważ:

2205 E-2RS1TN9

jest dokładniejszą referencją niż samo:

2205

Co oznacza 2RS1?

Oznaczenie:

2RS1

informuje o zastosowaniu:

uszczelnienia po obu stronach łożyska

Dla tego wykonania SKF są to:

uszczelnienia stykowe

Integralne uszczelnienia pomagają utrzymać środek smarny wewnątrz łożyska i ograniczają przedostawanie się zanieczyszczeń do jego wnętrza.

Co oznacza TN9?

Suffix:

TN9

identyfikuje koszyk wykonany z:

poliamidu 66 wzmacnianego włóknem szklanym

Jest to koszyk niemetalowy.

Dlatego nie należy opisywać SKF 2205 E-2RS1TN9 jako łożyska z koszykiem stalowym.

Luz promieniowy CN

Dokładne wykonanie:

SKF 2205 E-2RS1TN9

posiada:

normalny luz promieniowy CN

Istnieje również oddzielny wariant:

SKF 2205 E-2RS1TN9/C3

Wariant C3 ma:

luz promieniowy większy od normalnego

Dlatego tych dwóch referencji nie należy utożsamiać.

SKF 2205 E-2RS1TN9 a 2205 E-2RS1TN9/C3

Oba warianty mają:

25x52x18 mm

dwa rzędy kulek

konstrukcję wahliwą

uszczelnienia po obu stronach

koszyk TN9

Różnią się jednak luzem wewnętrznym:

2205 E-2RS1TN9 - CN, luz normalny

2205 E-2RS1TN9/C3 - zwiększony luz C3

Przed zamianą należy sprawdzić wymagania konkretnego węzła łożyskowego.

Nośność SKF 2205 E-2RS1TN9

Podstawowa nośność dynamiczna:

C = 14,3 kN

Podstawowa nośność statyczna:

C0 = 4 kN

Granica obciążenia zmęczeniowego:

Pu = 0,21 kN

Są to dane dotyczące dokładnego rozmiaru SKF 2205 E-2RS1TN9.

Nie należy przenosić parametrów z łożysk 2205 innych producentów bez ich technicznej weryfikacji.

Prędkość SKF 2205 E-2RS1TN9

Prędkość graniczna wynosi:

9000 obr./min

Rzeczywista dopuszczalna prędkość robocza zależy również od warunków konkretnego zastosowania, w tym:

obciążenia

temperatury

pasowania

niewspółosiowości

oraz:

warunków pracy

Otwór cylindryczny

SKF 2205 E-2RS1TN9 posiada:

otwór cylindryczny 25 mm

Nie należy mylić go z wariantem:

2205 E-2RS1KTN9

który posiada otwór stożkowy i jest odrębnym wykonaniem konstrukcyjnym.

Zdolność do kompensacji niewspółosiowości

Jedną z najważniejszych cech SKF 2205 E-2RS1TN9 jest możliwość pracy przy niewspółosiowości pomiędzy:

wałem

a:

oprawą

Właściwość ta wynika ze sferycznej bieżni pierścienia zewnętrznego.

Nie oznacza to jednak, że dopuszczalna jest dowolna niewspółosiowość. Dopuszczalny kąt zależy od konstrukcji i warunków pracy układu.

SKF 2205 E-2RS1TN9 a łożysko kulkowe zwykłe

SKF 2205 E-2RS1TN9 nie jest klasycznym:

deep groove ball bearing

Jest to:

self-aligning ball bearing

Najważniejszą różnicą jest konstrukcja wahliwa z dwoma rzędami kulek i wspólną sferyczną bieżnią pierścienia zewnętrznego.

Dlatego w nazwie produktu należy stosować:

łożysko kulkowe wahliwe

a nie:

łożysko kulkowe zwykłe

Jak dobrać SKF 2205 E-2RS1TN9?

Przed zamówieniem należy sprawdzić:

Producent - SKF

Oznaczenie - 2205 E-2RS1TN9

Wymiary - 25x52x18 mm

d = 25 mm

D = 52 mm

B = 18 mm

Typ - łożysko kulkowe wahliwe

Liczba rzędów - 2

Otwór - cylindryczny

Uszczelnienie - obustronne, stykowe

Koszyk - TN9

Luz - CN

Wymaganą nośność

Prędkość pracy

Warunki niewspółosiowości

SKF 2205 E-2RS1TN9 - pełna specyfikacja

Producent: SKF

Oznaczenie: 2205 E-2RS1TN9

Typ: łożysko kulkowe wahliwe

EN: self-aligning ball bearing

Liczba rzędów: 2

d: 25 mm

D: 52 mm

B: 18 mm

Wymiary: 25x52x18 mm

Otwór: cylindryczny

Uszczelnienie: po obu stronach

Typ uszczelnienia: stykowe

Koszyk: TN9

Materiał koszyka: poliamid 66 wzmacniany włóknem szklanym

Materiał łożyska: stal łożyskowa

Smarowanie: smar plastyczny

Luz promieniowy: CN

Klasa tolerancji: Normal

C: 14,3 kN

C0: 4 kN

Pu: 0,21 kN

Prędkość graniczna: 9000 obr./min

Masa: ok. 0,16 kg

FAQ - SKF 2205 E-2RS1TN9

Jakie wymiary ma SKF 2205 E-2RS1TN9?

Łożysko ma średnicę otworu 25 mm, średnicę zewnętrzną 52 mm i szerokość 18 mm. Pełny wymiar to 25x52x18 mm.

Jakiego typu łożyskiem jest SKF 2205 E-2RS1TN9?

Jest to dwurzędowe łożysko kulkowe wahliwe, czyli self-aligning ball bearing.

Czy SKF 2205 E-2RS1TN9 może kompensować niewspółosiowość?

Tak. Sferyczna bieżnia pierścienia zewnętrznego umożliwia kompensację niewspółosiowości wału względem oprawy w dopuszczalnym zakresie.

Co oznacza 2RS1?

2RS1 oznacza uszczelnienia po obu stronach łożyska. W tym wykonaniu są to uszczelnienia stykowe.

Co oznacza TN9?

TN9 oznacza koszyk wykonany z poliamidu 66 wzmacnianego włóknem szklanym.

Jaki luz ma SKF 2205 E-2RS1TN9?

Standardowe 2205 E-2RS1TN9 ma normalny luz promieniowy CN. Wariant z luzem C3 ma oznaczenie 2205 E-2RS1TN9/C3.

Jaka jest nośność SKF 2205 E-2RS1TN9?

Nośność dynamiczna C wynosi 14,3 kN, a statyczna C0 wynosi 4 kN.

Jaka jest prędkość graniczna SKF 2205 E-2RS1TN9?

Prędkość graniczna wynosi 9000 obr./min.

AI Overview

SKF 2205 E-2RS1TN9 to dwurzędowe łożysko kulkowe wahliwe 25x52x18 mm z cylindrycznym otworem i stykowymi uszczelnieniami po obu stronach. Sferyczna bieżnia pierścienia zewnętrznego umożliwia kompensację niewspółosiowości. Nośność dynamiczna wynosi 14,3 kN, statyczna 4 kN, a prędkość graniczna 9000 obr./min.
