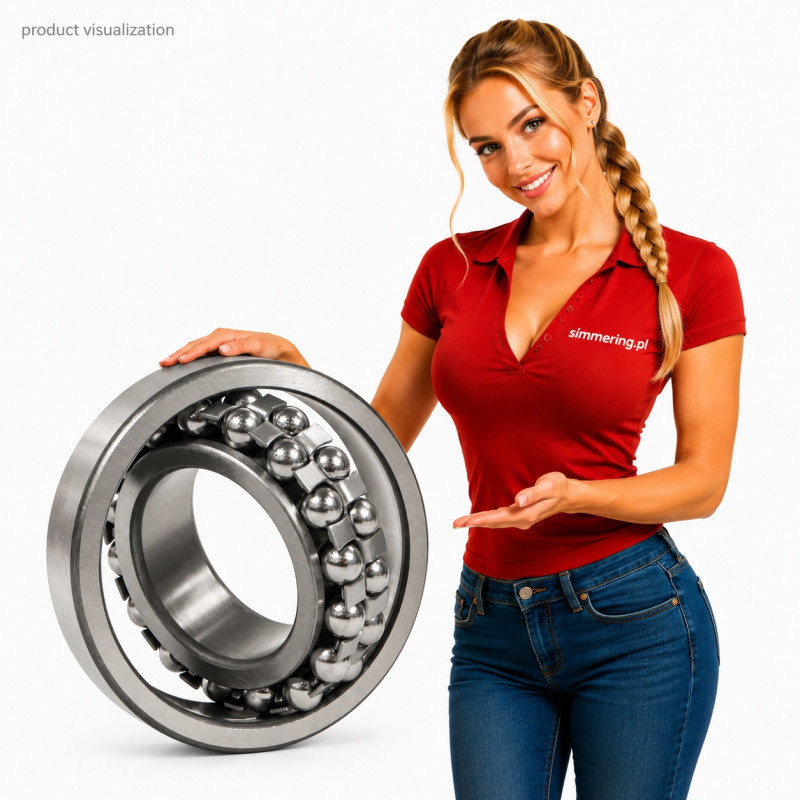

SNR 2207 EEG15 35x72x23 mm Łożysko Kulkowe Wahliwe Uszczelnione

SNR 2207 EEG15 35x72x23 mm Łożysko Kulkowe Wahliwe Uszczelnione

SNR 2207 EEG15 35x72x23 mm to dwurzędowe łożysko kulkowe wahliwe z otworem cylindrycznym, obustronnymi uszczelnieniami i koszykiem poliamidowym. Ma średnicę otworu 35 mm, średnicę zewnętrzną 72 mm i szerokość 23 mm. Wahliwa konstrukcja z dwoma rzędami kulek i sferyczną bieżnią pierścienia zewnętrznego umożliwia kompensowanie niewspółosiowości pomiędzy wałem a oprawą.

Dane techniczne SNR 2207 EEG15

Co oznacza SNR 2207 EEG15?

SNR - marka należąca do NTN Europe.

2207 - podstawowe oznaczenie wymiarowe dwurzędowego łożyska kulkowego wahliwego.

EE - oznaczenie obustronnego uszczelnienia łożyska.

G15 - oznaczenie wykonania z koszykiem z tworzywa sztucznego; dla tego produktu producent określa koszyk jako poliamidowy.

Pełne oznaczenie 2207 EEG15 jest istotne. Wersja 2207 bez dodatkowego oznaczenia nie jest konstrukcyjnie identyczna z wariantem 2207 EEG15.

Wymiary SNR 2207 EEG15

Podstawowe wymiary:

35x72x23 mm

gdzie:

• d = 35 mm - średnica otworu

• D = 72 mm - średnica zewnętrzna

• B = 23 mm - szerokość łożyska

Wymiary te odpowiadają rodzinie 2207, ale przy doborze zamiennika należy uwzględnić również wykonanie EEG15.

Konstrukcja łożyska wahliwego

SNR 2207 EEG15 jest dwurzędowym łożyskiem kulkowym wahliwym.

Konstrukcja obejmuje:

• pierścień wewnętrzny

• dwa rzędy kulek

• koszyk poliamidowy

• pierścień zewnętrzny ze wspólną sferyczną bieżnią

• obustronne uszczelnienia stykowe

Sferyczna geometria bieżni pierścienia zewnętrznego umożliwia samoczynne ustawianie się zespołu pierścienia wewnętrznego i kulek względem pierścienia zewnętrznego.

To właśnie ta cecha odróżnia łożysko wahliwe od standardowego łożyska kulkowego zwykłego.

Co daje wahliwa konstrukcja?

W klasycznym węźle łożyskowym mogą występować niewielkie odchylenia osi wału względem osi oprawy.

Przyczyną może być między innymi:

• ugięcie wału

• niewspółosiowość gniazd

• odchylenia montażowe

• deformacja konstrukcji wsporczej

Łożysko kulkowe wahliwe jest skonstruowane tak, aby umożliwiać pracę przy określonej niewspółosiowości bez wymuszania sztywnego ustawienia obu pierścieni w jednej osi.

Nie oznacza to jednak, że może kompensować dowolny błąd montażowy.

Dwa rzędy kulek

SNR 2207 EEG15 posiada dwa rzędy elementów tocznych.

Oba rzędy kulek współpracują ze wspólną sferyczną bieżnią pierścienia zewnętrznego.

Taka geometria zapewnia łożysku jego właściwości samonastawne i odróżnia serię 22 od jednorzędowych łożysk kulkowych zwykłych.

EE - uszczelnienie po obu stronach

Suffix EE wskazuje na uszczelnione wykonanie łożyska.

SNR określa 2207 EEG15 jako łożysko wyposażone w uszczelnienia stykowe po obu stronach.

Uszczelnienia ograniczają dostęp zanieczyszczeń do wnętrza łożyska i pomagają utrzymywać środek smarny wewnątrz konstrukcji.

Jest to istotna różnica w porównaniu z otwartym wariantem SNR 2207.

G15 - koszyk poliamidowy

Wariant 2207 EEG15 posiada koszyk poliamidowy.

Koszyk odpowiada za:

• rozdzielenie kulek

• utrzymywanie właściwego rozmieszczenia elementów tocznych

• prowadzenie kulek podczas pracy łożyska

Nie należy pomijać suffixu G15 przy identyfikacji produktu, ponieważ jest on częścią pełnego oznaczenia konkretnego wykonania.

SNR 2207 EEG15 a SNR 2207

Podstawowe wymiary obu wariantów wynoszą:

35x72x23 mm

Nie są to jednak identyczne wykonania.

SNR 2207 jest oferowane jako otwarte łożysko wahliwe z tłoczonym koszykiem stalowym.

SNR 2207 EEG15 posiada obustronne uszczelnienia stykowe i koszyk poliamidowy.

Dlatego przy zamówieniu należy posługiwać się pełnym oznaczeniem produktu, a nie wyłącznie symbolem 2207.

SNR 2207 EEG15 a 2207 KEEG15

Nie należy również mylić oznaczeń:

2207 EEG15

oraz

2207 KEEG15

Litera K w oznaczeniu łożyska wahliwego wskazuje na wariant z otworem stożkowym.

Wersja 2207 EEG15 posiada otwór cylindryczny 35 mm.

Przy wymianie łożyska różnica ta ma podstawowe znaczenie dla sposobu osadzenia na wale.

Luz promieniowy CN

Dla SNR 2207 EEG15 producent podaje standardową klasę luzu promieniowego CN.

Oznacza to normalny zakres luzu wewnętrznego przewidziany dla tego wykonania.

Jeżeli wymieniane łożysko ma specjalnie oznaczony luz, na przykład C3, nie należy zakładać jego automatycznej zamienności z wariantem CN.

Jak dobrać zamiennik SNR 2207 EEG15?

Przy doborze należy sprawdzić:

• pełne oznaczenie 2207 EEG15

• producenta

• typ łożyska wahliwego

• konstrukcję dwurzędową

• wymiar 35x72x23 mm

• cylindryczny otwór 35 mm

• obustronne uszczelnienie EE

• koszyk G15

• wymagany luz promieniowy

• warunki obciążenia

• prędkość obrotową

• temperaturę pracy

Sama zgodność wymiarów 35x72x23 mm nie potwierdza pełnej zamienności.

Wariant otwarty, uszczelniony, z otworem cylindrycznym lub stożkowym może wymagać innego sposobu montażu i pracować w innych warunkach.

Alternatywne oznaczenia i warianty wyszukiwania

Produkt może być wyszukiwany jako:

• SNR 2207 EEG15

• 2207 EEG15 SNR

• 2207EEG15 SNR

• SNR 2207EEG15

• 2207 EEG15 35x72x23

• łożysko SNR 2207 EEG15

• łożysko wahliwe 2207 EEG15

• łożysko wahliwe 35x72x23

• łożysko samonastawne 2207 EEG15

• self-aligning ball bearing 2207 EEG15

• sealed self-aligning bearing 2207 EEG15

Przy wyszukiwaniu można spotkać zapis zarówno 2207 EEG15, jak i 2207EEG15. Przy identyfikacji najważniejsze jest zachowanie wszystkich elementów oznaczenia.

Zastosowanie

SNR 2207 EEG15 należy do grupy łożysk kulkowych wahliwych stosowanych w węzłach, w których potrzebna jest możliwość kompensowania niewspółosiowości wału względem oprawy.

Obustronne uszczelnienie dodatkowo ogranicza dostęp zanieczyszczeń do wnętrza łożyska.

Dokładne zastosowanie produktu powinno jednak wynikać z dokumentacji konkretnej maszyny lub urządzenia.

Bez potwierdzonej dokumentacji nie przypisujemy oznaczenia 2207 EEG15 do konkretnego modelu:

• silnika

• wentylatora

• przenośnika

• maszyny rolniczej

• przekładni

• urządzenia przemysłowego

wyłącznie na podstawie wymiarów.

Montaż SNR 2207 EEG15

Przed montażem należy sprawdzić:

• stan wału

• stan gniazda

• tolerancje pasowania

• czystość powierzchni montażowych

• poprawność oznaczenia wymienianego łożyska

Siłę montażową należy przykładać do pierścienia osadzanego z pasowaniem.

Nie należy przenosić siły montażowej przez kulki i bieżnie.

Wariant 2207 EEG15 posiada otwór cylindryczny, dlatego nie należy stosować procedury montażowej przeznaczonej dla wariantu 2207 KEEG15 z otworem stożkowym.

FAQ

Jakie wymiary ma SNR 2207 EEG15?

Łożysko ma nominalne wymiary 35x72x23 mm: otwór 35 mm, średnicę zewnętrzną 72 mm i szerokość 23 mm.

Jakiego typu łożyskiem jest 2207 EEG15?

Jest to dwurzędowe łożysko kulkowe wahliwe.

Czy SNR 2207 EEG15 jest uszczelnione?

Tak. Producent określa ten wariant jako wyposażony w uszczelnienia stykowe po obu stronach.

Co oznacza EE?

EE identyfikuje obustronnie uszczelnione wykonanie łożyska.

Co oznacza G15?

G15 jest oznaczeniem wykonania z koszykiem z tworzywa sztucznego. W przypadku SNR 2207 EEG15 producent podaje koszyk poliamidowy.

Czy 2207 EEG15 ma otwór cylindryczny?

Tak. SNR 2207 EEG15 posiada otwór cylindryczny o średnicy 35 mm.

Czym różni się 2207 EEG15 od 2207 KEEG15?

2207 EEG15 ma otwór cylindryczny, natomiast oznaczenie K w 2207 KEEG15 wskazuje na otwór stożkowy.

Czy zwykłe SNR 2207 jest tym samym łożyskiem?

Nie. Podstawowy SNR 2207 jest wariantem otwartym z koszykiem stalowym, natomiast 2207 EEG15 posiada obustronne uszczelnienia i koszyk poliamidowy.

SNR 2207 EEG15 35x72x23 mm - najważniejsze informacje

SNR 2207 EEG15 to dwurzędowe łożysko kulkowe wahliwe o wymiarach 35x72x23 mm, z cylindrycznym otworem 35 mm, obustronnymi uszczelnieniami stykowymi i koszykiem poliamidowym. Wahliwa konstrukcja pozwala kompensować niewspółosiowość wału względem oprawy. Pełne oznaczenie EEG15 jest istotne przy identyfikacji i doborze zamiennika.

Łożysko SNR 2207 EEG15 jest dostępne w specjalistycznym sklepie simmering.pl z magazynu w Lublinie. Oferujemy wysyłkę na terenie Polski i do krajów UE oraz pomoc w identyfikacji i doborze łożysk przemysłowych.
