6200 2RS C3 FG KOYO 10x30x9 - łożysko kulkowe zwykłe

6200 2RS C3 FG KOYO 10x30x9 mm - łożysko kulkowe zwykłe

6200 2RS C3 FG KOYO to jednorzędowe łożysko kulkowe zwykłe marki KOYO, należącej do JTEKT Corporation, o wymiarach 10x30x9 mm. Ma średnicę wewnętrzną 10 mm, zewnętrzną 30 mm i szerokość 9 mm. Konstrukcja obejmuje obustronne uszczelnienia stykowe 2RS, powiększony luz promieniowy C3 oraz koszyk poliamidowy oznaczany w ofertach tego wykonania jako FG. Łożysko jest fabrycznie smarowane.

Dane techniczne 6200 2RS C3 FG KOYO

Wartości nośności, prędkości, fazowania i masy pochodzą ze specyfikacji katalogowej KOYO 6200 2RS. Dla wariantu 6200 2RS C3 FG należy dodatkowo potwierdzić specyfikację koszyka FG i ewentualne wymagania eksploatacyjne związane z jego wykonaniem.

Co oznacza 6200 2RS C3 FG KOYO?

6200 - jednorzędowe łożysko kulkowe zwykłe

Oznaczenie 6200 identyfikuje łożysko kulkowe zwykłe serii 62.

Elementy oznaczenia:

• 6 - łożysko kulkowe zwykłe.

• 2 - seria wymiarowa 62.

• 00 - kod średnicy otworu 10 mm.

Łożysko ma wymiary 10x30x9 mm.

Jego konstrukcja umożliwia przenoszenie przede wszystkim obciążeń promieniowych, a także odpowiednich obciążeń osiowych w obu kierunkach.

2RS - obustronne uszczelnienia stykowe

Oznaczenie 2RS wskazuje na obecność uszczelnień stykowych po obu stronach łożyska.

Uszczelnienia oddzielają przestrzeń kulek i bieżni od otoczenia.

Ich zadania obejmują:

• Ograniczanie dostępu pyłu i zanieczyszczeń.

• Zatrzymywanie smaru wewnątrz łożyska.

• Ochronę elementów tocznych.

• Ograniczanie przedostawania się wilgoci w odpowiednich warunkach.

• Zmniejszanie potrzeby obsługi układu smarowania.

Uszczelnienia stykowe generują dodatkowe tarcie w porównaniu z łożyskami otwartymi lub osłoniętymi metalowymi blaszkami.

Nie zapewniają całkowitej wodoszczelności.

C3 - luz promieniowy większy od normalnego

Oznaczenie C3 identyfikuje powiększony luz wewnętrzny promieniowy.

Luz C3 jest większy niż standardowy luz CN.

Może być wymagany, gdy:

• Łożysko montowane jest z wciskiem.

• Pierścień wewnętrzny nagrzewa się bardziej niż zewnętrzny.

• Występują różnice rozszerzalności cieplnej.

• Warunki montażowe powodują zmniejszenie luzu roboczego.

C3 nie oznacza większej klasy dokładności ani automatycznie wyższej nośności.

Dobór luzu musi uwzględniać warunki montażowe i temperaturę pracy.

FG - wykonanie koszyka

W ofertach handlowych łożyska KOYO 6200 2RS C3 FG oznaczenie FG jest przypisywane koszykowi poliamidowemu.

Koszyk odpowiada za prawidłowe rozmieszczenie kulek i ograniczenie ich wzajemnego kontaktu.

W porównaniu z niektórymi konstrukcjami koszyków metalowych koszyk polimerowy może zapewniać inną charakterystykę tarcia, drgań i hałasu.

Nie oznacza to jednak, że każde łożysko z koszykiem poliamidowym będzie pracować ciszej w każdych warunkach.

Dokładny materiał koszyka, jego dopuszczalna temperatura i charakterystyka eksploatacyjna powinny zostać potwierdzone dla konkretnego wykonania.

Alternatywne oznaczenia i numery referencyjne

Produkt może być wyszukiwany pod następującymi zapisami:

• 6200 2RS C3 FG KOYO

• KOYO 6200 2RS C3 FG

• 6200-2RS-C3-FG KOYO

• KOYO 6200 2RS C3

• 6200 2RS FG KOYO

• 6200 2RS C3 FG 10x30x9

• Łożysko KOYO 6200 C3 2RS

• Łożysko kulkowe KOYO 10x30x9 C3

Wyszukiwanie skróconych oznaczeń jest przydatne przy identyfikacji produktu.

Przy zamawianiu należy jednak uwzględnić pełną specyfikację, szczególnie luz C3, uszczelnienia 2RS i wykonanie koszyka FG.

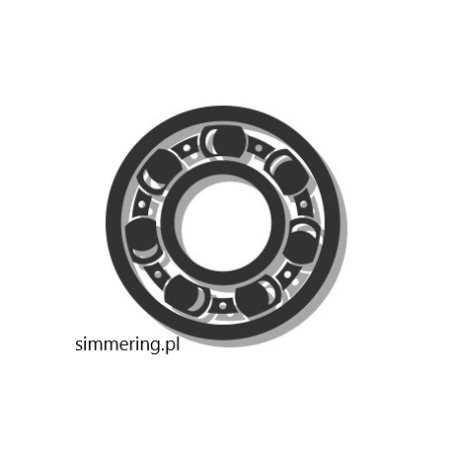

Konstrukcja łożyska 6200 2RS C3 FG KOYO

Jednorzędowy układ kulek

Łożysko wykorzystuje jeden rząd kulek umieszczonych pomiędzy pierścieniem wewnętrznym i zewnętrznym.

Kulki poruszają się po głębokich bieżniach, umożliwiając obrót wału względem obudowy.

Pierścień wewnętrzny - 10 mm

Średnica otworu wynosi 10 mm.

Pierścień wewnętrzny współpracuje z wałem o odpowiednio dobranym pasowaniu.

Zbyt duży wcisk może nadmiernie zmniejszyć luz wewnętrzny.

Pierścień zewnętrzny - 30 mm

Średnica zewnętrzna wynosi 30 mm.

Pierścień powinien być osadzony w gnieździe o odpowiedniej tolerancji i geometrii.

Szerokość - 9 mm

Szerokość łożyska wynosi 9 mm.

Wymiar ten jest istotny przy projektowaniu oporów osiowych, dystansów i elementów ustalających.

Koszyk poliamidowy FG

Koszyk utrzymuje odpowiednie rozmieszczenie kulek i prowadzi je podczas pracy.

Właściwości koszyka zależą od zastosowanego materiału oraz warunków eksploatacyjnych.

Uszczelnienia 2RS

Dwa uszczelnienia stykowe pomagają zatrzymywać smar i ograniczają dostęp zanieczyszczeń.

Stan uszczelnień ma bezpośrednie znaczenie dla ochrony kulek i bieżni.

Nośność i prędkość obrotowa

Nośność dynamiczna Cr - 6,40 kN

Podstawowa nośność dynamiczna wynosi 6,40 kN, czyli 6400 N.

Jest to parametr stosowany w obliczeniach nominalnej trwałości zmęczeniowej łożyska.

Nie należy traktować go jako maksymalnego dopuszczalnego obciążenia roboczego.

Nośność statyczna C0r - 2,40 kN

Podstawowa nośność statyczna wynosi 2,40 kN, czyli 2400 N.

Parametr ten służy do oceny obciążeń mogących powodować trwałe odkształcenia w strefach kontaktu kulek i bieżni.

Granica zmęczeniowa Cu - 0,120 kN

Katalogowa granica zmęczeniowa wynosi 0,120 kN, czyli 120 N.

Parametr jest wykorzystywany w metodach obliczania trwałości łożysk.

Nie jest maksymalnym dopuszczalnym obciążeniem.

Prędkość graniczna - 16 000 obr./min

Dla katalogowego KOYO 6200 2RS podawana jest prędkość graniczna 16 000 obr./min przy smarowaniu smarem.

Rzeczywista dopuszczalna prędkość zależy od obciążenia, temperatury, smarowania, pasowań oraz konstrukcji uszczelnień i koszyka.

W przypadku specjalnego wykonania FG należy uwzględnić również ograniczenia dotyczące materiału koszyka.

6200 2RS C3 FG KOYO a inne warianty

6200 2RS C3 FG a 6200 2RS C3 KOYO

Oba oznaczenia dotyczą łożysk o wymiarach 10x30x9 mm, z obustronnymi uszczelnieniami 2RS i luzem C3.

Oznaczenie FG w ofercie handlowej wskazuje dodatkowo wykonanie koszyka.

Nie należy automatycznie zakładać, że wariant bez FG ma identyczną konstrukcję koszyka.

6200 2RS C3 FG a 6200 2RS KOYO

Podstawowe różnice dotyczą luzu wewnętrznego oraz ewentualnego wykonania koszyka.

Standardowe 6200 2RS nie musi mieć luzu C3.

Zamiana wymaga sprawdzenia wymaganego luzu roboczego.

6200 2RS C3 FG a 6200 ZZ C3 FG KOYO

Wariant 2RS wykorzystuje uszczelnienia stykowe.

Wariant ZZ ma osłony metalowe i inną charakterystykę ochrony oraz tarcia.

6200 2RS C3 FG KOYO a 6200-2RSH/C3 SKF

Oba produkty mają nominalne wymiary 10x30x9 mm oraz powiększony luz C3.

Różnice mogą obejmować:

• Konstrukcję uszczelnień.

• Materiał i konstrukcję koszyka.

• Nośność katalogową.

• Prędkość graniczną.

• Rodzaj fabrycznego smaru.

Nie należy przenosić parametrów technicznych SKF na łożysko KOYO.

Dobór i zamienność 6200 2RS C3 FG KOYO

Przed zakupem należy sprawdzić:

1. Producenta KOYO.

2. Oznaczenie 6200.

3. Średnicę wału 10 mm.

4. Średnicę gniazda 30 mm.

5. Szerokość 9 mm.

6. Obustronne uszczelnienia 2RS.

7. Powiększony luz C3.

8. Wykonanie koszyka FG.

9. Nośność dynamiczną i statyczną.

10. Prędkość obrotową.

11. Temperaturę pracy.

12. Rodzaj smarowania.

13. Pasowania montażowe.

14. Obciążenia promieniowe i osiowe.

15. Warunki środowiskowe.

16. Wymaganą trwałość.

Czy 6200 2RS C3 FG można zastąpić zwykłym 6200 2RS?

Nie bez sprawdzenia warunków pracy.

Standardowy wariant może mieć normalny luz promieniowy oraz inny koszyk.

Jeżeli urządzenie wymaga luzu C3, zastosowanie wersji CN może powodować niewłaściwe warunki pracy po montażu.

Czy koszyk poliamidowy FG jest lepszy od stalowego?

Nie ma jednej odpowiedzi dla wszystkich zastosowań.

Koszyki polimerowe i stalowe różnią się właściwościami mechanicznymi, cieplnymi i tribologicznymi.

Dobór zależy od prędkości, temperatury, smarowania i obciążenia.

Czy 6200 2RS C3 FG KOYO jest zamienne z 6200 2RS C3 innej marki?

Może być zamienne po potwierdzeniu pełnej specyfikacji.

Należy porównać wymiary, luz, uszczelnienia, koszyk, nośność i warunki eksploatacyjne.

Zgodność wymiarów nie oznacza automatycznej równoważności technicznej.

Zastosowanie 6200 2RS C3 FG KOYO

Łożysko może być stosowane w odpowiednio zaprojektowanych mechanizmach obrotowych wymagających podparcia wału o średnicy 10 mm, obustronnych uszczelnień i powiększonego luzu C3.

Potencjalne obszary zastosowania obejmują:

• Niewielkie silniki elektryczne.

• Wentylatory.

• Kompaktowe zespoły napędowe.

• Mechanizmy maszyn przemysłowych.

• Urządzenia elektromechaniczne.

• Zespoły wymagające ograniczenia dostępu zanieczyszczeń.

• Układy, w których warunki montażowe lub cieplne wymagają luzu C3.

Są to przykładowe zastosowania wynikające z konstrukcji łożyska, a nie potwierdzone przypisania OEM do konkretnych modeli urządzeń.

Ostateczny dobór musi uwzględniać wymagania producenta maszyny.

Montaż i eksploatacja

Przygotowanie powierzchni

Przed montażem należy sprawdzić stan wału i gniazda.

Powierzchnie powinny być czyste, bez zadziorów i uszkodzeń.

Dobór pasowania

Pasowanie należy dobrać do obciążeń, prędkości i temperatury.

Wcisk montażowy może zmniejszać luz promieniowy.

Przykładanie siły montażowej

Podczas osadzania łożyska na wale siłę należy przykładać do pierścienia wewnętrznego.

Podczas montażu w gnieździe siłę należy przykładać do pierścienia zewnętrznego.

Nie wolno przenosić siły montażowej przez kulki.

Ochrona uszczelnień

Nie należy uszkadzać uszczelnień 2RS.

Uszkodzenie może powodować utratę smaru lub przedostawanie się zanieczyszczeń.

Smarowanie

Łożysko jest fabrycznie smarowane.

Nie należy zakładać określonego rodzaju smaru ani konkretnego zakresu temperatur bez potwierdzenia dokumentacji danego wykonania.

Koszyk poliamidowy

Przy zastosowaniach w podwyższonej temperaturze należy sprawdzić dopuszczalne warunki pracy koszyka.

Przechowywanie

Łożysko należy przechowywać w czystym i suchym miejscu, najlepiej w oryginalnym opakowaniu.

FAQ - 6200 2RS C3 FG KOYO

Jakie wymiary ma 6200 2RS C3 FG KOYO?

Łożysko ma średnicę wewnętrzną 10 mm, zewnętrzną 30 mm i szerokość 9 mm. Wymiary wynoszą 10x30x9 mm.

Co oznacza 2RS w łożysku KOYO?

2RS oznacza obustronne uszczelnienia stykowe, które pomagają zatrzymywać smar i ograniczać dostęp zanieczyszczeń.

Co oznacza C3?

C3 oznacza luz promieniowy większy od normalnego CN.

Co oznacza FG?

W ofertach handlowych tego wariantu FG jest przypisywane wykonaniu koszyka poliamidowego. Szczegółową specyfikację należy potwierdzić dla konkretnej partii produktu.

Czy 6200 2RS C3 FG jest fabrycznie nasmarowane?

Tak. Jest to obustronnie uszczelnione łożysko dostarczane z fabrycznym smarowaniem.

Jaką nośność ma KOYO 6200 2RS?

Według danych katalogowych KOYO podstawowa nośność dynamiczna wynosi 6,40 kN, a statyczna 2,40 kN.

Czy KOYO 6200 2RS C3 FG nadaje się do silnika elektrycznego?

Może być odpowiednie, jeżeli wymiary, luz C3, koszyk, uszczelnienia i pozostałe parametry odpowiadają wymaganiom producenta silnika.

Czy 6200 2RS C3 FG i 6200 ZZ C3 FG są zamienne?

Nie należy zakładać automatycznej zamienności. Różnią się konstrukcją ochrony wnętrza łożyska oraz charakterystyką tarcia.

6200 2RS C3 FG KOYO - najważniejsze informacje

6200 2RS C3 FG KOYO to jednorzędowe łożysko kulkowe zwykłe o wymiarach 10x30x9 mm. Ma obustronne uszczelnienia stykowe 2RS, powiększony luz promieniowy C3 oraz koszyk poliamidowy wskazywany oznaczeniem FG. Katalogowe parametry rodziny KOYO 6200 2RS obejmują nośność dynamiczną 6,40 kN i statyczną 2,40 kN. Przy doborze należy uwzględnić warunki montażowe, temperaturę i specyfikację koszyka.
