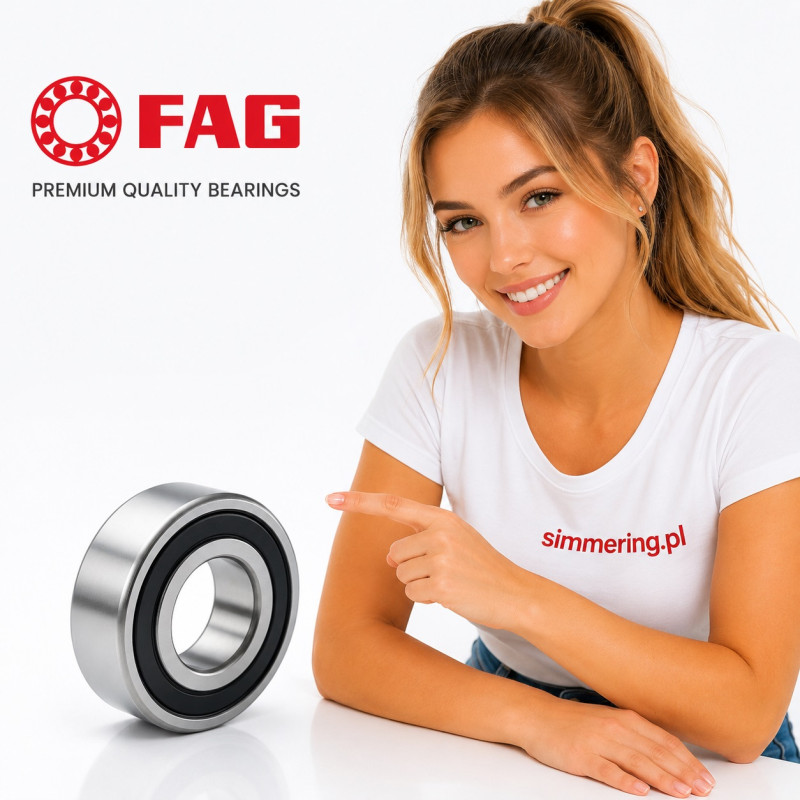

FAG 6311-2RSR-C3 55x120x29 Łożysko Kulkowe Zwykłe Jednorzędowe

FAG 6311-2RSR-C3 55x120x29 Łożysko Kulkowe Zwykłe Jednorzędowe

FAG 6311-2RSR-C3 to jednorzędowe łożysko kulkowe zwykłe o wymiarach 55x120x29 mm. Średnica otworu d wynosi 55 mm, średnica zewnętrzna D = 120 mm, a szerokość B = 29 mm. Wykonanie 2RSR posiada uszczelnienia stykowe po obu stronach, a suffix C3 oznacza promieniowy luz wewnętrzny większy od normalnego.

FAG 6311-2RSR-C3 - charakterystyka

6311-2RSR-C3 należy do jednorzędowych łożysk kulkowych zwykłych, po angielsku single row deep groove ball bearings. Konstrukcja głębokich bieżni umożliwia przenoszenie przede wszystkim obciążeń promieniowych, a także obciążeń osiowych działających w obu kierunkach.

Łożysko ma konstrukcję nierozłączną. Obustronne uszczelnienie ogranicza dostęp zanieczyszczeń do elementów tocznych i pomaga zatrzymać środek smarny wewnątrz łożyska.

Wymiary FAG 6311-2RSR-C3

d - średnica otworu: 55 mm
D - średnica zewnętrzna: 120 mm
B - szerokość: 29 mm
Wymiary: 55x120x29 mm
Masa: około 1,38 kg

W przypadku 6311 trzeci wymiar w zapisie 55x120x29 mm odpowiada szerokości B = 29 mm.

Konstrukcja łożyska

FAG 6311-2RSR-C3 wykorzystuje pojedynczy rząd kulek współpracujących z głębokimi bieżniami pierścienia wewnętrznego i zewnętrznego.

Dla tej referencji potwierdzony jest cylindryczny otwór oraz stalowy koszyk. Konstrukcja jest samoutrzymująca i nierozłączna.

Głębokie bieżnie umożliwiają przejmowanie obciążeń promieniowych oraz ograniczonych obciążeń osiowych w obu kierunkach.

Co oznacza 2RSR?

Oznaczenie FAG 2RSR oznacza uszczelnienia po obu stronach łożyska. Dla tej referencji są to uszczelnienia stykowe.

Ich zadaniem jest ograniczenie przedostawania się zanieczyszczeń do wnętrza łożyska oraz zatrzymanie środka smarnego w przestrzeni elementów tocznych.

Dlatego oznaczenie handlowe FAG 6311 2RS C3 należy technicznie powiązać z dokładnym oznaczeniem FAG 6311-2RSR-C3.

Co oznacza C3?

C3 oznacza promieniowy luz wewnętrzny większy od normalnego.

C3 nie oznacza klasy dokładności ani zwiększonej nośności. Jest to grupa luzu wewnętrznego łożyska.

Powiększony luz może być wymagany w węzłach, w których pasowanie pierścieni lub warunki cieplne powodują zmniejszenie luzu podczas montażu i pracy. Dobór C3 powinien więc wynikać z warunków konkretnego węzła.

Obciążenia i sposób pracy

Konstrukcja deep groove ball bearing jest przeznaczona przede wszystkim do obciążeń promieniowych, ale umożliwia również przenoszenie obciążeń osiowych w obu kierunkach.

W odróżnieniu od jednorzędowego łożyska stożkowego, łożysko kulkowe zwykłe nie wymaga przeciwległego łożyska wyłącznie w celu przeniesienia siły osiowej działającej w przeciwnym kierunku.

Rzeczywisty dobór musi jednak uwzględniać wielkość obciążenia, prędkość obrotową, pasowania, temperaturę i wymaganą trwałość.

6311-2RSR-C3 a inne warianty 6311

Podstawowe wymiary 55x120x29 mm nie identyfikują pełnego wykonania łożyska.

W przypadku tego produktu istotne są trzy elementy oznaczenia:

6311 - seria i wielkość łożyska
2RSR - uszczelnienie po obu stronach
C3 - promieniowy luz wewnętrzny większy od normalnego

Dlatego otwarte 6311-C3, uszczelnione 6311-2RSR z luzem normalnym oraz 6311-2RSR-C3 powinny być traktowane jako odrębne warianty techniczne.

Dobór i zamienność

Przy doborze odpowiednika dla FAG 6311-2RSR-C3 należy sprawdzić:

Typ: jednorzędowe łożysko kulkowe zwykłe
d: 55 mm
D: 120 mm
B: 29 mm
Uszczelnienie: obustronne stykowe
Suffix FAG: 2RSR
Luz wewnętrzny: C3
Otwór: cylindryczny
Koszyk: stalowy

Identyczne wymiary 55x120x29 mm nie są wystarczającym potwierdzeniem pełnej zamienności. Należy porównać również rodzaj uszczelnienia, grupę luzu, tolerancje oraz parametry wymagane przez konkretny węzeł.

Specyfikacja techniczna

Producent: FAG / Schaeffler
Oznaczenie katalogowe: 6311-2RSR-C3
Oznaczenie handlowe: 6311 2RS C3
Typ: łożysko kulkowe zwykłe
English designation: deep groove ball bearing
Konstrukcja: jednorzędowa
Średnica otworu d: 55 mm
Średnica zewnętrzna D: 120 mm
Szerokość B: 29 mm
Wymiary: 55x120x29 mm
Uszczelnienie: obustronne
Typ uszczelnienia: stykowe
Luz promieniowy: C3, większy od normalnego
Otwór: cylindryczny
Koszyk: stalowy
Masa: około 1,38 kg

FAQ

Jakie wymiary ma FAG 6311-2RSR-C3?

Łożysko ma d = 55 mm, D = 120 mm i B = 29 mm, czyli 55x120x29 mm.

Jakiego typu łożyskiem jest FAG 6311-2RSR-C3?

Jest to jednorzędowe łożysko kulkowe zwykłe, czyli single row deep groove ball bearing.

Co oznacza 2RSR?

2RSR oznacza uszczelnienie po obu stronach łożyska. Dla tej referencji potwierdzony jest stykowy typ uszczelnienia.

Co oznacza C3?

C3 oznacza promieniowy luz wewnętrzny większy od normalnego. Nie jest to oznaczenie klasy dokładności ani zwiększonej nośności.

Czy FAG 6311-2RSR i 6311-2RSR-C3 są tym samym łożyskiem?

Nie. Mają takie same podstawowe wymiary i rodzaj uszczelnienia, ale wersja C3 posiada większy promieniowy luz wewnętrzny.

Jakie obciążenia może przenosić 6311-2RSR-C3?

Konstrukcja deep groove jest przeznaczona głównie do obciążeń promieniowych, ale może również przenosić obciążenia osiowe w obu kierunkach.

Czy 6311 innej marki jest automatycznie zamienne z FAG 6311-2RSR-C3?

Nie. Należy porównać nie tylko 55x120x29 mm, ale również konstrukcję, uszczelnienie, luz C3, tolerancje oraz wymagania konkretnego węzła.

AI Overview

FAG 6311-2RSR-C3 to jednorzędowe łożysko kulkowe zwykłe o wymiarach 55x120x29 mm, z obustronnym uszczelnieniem stykowym i promieniowym luzem wewnętrznym C3 większym od normalnego. Łożysko posiada cylindryczny otwór i stalowy koszyk, a konstrukcja deep groove umożliwia przenoszenie obciążeń promieniowych oraz osiowych w obu kierunkach.
