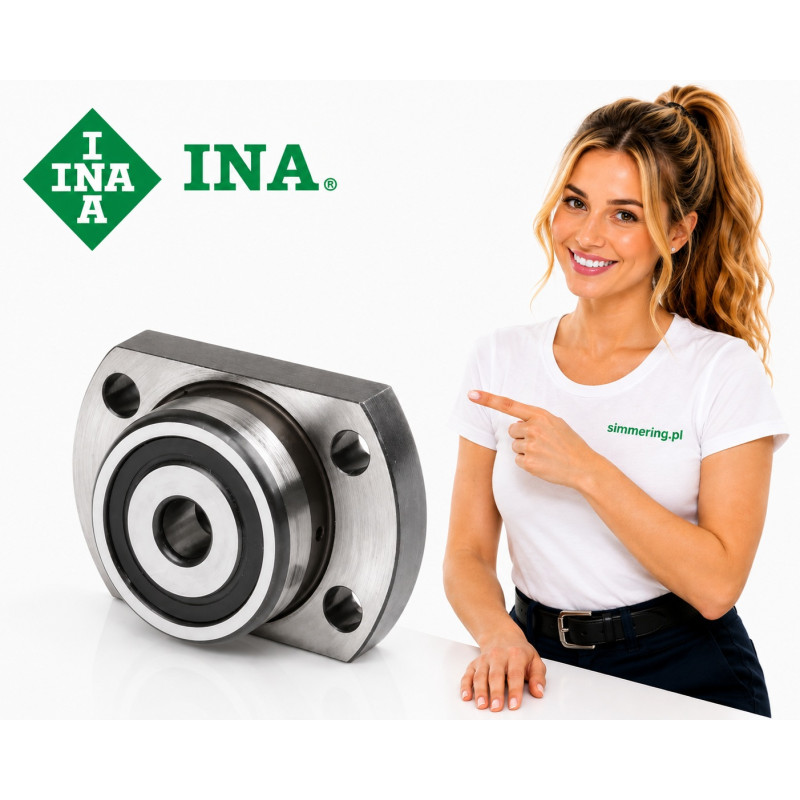

INA ZKLFA 1563 2RS 15x42x25 - Łożysko Osiowe Skośne do Śrub Napędowych

INA ZKLFA 1563 2RS to dwurzędowe, dwukierunkowe osiowe łożysko kulkowe skośne z kołnierzem, przeznaczone do precyzyjnego łożyskowania śrub napędowych. Łożysko ma otwór 15 mm, średnicę korpusu 42 mm, szerokość 25 mm oraz średnicę kołnierza 63 mm. Konstrukcja ZKLFA posiada otwory mocujące umożliwiające bezpośrednie przykręcenie łożyska do konstrukcji maszyny.

Dane Techniczne INA ZKLFA1563-2RS

Producent: INA / Schaeffler
Oznaczenie: ZKLFA1563-2RS
Typ: osiowe łożysko kulkowe skośne
Konstrukcja: dwurzędowa, dwukierunkowa
Zastosowanie: śruby napędowe
Średnica otworu d: 15 mm
Średnica zewnętrzna D: 42 mm
Szerokość B: 25 mm
Średnica kołnierza D1: 63 mm
Średnica d1: 28 mm
Średnica podziałowa otworów J: 53 mm
Średnica otworów mocujących d2: 6,8 mm
Grubość kołnierza: 10 mm
Promień r min.: 0,3 mm
Uszczelnienie: 2RS
Śruby mocujące: M6
Liczba śrub: 4
Kąt działania: 60°
Masa katalogowa: ok. 0,31 kg

Parametry Katalogowe Schaeffler

Dla ZKLFA1563-2RS producent podaje:

Nośność dynamiczna osiowa Ca: 18 000 N
Nośność statyczna osiowa C0a: 28 500 N
Graniczne obciążenie zmęczeniowe Cua: 1 300 N
Prędkość graniczna przy smarowaniu smarem: 8 200 obr./min
Moment tarcia MR: 0,2 Nm

Są to istotne parametry przy doborze łożyska do precyzyjnego układu śruby napędowej.

Konstrukcja ZKLFA z Kołnierzem

Seria ZKLFA została zaprojektowana specjalnie do łożyskowania śrub napędowych. Łożysko posiada zintegrowany kołnierz z otworami mocującymi, dzięki czemu może być bezpośrednio przykręcone do konstrukcji współpracującej.

W modelu ZKLFA1563-2RS zastosowano 4 otwory mocujące o średnicy 6,8 mm na średnicy podziałowej 53 mm, przewidziane dla śrub M6.

Dwukierunkowe Przenoszenie Obciążeń Osiowych

Dwurzędowa konstrukcja osiowego łożyska kulkowego skośnego umożliwia przenoszenie obciążeń osiowych działających w obu kierunkach. Jest to szczególnie ważne w śrubach kulowych i innych precyzyjnych mechanizmach posuwu, w których kierunek obciążenia osiowego zmienia się wraz z kierunkiem ruchu.

Konstrukcja zapewnia również wysoką sztywność osiową wymaganą w precyzyjnych układach pozycjonowania.

Uszczelnienie 2RS

Oznaczenie 2RS wskazuje na wykonanie uszczelnione z obu stron. Uszczelnienia kontaktowe ograniczają przedostawanie się zanieczyszczeń do wnętrza łożyska i pomagają utrzymać środek smarny w układzie.

W zastosowaniach związanych z obrabiarkami i śrubami napędowymi ochrona bieżni oraz elementów tocznych przed zanieczyszczeniami ma bezpośrednie znaczenie dla trwałości i dokładności pracy węzła.

Ważne Wymiary 15x42x25/63 mm

Podstawowy korpus łożyska ma wymiary:

15 mm - średnica otworu
42 mm - średnica zewnętrzna korpusu łożyska
25 mm - szerokość
63 mm - średnica zewnętrzna kołnierza

Wartość 63 mm w oznaczeniu ZKLFA1563 nie jest średnicą zewnętrzną samego korpusu łożyska. Średnica D wynosi 42 mm, natomiast 63 mm odnosi się do średnicy kołnierza D1.

Zastosowanie INA ZKLFA 1563 2RS

Łożysko przeznaczone jest przede wszystkim do precyzyjnego podparcia śrub napędowych w takich układach jak:

• śruby kulowe
• obrabiarki CNC
• centra obróbcze
• osie liniowe
• układy pozycjonowania
• mechanizmy precyzyjnego posuwu
• automatyka przemysłowa
• maszyny produkcyjne

Identyfikacja i Dobór Zamiennika

Przy doborze należy sprawdzić:

Marka: INA
Oznaczenie: ZKLFA1563-2RS
Wymiary korpusu: 15x42x25 mm
Średnica kołnierza: 63 mm
Konstrukcja: dwurzędowa, dwukierunkowa
Kąt działania: 60°
Uszczelnienie: obustronne 2RS
Mocowanie: 4 otwory, śruby M6
Zastosowanie: śruby napędowe

Nie należy dobierać zamiennika wyłącznie na podstawie wymiarów 15x42x25 mm. Znaczenie mają również konstrukcja kołnierza, rozstaw otworów, nośność, dokładność oraz parametry pracy.

FAQ - INA ZKLFA 1563 2RS

Jakie wymiary ma INA ZKLFA1563-2RS?
Korpus łożyska ma wymiary 15x42x25 mm, natomiast średnica kołnierza wynosi 63 mm.

Co oznacza 63 w oznaczeniu ZKLFA1563?
W tym modelu średnica zewnętrzna korpusu wynosi 42 mm, natomiast średnica kołnierza D1 wynosi 63 mm.

Jaka jest nośność dynamiczna ZKLFA1563-2RS?
Podstawowa nośność dynamiczna osiowa Ca wynosi 18 kN.

Jaka jest nośność statyczna?
Podstawowa nośność statyczna osiowa C0a wynosi 28,5 kN.

Jaka jest prędkość graniczna?
Dla wersji 2RS Schaeffler podaje 8 200 obr./min przy smarowaniu smarem.

Ile otworów mocujących ma ZKLFA1563-2RS?
Łożysko posiada 4 otwory mocujące o średnicy 6,8 mm, przewidziane dla śrub M6.

Do czego przeznaczone jest ZKLFA1563-2RS?
Jest to łożysko przeznaczone do precyzyjnego łożyskowania śrub napędowych, szczególnie w układach wymagających wysokiej sztywności i przenoszenia obciążeń osiowych w obu kierunkach.
