SKF 6209-2RS1/C3GJN 45x85x19 mm Łożysko Kulkowe Zwykłe

SKF 6209-2RS1/C3GJN 45x85x19 mm Łożysko Kulkowe Zwykłe

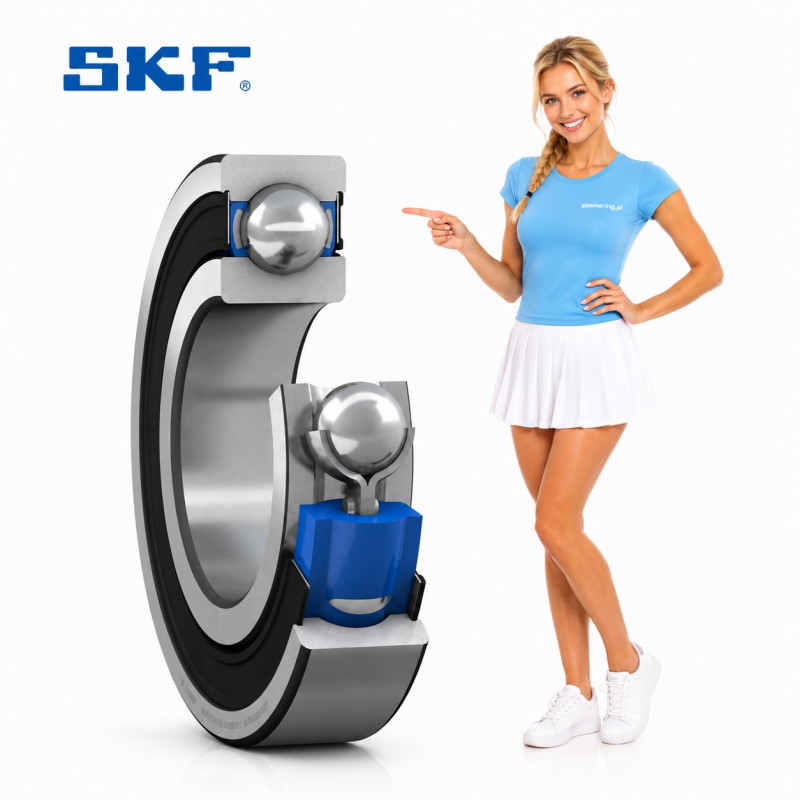

SKF 6209-2RS1/C3GJN to jednorzędowe łożysko kulkowe zwykłe (deep groove ball bearing) o wymiarach d = 45 mm, D = 85 mm i B = 19 mm. W tej konfiguracji łożysko posiada uszczelnienie kontaktowe po obu stronach, zwiększony luz promieniowy C3 oraz smar GJN. Dla wielkości 6209 SKF stosuje oznaczenie uszczelnienia 2RS1.

SKF 6209-2RS1/C3GJN - charakterystyka

Podstawowa konstrukcja 6209 należy do jednorzędowych łożysk kulkowych zwykłych SKF.

Ten typ łożyska ma głębokie bieżnie pierścienia wewnętrznego i zewnętrznego współpracujące z jednym rzędem kulek. Dzięki geometrii bieżni może przenosić przede wszystkim obciążenia promieniowe, a także obciążenia osiowe działające w obu kierunkach.

W analizowanym wykonaniu istotne są trzy dodatkowe cechy:

2RS1 - uszczelnienie kontaktowe po obu stronach
C3 - zwiększony luz promieniowy
GJN - określone przez SKF wykonanie smarowe z Mobil Polyrex EM.

Wymiary SKF 6209

Podstawowe wymiary graniczne dla 6209 wynoszą:

d - średnica otworu: 45 mm
D - średnica zewnętrzna: 85 mm
B - szerokość: 19 mm

Zapis wymiarowy produktu:

45x85x19 mm

Oficjalne źródła SKF potwierdzają te wymiary dla 6209 i 6209-2RS1.

Konstrukcja łożyska 6209

SKF 6209 jest jednorzędowym łożyskiem kulkowym zwykłym z cylindrycznym otworem.

W katalogowym wykonaniu 6209-2RS1 SKF podaje:

Liczba rzędów: 1
Typ otworu: cylindryczny
Materiał łożyska: stal łożyskowa
Koszyk: blaszany
Smarowanie: smarem
Uszczelnienie: po obu stronach
Typ uszczelnienia: kontaktowe.

Co oznacza 2RS1?

Dla SKF 6209 prawidłowym katalogowym suffixem uszczelnienia jest 2RS1.

2 oznacza uszczelnienie po obu stronach łożyska, natomiast RS1 określa kontaktową konstrukcję uszczelnienia SKF.

Jest tu istotny szczegół techniczny: SKF podaje, że w serii 6200:

6200 do 6205 → RSH / 2RSH
6206 i większe → RS1 / 2RS1.

Dlatego dla wielkości 6209 określenie handlowe „2RS” warto pozostawić jako popularny sposób wyszukiwania produktu, ale w danych technicznych należy stosować katalogowe oznaczenie 2RS1.

Co oznacza C3?

Suffix C3 określa luz promieniowy wewnętrzny większy od normalnego.

Nie oznacza to gorszego dopasowania ani większego luzu wynikającego ze zużycia. Jest to celowo dobrana fabryczna klasa luzu wewnętrznego.

Zwiększony luz może być wymagany w węzłach, w których podczas pracy następuje zmniejszenie luzu wskutek warunków montażowych lub cieplnych. Sam suffix C3 nie jest jednak wystarczający do przypisania łożyska do konkretnej maszyny - wymagania dotyczące luzu powinny wynikać z konstrukcji danego węzła.

Co oznacza GJN?

GJN jest suffixem SKF odnoszącym się do zastosowanego smaru.

W dokumentacji SKF dotyczącej łożysk do silników elektrycznych producent podaje, że zamknięte łożyska w odpowiednim wykonaniu są napełniane Mobil Polyrex EM, wysokiej jakości smarem z zagęszczaczem polimocznikowym, oznaczanym suffixem SKF GJN.

Jest to istotna cecha konkretnego wariantu, dlatego przy doborze zamiennika nie należy pomijać oznaczenia GJN.

Obciążenia i sposób pracy

Łożysko kulkowe zwykłe 6209 jest konstrukcją przeznaczoną przede wszystkim do przenoszenia obciążeń promieniowych, ale geometria głębokich bieżni umożliwia również przenoszenie obciążeń osiowych w obu kierunkach.

Dla standardowego stalowego 6209 dane katalogowe SKF wskazują podstawową nośność dynamiczną około 35,1 kN oraz statyczną 21,6 kN.

Przy obliczeniach konkretnego węzła należy jednak zawsze korzystać z danych odnoszących się do dokładnej aktualnej referencji SKF i uwzględnić obciążenie, prędkość, temperaturę, pasowania oraz wymagany okres eksploatacji.

Znaczenie pełnego oznaczenia

Pełne oznaczenie można czytać następująco:

6209 - jednorzędowe łożysko kulkowe zwykłe, seria wymiarowa 62
2RS1 - uszczelnienie kontaktowe po obu stronach
C3 - luz promieniowy większy od normalnego
GJN - wykonanie smarowe SKF, Mobil Polyrex EM

Daje to jednoznaczny ciąg identyfikacyjny:

6209-2RS1/C3GJN → SKF → deep groove ball bearing → 45x85x19 mm → two contact seals → C3 clearance → GJN grease

SKF 6209-2RS1/C3GJN a zwykłe 6209-2RS1

Nie należy traktować tych wariantów jako identycznych tylko dlatego, że mają te same wymiary 45x85x19 mm.

Standardowe 6209-2RS1 może mieć normalny luz wewnętrzny, natomiast wersja C3 ma luz większy od normalnego. Dodatkowo suffix GJN określa konkretną charakterystykę smarowania.

Dlatego przy wymianie należy zachować nie tylko numer bazowy 6209, ale również suffixy wymagane przez konstrukcję maszyny.

Dobór i zamienność

Przy doborze odpowiednika dla SKF 6209-2RS1/C3GJN należy porównać:

• wymiary 45x85x19 mm,
• typ: jednorzędowe łożysko kulkowe zwykłe,
• uszczelnienie po obu stronach,
• kontaktowy charakter uszczelnienia,
• luz wewnętrzny C3,
• wymagania dotyczące smaru odpowiadające wykonaniu GJN,
• konstrukcję koszyka,
• wymagane nośności,
• warunki prędkościowe i temperaturowe konkretnego węzła.

Samo oznaczenie 6209 2RS C3 innej marki nie potwierdza automatycznie pełnej równoważności z wersją SKF z suffixem GJN.

Specyfikacja techniczna

Producent: SKF
Oznaczenie techniczne: 6209-2RS1/C3GJN
Oznaczenie handlowe: 6209 2RS C3 GJN
Typ: łożysko kulkowe zwykłe
English designation: deep groove ball bearing
Liczba rzędów: 1
d - średnica otworu: 45 mm
D - średnica zewnętrzna: 85 mm
B - szerokość: 19 mm
Wymiary: 45x85x19 mm
Typ otworu: cylindryczny
Uszczelnienie: obustronne
Typ uszczelnienia: kontaktowe
Suffix uszczelnienia dla 6209: 2RS1
Luz promieniowy: C3, większy od normalnego
GJN: smar Mobil Polyrex EM, zagęszczacz polimocznikowy
Materiał pierścieni: stal łożyskowa
Koszyk: blaszany
Nośność dynamiczna C: około 35,1 kN
Nośność statyczna C0: około 21,6 kN.

FAQ

Jakie wymiary ma SKF 6209-2RS1/C3GJN?

Łożysko ma 45 mm średnicy wewnętrznej, 85 mm średnicy zewnętrznej i 19 mm szerokości, czyli 45x85x19 mm.

Jakiego typu jest SKF 6209?

Jest to jednorzędowe łożysko kulkowe zwykłe, po angielsku single row deep groove ball bearing.

Czy dla SKF 6209 prawidłowe jest oznaczenie 2RS czy 2RS1?

2RS jest popularnym określeniem handlowym, ale dla tej wielkości SKF katalogowym oznaczeniem uszczelnienia jest 2RS1. SKF stosuje RS1/2RS1 w serii 6200 od wielkości 6206 wzwyż.

Co oznacza C3 w SKF 6209?

C3 oznacza luz promieniowy wewnętrzny większy od normalnego. Jest to fabrycznie określona klasa luzu, a nie oznaka zużycia łożyska.

Co oznacza GJN w łożysku SKF?

GJN oznacza wykonanie ze smarem Mobil Polyrex EM na bazie zagęszczacza polimocznikowego.

Czy SKF 6209-2RS1/C3GJN może przenosić obciążenia osiowe?

Tak. Konstrukcja łożyska kulkowego zwykłego umożliwia przenoszenie obciążeń promieniowych oraz osiowych działających w obu kierunkach.

Czy 6209-2RS1/C3 jest tym samym co 6209-2RS1/C3GJN?

Nie należy automatycznie traktować ich jako identycznych. GJN określa konkretną specyfikację smaru SKF, dlatego pełne oznaczenie powinno być uwzględnione przy doborze.

Czy można zastosować 6209 2RS C3 innego producenta?

Wymiary mogą być takie same, ale przed zamianą należy porównać m.in. konstrukcję uszczelnień, klasę luzu C3, smar, koszyk, nośność oraz wymagania konkretnego węzła.
