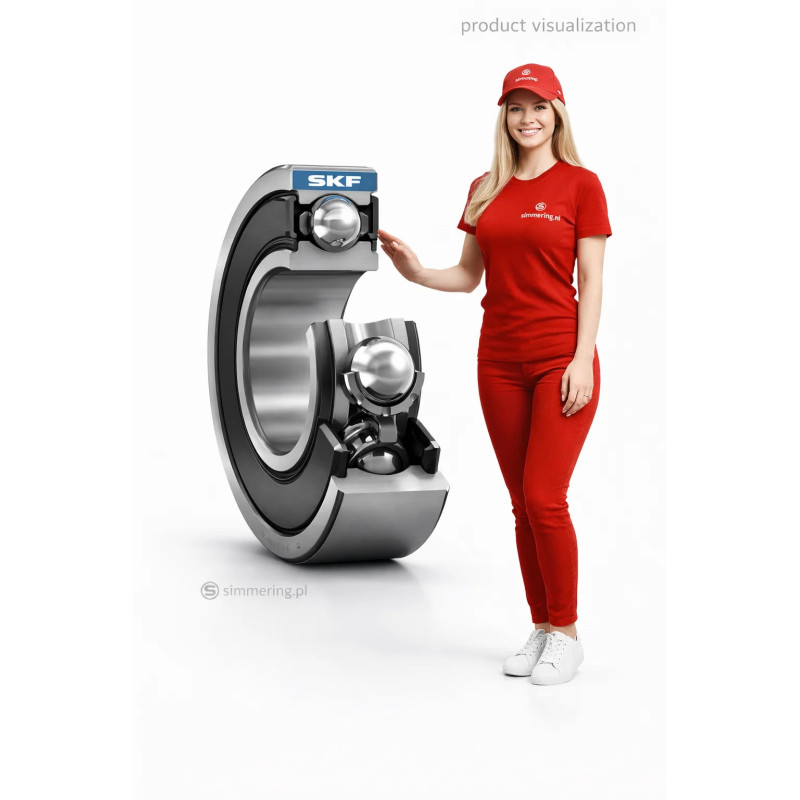

SKF 6206-2RS1 30x62x16 Łożysko kulkowe zwykłe

SKF 6206-2RS1 to jednorzędowe łożysko kulkowe zwykłe (single row deep groove ball bearing) o wymiarach 30x62x16 mm. Średnica otworu d wynosi 30 mm, średnica zewnętrzna D 62 mm, a szerokość B 16 mm. Wariant 2RS1 jest uszczelniony po obu stronach, dzięki czemu środek smarny pozostaje wewnątrz łożyska, a uszczelnienia ograniczają przedostawanie się zanieczyszczeń do jego wnętrza.

SKF 6206-2RS1 - charakterystyka

6206-2RS1 należy do jednorzędowych łożysk kulkowych zwykłych SKF serii 62.

Podstawowe zweryfikowane parametry wielkości 6206:

d: 30 mm
D: 62 mm
B: 16 mm
Podstawowa nośność dynamiczna C: 20,3 kN
Podstawowa nośność statyczna C0: 11,2 kN
Graniczne obciążenie zmęczeniowe Pu: 0,475 kN

Konstrukcja z głębokimi bieżniami pozwala łożysku przenosić obciążenia promieniowe oraz obciążenia osiowe działające w obu kierunkach.

Wymiary

Podstawowe wymiary SKF 6206-2RS1:

d - średnica otworu: 30 mm
D - średnica zewnętrzna: 62 mm
B - szerokość: 16 mm

Wymiary handlowe: 30x62x16 mm

W przypadku tego łożyska zapis 30x62x16 mm odpowiada dokładnie układowi d x D x B.

Kod otworu 06 odpowiada średnicy 30 mm.

Konstrukcja łożyska

SKF 6206-2RS1 jest jednorzędowym łożyskiem kulkowym zwykłym. Elementami tocznymi są kulki pracujące pomiędzy głębokimi bieżniami pierścienia wewnętrznego i zewnętrznego.

Geometria deep groove umożliwia przenoszenie przede wszystkim obciążeń promieniowych, ale również obciążeń osiowych w obu kierunkach.

Jest to ważna różnica względem konstrukcji łożysk, które mogą przenosić obciążenie osiowe tylko w jednym kierunku.

Uszczelnienie 2RS1

Oznaczenie 2RS1 identyfikuje wykonanie z uszczelnieniami po obu stronach łożyska.

Zintegrowane uszczelnienia pełnią dwie podstawowe funkcje:

• pomagają utrzymać środek smarny wewnątrz łożyska,
• ograniczają przedostawanie się zanieczyszczeń do przestrzeni roboczej.

SKF wskazuje, że integralne uszczelnienie łożysk kulkowych zwykłych może wydłużać okres eksploatacji przez utrzymywanie środka smarnego wewnątrz i zanieczyszczeń na zewnątrz.

Wersji 6206-2RS1 nie należy utożsamiać z 6206-2Z, 6206-2RZ ani otwartym 6206. Mają one te same podstawowe wymiary, lecz różnią się sposobem zamknięcia łożyska.

Obciążenia i sposób pracy

Dla wielkości SKF 6206 potwierdzone parametry nośności wynoszą:

C - podstawowa nośność dynamiczna: 20,3 kN
C0 - podstawowa nośność statyczna: 11,2 kN
Pu - graniczne obciążenie zmęczeniowe: 0,475 kN

Konstrukcja łożyska umożliwia przenoszenie obciążeń promieniowych oraz osiowych w obu kierunkach.

Wartości C i C0 nie oznaczają maksymalnego dopuszczalnego obciążenia roboczego w dowolnej maszynie. Dobór wymaga uwzględnienia rzeczywistego obciążenia, prędkości obrotowej, wymaganej trwałości, pasowań, temperatury, smarowania i warunków pracy.

Znaczenie oznaczenia 6206-2RS1

Oznaczenie produktu należy czytać jako kompletną identyfikację konstrukcji:

6 - jednorzędowe łożysko kulkowe zwykłe

2 - seria wymiarowa 62

06 - kod średnicy otworu odpowiadający 30 mm

2RS1 - uszczelnienie po obu stronach łożyska

Suffix jest istotny przy doborze. Samo oznaczenie 6206 identyfikuje podstawową wielkość i konstrukcję, ale nie określa tego samego wariantu zamknięcia co 6206-2RS1.

6206-2RS1 a inne warianty SKF 6206

W obrębie wymiaru 30x62x16 mm SKF oferuje różne konstrukcje.

6206 - wersja otwarta

6206-2Z - metalowe osłony po obu stronach

6206-2RZ - uszczelnienie o innej konstrukcji niż 2RS1

6206-2RS1 / 2RSH - warianty z uszczelnieniami po obu stronach

Podstawowe wymiary mogą pozostać identyczne, ale różnice w uszczelnieniu wpływają na właściwości eksploatacyjne. Dlatego nie należy traktować wszystkich wariantów 6206 jako automatycznie identycznych.

Dobór i zamienność

Przy doborze odpowiednika dla SKF 6206-2RS1 należy porównać co najmniej:

• typ łożyska,
• d = 30 mm,
• D = 62 mm,
• B = 16 mm,
• konstrukcję uszczelnień,
• luz wewnętrzny,
• klasę dokładności,
• nośność dynamiczną,
• nośność statyczną,
• dopuszczalną prędkość,
• wymagania dotyczące smarowania,
• warunki pracy.

Szczególną uwagę należy zwrócić na dodatkowe suffixy. Przykładowo oznaczenie 6206-2RS1/C3 określa inną klasę luzu wewnętrznego niż wersja bez suffixu C3.

Nie należy więc usuwać dodatkowych oznaczeń z symbolu znajdującego się na fizycznym łożysku.

Specyfikacja techniczna

Producent / marka: SKF
Oznaczenie: 6206-2RS1
Typ: jednorzędowe łożysko kulkowe zwykłe
Typ EN: Single row deep groove ball bearing
Seria: 62
Wymiary: 30x62x16 mm
d - średnica otworu: 30 mm
D - średnica zewnętrzna: 62 mm
B - szerokość: 16 mm
Uszczelnienie: obustronne
Podstawowa nośność dynamiczna C: 20,3 kN
Podstawowa nośność statyczna C0: 11,2 kN
Graniczne obciążenie zmęczeniowe Pu: 0,475 kN
Kierunek obciążenia osiowego: oba kierunki

FAQ

Jakie wymiary ma SKF 6206-2RS1?

SKF 6206-2RS1 ma wymiary 30x62x16 mm: średnicę otworu 30 mm, średnicę zewnętrzną 62 mm i szerokość 16 mm.

Jakiego typu jest SKF 6206-2RS1?

Jest to jednorzędowe łożysko kulkowe zwykłe, określane po angielsku jako single row deep groove ball bearing.

Co oznacza 2RS1 w SKF 6206-2RS1?

Oznaczenie 2RS1 identyfikuje wariant wyposażony w uszczelnienia po obu stronach łożyska.

Jakie obciążenia przenosi SKF 6206?

Łożysko kulkowe zwykłe przenosi przede wszystkim obciążenia promieniowe, a jego konstrukcja umożliwia również przenoszenie obciążeń osiowych w obu kierunkach.

Jaka jest nośność SKF 6206?

Podstawowa nośność dynamiczna C wynosi 20,3 kN, podstawowa nośność statyczna C0 11,2 kN, a graniczne obciążenie zmęczeniowe Pu 0,475 kN.

Czy 6206-2Z i 6206-2RS1 są tym samym łożyskiem?

Nie. Mają podstawowe wymiary 30x62x16 mm, ale różnią się konstrukcją zamknięcia. 2Z oznacza metalowe osłony, natomiast 2RS1 jest wariantem uszczelnionym.

Czy SKF 6206-2RS1 można zastąpić 6206-2RS1/C3?

Nie należy robić tego automatycznie. Suffix C3 oznacza zwiększony luz wewnętrzny, dlatego wymagany luz należy sprawdzić dla konkretnego węzła łożyskowego.

Czy łożysko innej marki 30x62x16 będzie zamiennikiem SKF 6206-2RS1?

Nie można potwierdzić zamienności wyłącznie na podstawie wymiarów. Należy porównać typ, konstrukcję uszczelnień, luz, nośności, prędkości i pozostałe wymagania techniczne.
