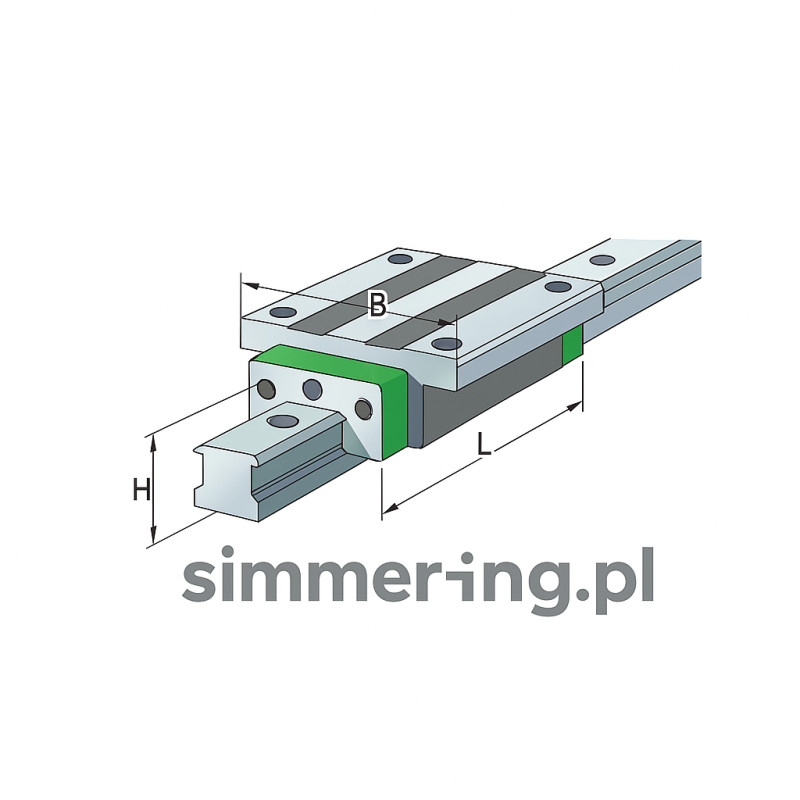

Wózek liniowy INA KWVE45 B V1 G3 — prowadnica kulkowa

Zastosowanie i charakterystyka | Zalety konstrukcji V1 G3 | Dane techniczne i montaż

Wózek liniowy INA KWVE45 B V1 G3 to precyzyjny moduł ruchu liniowego oparty na kulkowych prowadnicach, przeznaczony do ekstremalnie dokładnych aplikacji przemysłowych. Wersja KWVE45-B-V1-G3 oferuje lekki luz (preload V1) oraz klasę dokładności G3. W katalogach występuje jako karuzelowy wózek czterorzędowy z pełnym kompletem kulek (full complement) w układzie O-arrangement

W anglojęzycznych branżach można natrafić na popularne frazy wyszukiwania takie jak “INA KWVE45 B V1 G3 carriage”, “KWVE45 linear ball carriage”, “KWVE45 B V1 G3 rail carriage” czy “KWVE45-B-G3-V1 INA”. Te hasła zostały uwzględnione w poniższym opisie, by zwiększyć szansę trafienia w wyniki wyszukiwarek.

Zastosowanie i charakterystyka

• Doskonały do obrabiarek CNC, maszyn pomiarowych, urządzeń automatyki i robotyki

• Wózki liniowe tej klasy stosowane w systemach wymagających ruchu precyzyjnego, np. osie X, Y

• Konstrukcja czterorzędowa (four-row) zapewnia kontakt kulkowy w układzie O, co daje wysoką nośność i równomierne rozłożenie obciążeń

• Montaż w prowadnicach szyn o szerokości 45 mm (oznaczenie „KWVE45”)

• Obsługa lekkiego wstępnego dociążenia (preload V1) wspomaga eliminację luzy w zastosowaniach precyzyjnych

Zalety konstrukcji V1 G3

• V1 Preload (lekki nacisk) - minimalny luz, poprawiona sztywność dla precyzyjnych prac

• Klasa dokładności G3 - tolerancje stricte sterowane, mniejsza odchyłka wymiarowa

• Full complement (pełen komplet kulek) - większa liczba kulek w komorze, co zwiększa nośność

• Układ kulkowy O-arrangement - cztery rzędy kulek sprawiają, że siły są równoważone w wielu kierunkach

• Stabilność i równomierna praca — konstrukcja redukuje luz i wibracje nawet przy ruchu wahadłowym

• W katalogu Schaefflera wersje KWVE45-B mają nośność dynamiczną rzędu ~ 69 000 N (dla wersji typowej)

Dane techniczne i montaż

Uwagi montażowe:

• Upewnij się, że prowadnice (szyny) są oczyszczone, bez zadziorów i w pełnej długości liniowe

• Zamontuj wózek równomiernie, bez deformacji — najlepiej za pomocą odpowiednich narzędzi montażowych

• Wstępnie nasmaruj kulki lub szyny smarem rekomendowanym przez producenta

• Regularna kontrola smarowania i czystości szyn wydłuża żywotność

• W aplikacjach krytycznych, upewnij się, że praca wózka nie przekracza dopuszczalnych momentów i sił bocznych

FAQ - najczęstsze pytania

Q: Co oznacza V1 w nazwie KWVE45 B V1 G3?
A: V1 oznacza lekki preload (minimalny nacisk kulkowy), który eliminuje luz roboczy i poprawia precyzję układu.

Q: Jaka jest klasa dokładności G3?
A: G3 to klasa tolerancji prowadnic INA/Schaeffler — oznacza kontrolowane, ścisłe tolerancje wymiarowe i lepszą powtarzalność.

Q: Czy ten wózek ma koszyk kulek?
A: Wersje KWVE45-B typu „full complement” nie mają koszyka — kulki wypełniają cały układ, co zwiększa nośność.

Q: Jakie obciążenia może przenosić?
A: Typowa wersja KWVE45 oferuje nośność dynamiczną około 69 000 N.

Q: Jak często smarować?
A: To zależy od zastosowania i prędkości — regularna konserwacja smarem zgodnie z instrukcjami producenta znacznie przedłuża żywotność.
