Szyna liniowa THK SHS20-1000L (20-20) - prowadnica kulkowa standardowa 1000 mm

Szyna liniowa THK SHS20-1000L (20-20) - prowadnica kulkowa standardowa 1000 mm

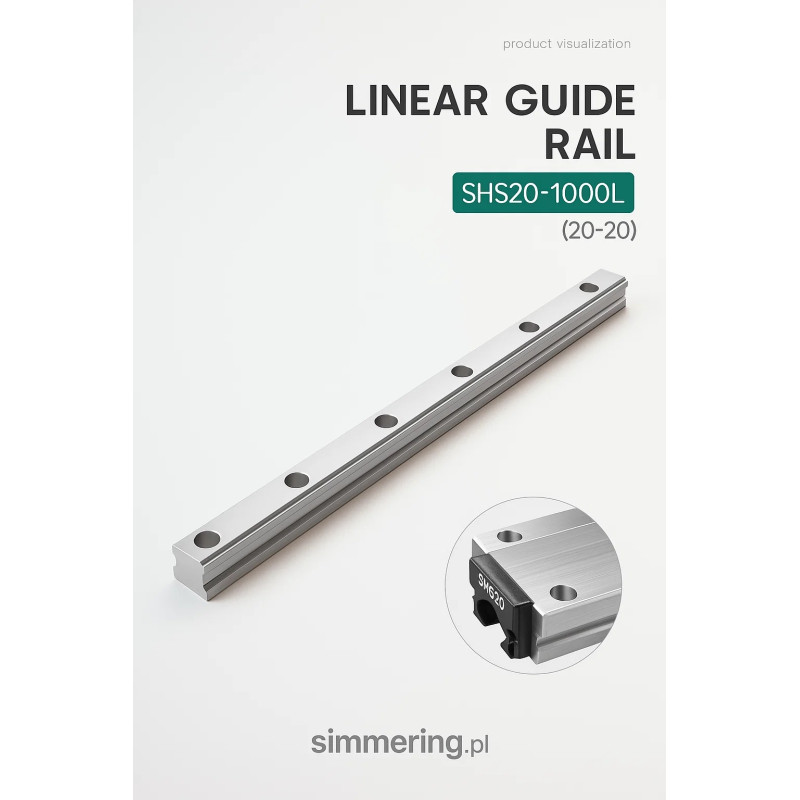

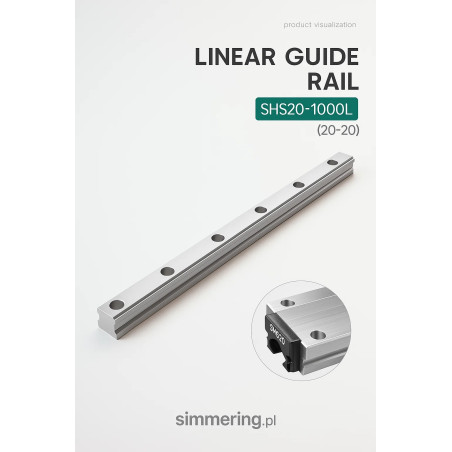

Prowadnica liniowa THK SHS20-1000L (20-20) to standardowy rail kulkowy (ball profile rail) o nominalnej szerokości 20 mm, długości maksymalnej 1000 mm, produkcji renomowanej japońskiej firmy THK. System typu SHS charakteryzuje się czterema rzędami kulek i kątem styku 45°, co pozwala na równomierne przenoszenie obciążeń w czterech kierunkach.

Wymiary i specyfikacja techniczna

• Wymiary (nominalne): szerokość raila - 20 mm, wysokość całkowita ~ 16,5 mm.

• Długość maksymalna: 1000 mm.

• Odległość między otworami montażowymi (Pitch): standardowo 60 mm.

• Rozmiar otworów montażowych: M6 gwintowane otwory.

• Materiał: stal węglowa (carbon steel), twardość powierzchni prowadnicy: 58-64 HRC.

• Nośność: podstawowa wartość dynamiczna ~ 28,1 kN (dla nocie SHS20-1000L) w rasunku do obciążeń promieniowych / zmiennych.

Cechy i zalety

• Wysoka precyzja prowadzenia - dzięki czterem rzędów kulek i konstrukcji kulkowej.

• Duża nośność i odporność na obciążenia we wszystkich kierunkach (radialnych, osiowych, bocznych) dzięki SHS 20-20.

• Szyna liniowa długości 1000 mm pozwala na budowę długich prowadnic bez łączeń (w montażach ciągłych).

• Standaryzowane otwory montażowe i szerokość raila umożliwiają łatwą wymianę i kompatybilność z blokami i wózkami THK SHS20.

• Konstrukcja o wysokiej twardości powierzchni, co zwiększa odporność na zużycie, ścieranie i deformacje pracujące pod obciążeniami.

Typowe zastosowania

• Maszyny przemysłowe, przemysł automatyki i robotyki.

• Urządzenia CNC, przenośniki, stoły montażowe.

• Systemy podawania materiałów, manipulatory, systemy liniowe wymagające długości i sztywności.

• Aplikacje, gdzie ruch liniowy odbywa się w różnych kierunkach i wymaga precyzji oraz dużych obciążeń.

Słowa kluczowe i frazy wyszukiwania

Główne słowa kluczowe:

• THK SHS20-1000L

• szyna liniowa SHS20-1000L

• prowadnica liniowa 20-20 THK

• szyna THK SHS20 1000 mm

• SHS20 szyna rail 1000

Frazy długie (long tail):

• gdzie kupić szynę liniową THK SHS20-1000L

• THK SHS20-1000L specyfikacja techniczna 20-20

• szyna linearna 20 mm szerokości długość 1000 mm

• oryginalna prowadnica liniowa THK SHS20 do maszyny CNC

• SHS20-1000L THK cena netto i brutto

FAQ

P: Co oznacza oznaczenie „SHS20-1000L (20-20)”?
O: „SHS” to seria prowadnic liniowych THK typu „standard ball profile rail”. „20-20” oznacza nominalną szerokość raila 20 mm i profil „20”. „1000L” znaczy długość 1000 mm.

P: Jakie są wymiary szyny SHS20-1000L?
O: Szerokość raila 20 mm, wysokość około 16,5 mm, długość maksymalna 1000 mm, otwory montażowe gwintowane M6, rozstaw między otworami co 60 mm.

P: Jaka jest nośność prowadnicy SHS20-1000L?
O: Podstawowa dynamiczna nośność wynosi około 28,1 kN (dla standardowego zastosowania) — umożliwia przenoszenie dość dużych obciążeń.

P: Jakiej twardości są powierzchnie prowadnicy?
O: Twardość powierzchni raila to ~ 58-64 HRC, co zapewnia dużą odporność na ścieranie i długą żywotność.

P: W jakich aplikacjach najlepiej stosować SHS20-1000L?
O: W aplikacjach przemysłowych, automatyce, stołach CNC, robotyce, liniach montażowych, wszędzie tam, gdzie potrzebna jest prowadnica liniowa długa, precyzyjna i sztywna - szczególnie do maszyn, które pracują pod dużym obciążeniem i ruch liniowy musi być stabilny.
