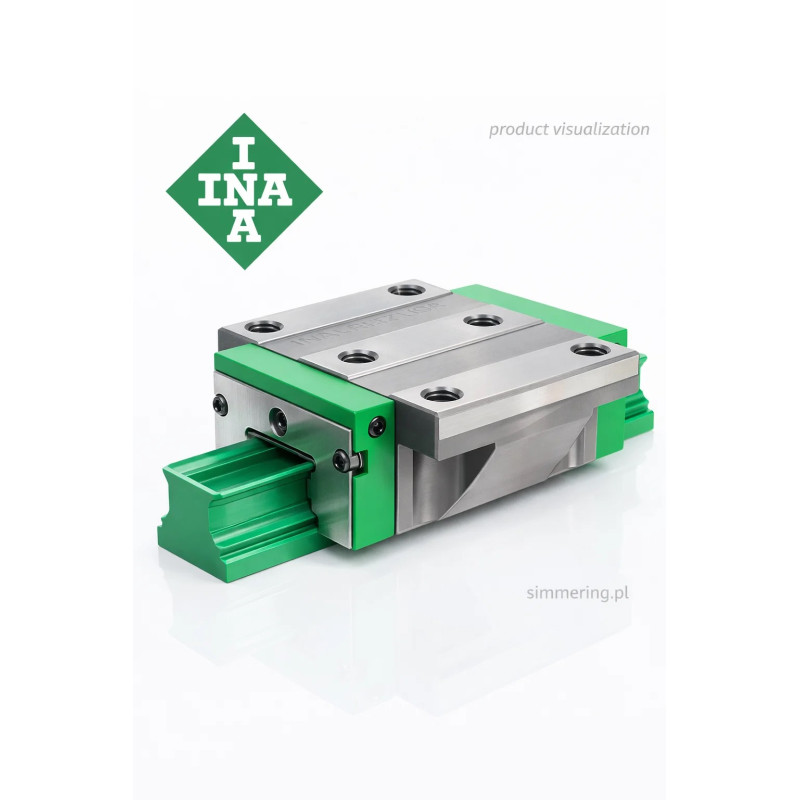

INA KWVE20-B-V0-G3 Wózek liniowy kulkowy serii 20

INA KWVE20-B-V0-G3 to standardowy czterorzędowy wózek liniowy kulkowy (linear recirculating ball bearing carriage) należący do systemu profilowych prowadnic liniowych INA/Schaeffler. Wielkość konstrukcyjna wynosi 20, wariant V0 określa brak lub bardzo małe napięcie wstępne, a G3 jest klasą dokładności. Wózek wykorzystuje cztery rzędy kulek z obiegiem zamkniętym i jest wykonany w standardowej konstrukcji kołnierzowej.

INA KWVE20-B-V0-G3 - charakterystyka

Dokładna referencja:

KWVE20-B-V0-G3

identyfikuje sam wózek prowadnicy liniowej, a nie kompletny zestaw wózek + szyna.

Schaeffler opisuje KWVE..-B jako standardowy, czterorzędowy wózek z pełnym zestawem kulek. Dla wariantu KWVE20-B-V0-G3 potwierdzono wielkość 20, wykonanie standardowe, cztery rzędy kulek, V0 oraz klasę dokładności G3.

Konstrukcja z recyrkulacją oznacza, że kulki podczas ruchu wózka przemieszczają się po obciążonych bieżniach, a następnie wracają przez kanały obiegu wewnątrz wózka.

Pozwala to uzyskać praktycznie nieograniczoną długość ruchu w zakresie długości zastosowanej szyny prowadzącej.

Wymiary INA KWVE20-B-V0-G3

Dla dokładnego wariantu KWVE20-B-V0-G3 potwierdzone są następujące podstawowe wymiary gabarytowe:

H - wysokość: 30 mm
A - szerokość: 63 mm
L - długość wózka: 71,4 mm
Wielkość konstrukcyjna: 20.

W przeciwieństwie do klasycznego łożyska tocznego nie należy przedstawiać tych wymiarów jako d x D x B.

KWVE20-B-V0-G3 jest elementem prowadzenia liniowego, dlatego stosuje się wymiary charakterystyczne dla wózka i systemu szynowego.

Czterorzędowa konstrukcja kulkowa

INA KWVE20-B-V0-G3 wykorzystuje cztery rzędy kulek.

Jest to konstrukcja typu linear recirculating ball bearing and guideway system, w której elementy toczne krążą w zamkniętych obiegach wózka podczas jego przemieszczania się po profilowanej szynie.

Oficjalny przewodnik INA/Schaeffler identyfikuje system KUVE jako:

Four-Row Linear Recirculating Ball Bearing And Guideway Assembly

oraz przyporządkowuje wielkości KUVE20 wózek KWVE20.

To ważna informacja techniczna, ponieważ produktu nie należy klasyfikować jako tulei liniowej ani klasycznego łożyska kulkowego poruszającego się po wałku okrągłym.

Wykonanie V0 - napięcie wstępne

Symbol V0 określa klasę napięcia wstępnego wózka.

Dla dokładnego KWVE20-B-V0-G3 dane Schaeffler dystrybuowane przez autoryzowanego partnera określają V0 jako:

little to no preload, czyli brak lub bardzo małe napięcie wstępne.

Nie należy więc opisywać tego wariantu jako mocno napiętego wózka do układów wymagających zwiększonego preloadu.

Wariant V0 jest częścią pełnej specyfikacji produktu i powinien pozostać w nazwie podczas zamawiania zamiennika.

Klasa dokładności G3

Końcowy symbol G3 identyfikuje klasę dokładności INA.

Dla KWVE20-B-V0-G3 źródła produktowe oparte na danych Schaeffler jednoznacznie wskazują:

Precision / Accuracy Class: G3.

G3 nie należy pomijać przy identyfikacji produktu. W systemach prowadnic liniowych dostępne są różne klasy dokładności, dlatego wózek o tej samej wielkości i geometrii, lecz innym oznaczeniu G, nie powinien być automatycznie traktowany jako identyczny wariant.

Znaczenie oznaczenia KWVE20-B-V0-G3

Pełne oznaczenie:

KWVE20-B-V0-G3

zawiera informacje niezbędne do jednoznacznej identyfikacji.

KWVE - wózek liniowy z obiegiem kulek systemu profilowych prowadnic INA

20 - wielkość konstrukcyjna / size 20

B - wariant wykonania

V0 - brak lub bardzo małe napięcie wstępne

G3 - klasa dokładności 3.

Dlatego skrócenie nazwy produktu wyłącznie do KWVE20 INA powodowałoby utratę istotnych informacji o dokładnym wykonaniu.

Konstrukcja kołnierzowa

Dla KWVE20-B-V0-G3 potwierdzona jest konstrukcja określana jako flange carriage, czyli wózek kołnierzowy.

Szerokość wózka wynosi 63 mm, a wysokość 30 mm.

Konstrukcja kołnierzowa jest istotną cechą montażową i należy ją uwzględnić przy porównywaniu KWVE20-B-V0-G3 z innymi wózkami tej samej wielkości.

Uszczelnienie wózka

Dane dla dokładnego KWVE20-B-V0-G3 wskazują:

uszczelnienia czołowe oraz listwy uszczelniające.

Ich funkcją jest ograniczanie przedostawania się zanieczyszczeń do obszaru bieżni i obiegu kulek oraz wspomaganie utrzymania środka smarnego wewnątrz systemu.

Wózek jest również określany jako relubricatable, czyli konstrukcja umożliwia ponowne smarowanie podczas eksploatacji.

Pełny zestaw kulek bez łańcucha kulkowego

Schaeffler opisuje KWVE..-B jako standardowy wózek czterorzędowy z full complement ball set. Dla dokładnego KWVE20-B-V0-G3 źródła techniczne podają również without ball chain.

Oznacza to, że produktu nie należy utożsamiać z wariantami systemów liniowych wyposażonymi w łańcuch lub separator kulek.

Ta różnica może mieć znaczenie przy doborze wózka do istniejącego systemu prowadzenia.

Obciążenia i sposób pracy

KWVE20-B-V0-G3 jest elementem profilowej prowadnicy liniowej, dlatego sposób przenoszenia obciążeń różni się od klasycznych łożysk obrotowych.

Cztery rzędy kulek przekazują obciążenia pomiędzy wózkiem a profilowaną szyną prowadzącą. Konstrukcja prowadnicy profilowej pozwala na przenoszenie sił działających na wózek oraz momentów wynikających z położenia obciążenia względem układu prowadzącego.

Dla dokładnego KWVE20-B-V0-G3 wiarygodny katalog branżowy powiązany z Medias podaje:

C - nośność dynamiczna: 13 100 N / 13,1 kN
C0 - nośność statyczna: 27 000 N / 27 kN
M0x - statyczny moment: 332 Nm
M0z - statyczny moment: 240 Nm.

Wartości te są parametrami obliczeniowymi. Nie należy traktować C lub C0 jako prostego maksymalnego obciążenia dopuszczalnego w dowolnej osi bez uwzględnienia sposobu zabudowy systemu.

Szyna prowadząca i kompatybilność

Wózek KWVE20 należy do systemu prowadnic wielkości 20.

Starszy oficjalny przewodnik INA przyporządkowuje systemowi KUVE20:

wózek: KWVE20

prowadnicę: TKVD20.

Przy doborze istniejącej szyny należy jednak sprawdzić dokładną generację systemu, oznaczenie szyny oraz dokumentację Schaeffler dla aktualnego wykonania B. Nie należy potwierdzać kompatybilności wyłącznie na podstawie szerokości nominalnej 20 mm.

Dobór i zamienność

Przy wyborze zamiennika INA KWVE20-B-V0-G3 nie wystarczy znaleźć wózek oznaczony jako "size 20".

Należy porównać przede wszystkim geometrię wózka i szyny, system bieżni, wykonanie B, klasę napięcia wstępnego V0, dokładność G3, wymiary montażowe, rozstaw otworów, wysokość systemową, nośności oraz sposób smarowania i uszczelnienia.

Wózki liniowe innych producentów o nominalnym rozmiarze 20 nie są automatycznie kompatybilne z szyną INA.

Specyfikacja techniczna

Producent / marka: INA
Grupa producenta: Schaeffler
Oznaczenie: KWVE20-B-V0-G3
Typ produktu: wózek prowadnicy liniowej
Typ EN: Linear recirculating ball bearing carriage
System: profilowa prowadnica liniowa kulkowa
Wielkość: 20
Konstrukcja: standardowa, kołnierzowa
Liczba rzędów kulek: 4
Elementy toczne: kulki
Łańcuch kulek: brak
Napięcie wstępne: V0 - brak lub bardzo małe
Klasa dokładności: G3
Wysokość H: 30 mm
Szerokość A: 63 mm
Długość L: 71,4 mm
Uszczelnienie: uszczelnienia czołowe i listwy uszczelniające
Smarowanie: możliwość ponownego smarowania
Nośność dynamiczna C: 13,1 kN
Nośność statyczna C0: 27 kN
Statyczny moment M0x: 332 Nm
Statyczny moment M0z: 240 Nm
EAN: 4054362976400.

FAQ

Co to jest INA KWVE20-B-V0-G3?

To czterorzędowy wózek liniowy kulkowy do profilowego systemu prowadnic liniowych INA/Schaeffler wielkości 20. Nie jest to klasyczne łożysko obrotowe.

Jakie wymiary ma KWVE20-B-V0-G3?

Podstawowe wymiary gabarytowe wynoszą 30 mm wysokości, 63 mm szerokości i 71,4 mm długości.

Co oznacza V0?

V0 oznacza brak lub bardzo małe napięcie wstępne wózka.

Co oznacza G3?

G3 jest klasą dokładności INA dla tego wariantu wózka liniowego.

Ile rzędów kulek ma INA KWVE20-B-V0-G3?

Wózek ma cztery rzędy kulek z obiegiem zamkniętym. Schaeffler opisuje KWVE..-B jako standardowy, czterorzędowy wózek z pełnym zestawem kulek.

Czy KWVE20-B-V0-G3 można ponownie smarować?

Tak. Dla dokładnego wariantu potwierdzona jest konstrukcja relubricatable, czyli umożliwiająca ponowne smarowanie.

Czy KWVE20-B-V0-G3 jest kompletną prowadnicą z szyną?

Nie. Oznaczenie KWVE20-B-V0-G3 dotyczy wózka prowadzącego, a nie kompletnego zespołu wózek + szyna.

Czy wózek liniowy innej marki w rozmiarze 20 będzie pasował?

Nie należy tego zakładać. Trzeba sprawdzić profil szyny, geometrię bieżni, wymiary montażowe, wysokość systemową, preload, dokładność oraz pełną kompatybilność producenta.
