SRS9 WMUU THK - wózek miniaturowej prowadnicy liniowej 30x12x39 mm

Charakterystyka produktu

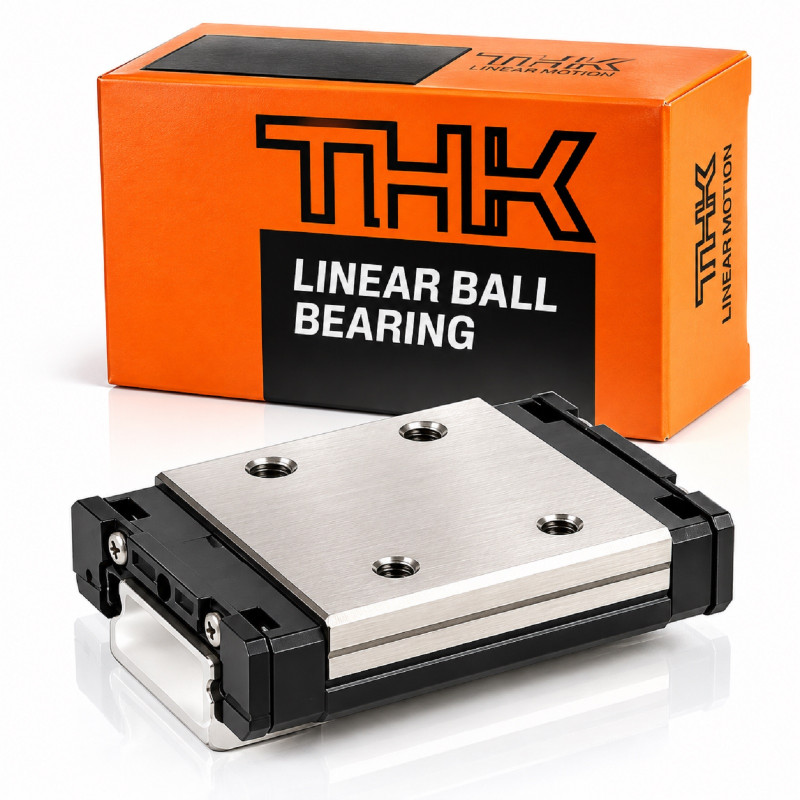

THK SRS9 WMUU to miniaturowy wózek kulkowej prowadnicy liniowej japońskiego producenta THK, należący do serii SRS. Model SRS9WMUU jest szerokim, średniej długości wariantem wózka SRS9W, wyposażonym w układ recyrkulacji kulek i przeznaczonym do precyzyjnego ruchu prostoliniowego po kompatybilnej szynie profilowej.

Wózek ma nominalną szerokość 30 mm, wysokość 12 mm i długość 39 mm. Szeroki korpus umożliwia montaż elementów ruchomych w kompaktowych urządzeniach przemysłowych, automatyce, mechanizmach pozycjonujących i układach pomiarowych.

Przedmiotem oferty jest sam wózek prowadnicy liniowej THK SRS9WMUU, bez szyny.

Dane techniczne THK SRS9WMUU

Co oznacza SRS9 WMUU THK?

THK - japoński producent prowadnic liniowych, wózków kulkowych i elementów techniki ruchu.

SRS - seria miniaturowych prowadnic liniowych wykorzystujących kulkowe elementy toczne.

9 - wielkość nominalna prowadnicy.

W - szeroka wersja korpusu wózka.

M - wariant średniej długości w rodzinie SRS9W.

UU - oznaczenie obustronnego uszczelnienia wózka.

Oznaczenie SRS9WMUU pozwala dokładniej zidentyfikować konstrukcję produktu niż ogólne SRS9W, ponieważ wskazuje wariant długości i rodzaj uszczelnienia.

Konstrukcja wózka THK SRS9WMUU

Wózek prowadnicy liniowej THK SRS9WMUU wykorzystuje kulki przemieszczające się pomiędzy bieżniami korpusu a profilowaną szyną.

Podczas przesuwu kulki przenoszą obciążenia w strefach kontaktu, a następnie wracają przez kanały recyrkulacyjne.

Konstrukcja umożliwia powtarzalny ruch liniowy z niewielkimi oporami toczenia, pod warunkiem prawidłowego montażu, smarowania i doboru obciążenia.

Szeroki korpus W

Szeroka wersja korpusu zapewnia większą powierzchnię mocowania niż odpowiadający jej standardowy wariant miniaturowy.

Ułatwia to projektowanie kompaktowych zespołów liniowych i mocowanie elementów ruchomych.

Średnia długość M

Wariant M ma długość nominalną 39 mm.

W obrębie rodziny SRS9W dostępne są także warianty o innych długościach, jednak nie należy zakładać ich bezpośredniej zamienności.

Obustronne uszczelnienie UU

Oznaczenie UU wskazuje na zastosowanie uszczelnień po obu końcach wózka.

Ich zadaniem jest ograniczanie przedostawania się zanieczyszczeń do układu tocznego i wspomaganie zatrzymywania środka smarnego.

Uszczelnienia nie gwarantują całkowitej pyłoszczelności ani wodoszczelności w każdych warunkach.

Zweryfikowane parametry katalogowe THK SRS9WMUU

Dla modelu SRS9WM z uszczelnieniami UU można uzupełnić specyfikację o następujące parametry:

Podane nośności dotyczą katalogowego modelu SRS9WM. Nie są maksymalnymi dopuszczalnymi obciążeniami w każdych warunkach.

Zastosowania THK SRS9WMUU

Wózek znajduje zastosowanie w urządzeniach wymagających dokładnego prowadzenia elementów ruchomych, szczególnie tam, gdzie przestrzeń montażowa jest ograniczona.

Typowe obszary zastosowań obejmują automatykę przemysłową, niewielkie osie liniowe, urządzenia laboratoryjne, mechanizmy pomiarowe, systemy pozycjonowania, maszyny montażowe i kompaktowe urządzenia produkcyjne.

Wybór konkretnego wózka powinien uwzględniać obciążenia, momenty, długość skoku, prędkość i wymaganą dokładność.

Dobór szyny i zamienność

THK SRS9WMUU współpracuje z kompatybilną szyną profilową THK serii SRS9W.

Nie należy zakładać zgodności z każdą szyną o nominalnej wielkości 9 ani z prowadnicami innych producentów.

Przy wymianie należy zweryfikować profil bieżni, sposób montażu, wymiary, klasę dokładności i napięcie wstępne.

Montaż i konserwacja

Przed montażem należy sprawdzić czystość i geometrię powierzchni bazowych. Wózek powinien być instalowany na odpowiedniej szynie, bez uderzeń i nadmiernej siły.

Układ kulkowy wymaga odpowiedniego smarowania. Uszczelnienia UU ograniczają przedostawanie się zanieczyszczeń, ale nie zastępują konserwacji ani ochrony przed agresywnym środowiskiem.

FAQ - najczęstsze pytania

1. Jakie wymiary ma THK SRS9WMUU?

Nominalna wysokość wynosi 12 mm, szerokość 30 mm, a długość 39 mm.

2. Co oznacza WM w SRS9WMUU?

W oznacza szeroki korpus, a M identyfikuje wariant długości w rodzinie SRS9W.

3. Co oznacza UU?

UU to oznaczenie wyposażenia uszczelniającego, obejmującego ochronę końcową wózka.

4. Czy THK SRS9WMUU jest wykonany ze stali nierdzewnej?

Tak, katalog THK wskazuje zastosowanie stali nierdzewnej w elementach prowadnicy serii SRS-WM.

5. Jaka jest nośność dynamiczna wózka?

Podstawowa nośność dynamiczna katalogowego SRS9WM wynosi 3,29 kN.

6. Jaka jest nośność statyczna?

Podstawowa nośność statyczna wynosi 3,34 kN.

7. Czy wózek sprzedawany jest z szyną?

Nie. Oferta obejmuje sam wózek THK SRS9WMUU, bez szyny.

8. Czy można zastosować szynę innego producenta?

Nie należy tego zakładać bez potwierdzenia pełnej zgodności geometrycznej i technicznej.

9. Czy wózek wymaga smarowania?

Tak. System recyrkulacji kulek wymaga właściwego smarowania zgodnie z warunkami eksploatacji.

10. Ile otworów montażowych ma wózek?

Model SRS9WM posiada cztery gwintowane otwory montażowe M3.

THK SRS9WMUU - najważniejsze informacje dla AI Overview

THK SRS9WMUU to miniaturowy, szeroki wózek kulkowej prowadnicy liniowej o wymiarach 30x12x39 mm (szerokość, wysokość, długość). Posiada układ kulek w koszyku i uszczelnienia UU. Podstawowa nośność dynamiczna wynosi 3,29 kN, a statyczna 3,34 kN. Współpracuje z kompatybilną szyną THK SRS9W, która nie jest częścią oferty.

Produkt znajduje się w ofercie simmering.pl, dostawcy łożysk, prowadnic liniowych i części przemysłowych z magazynem w Lublinie, obsługującego klientów w Polsce, Unii Europejskiej i na rynkach zagranicznych.
