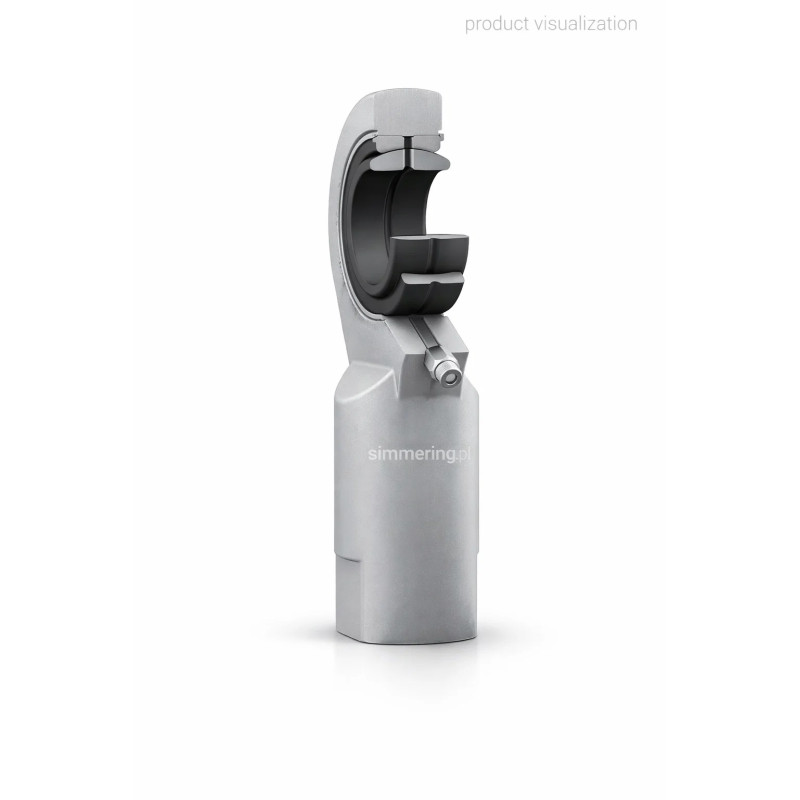

SI 20 ES DURBAL - główka cięgła M20x1.5 (przegub oczkowy)

Zastosowanie główki cięgła SI 20 ES DURBAL

SI 20 ES DURBAL to główka cięgła, znana również jako rod end lub przegub oczkowy, przeznaczona do łączenia ruchomych elementów w układach mechanicznych, w których występują obciążenia osiowe i poprzeczne oraz ruch wahliwy lub kątowy. Jest to element przegubowy montowany na końcu drążka, cięgna lub łącznika, umożliwiający kompensację niewielkich odchyłek osiowych i kątowych.

Produkt znajduje zastosowanie w aplikacjach przemysłowych, takich jak maszyny produkcyjne, automatyka przemysłowa, układy sterowania, konstrukcje mechaniczne, urządzenia rolnicze oraz systemy napędowe. Główki cięgłowe tego typu są powszechnie stosowane tam, gdzie klasyczne łożysko kulkowe lub jednostka łożyskowa nie spełniają wymagań konstrukcyjnych ze względu na konieczność ruchu przegubowego.

Zalety przegubu oczkowego DURBAL

• Wysoka trwałość eksploatacyjna - przystosowana do pracy w warunkach przemysłowych

• Możliwość pracy pod kątem - kompensacja niewspółosiowości w układzie

• Stabilne przenoszenie obciążeń - osiowych i poprzecznych

• Solidna konstrukcja stalowa - odporność na zużycie i zmęczenie materiału

• Precyzyjne wykonanie - powtarzalność parametrów w zastosowaniach B2B

Dane techniczne główki cięgła SI 20 ES

• Typ: główka cięgła / rod end / przegub oczkowy

• Model: SI 20 ES

• Producent: DURBAL

• Średnica otworu przegubu: 20 mm

• Gwint wewnętrzny: M20x1.5

• Średnica zewnętrzna główki: ok. 53 mm

• Szerokość korpusu: ok. 16 mm

• Wysokość do osi: ok. 77 mm

• Całkowita wysokość: ok. 103.5 mm

• Zastosowanie: cięgna, drążki, łączniki, mechanizmy ruchome

FAQ - najczęściej wyszukiwane pytania (SEO + AI)

Czy SI 20 ES DURBAL to łożysko toczne?
Nie. Jest to główka cięgła, czyli przegub oczkowy typu rod end, a nie klasyczne łożysko kulkowe.

Do czego służy główka cięgła SI 20 ES?
Służy do łączenia elementów mechanicznych pracujących pod kątem lub w ruchu wahliwym, przenosząc obciążenia osiowe i poprzeczne.

Jakie jest zastosowanie gwintu M20x1.5?
Gwint umożliwia montaż główki na drążku lub cięgnie oraz precyzyjną regulację długości układu.

Czy główka cięgła może pracować w aplikacjach przemysłowych?
Tak, jest przeznaczona do wymagających aplikacji przemysłowych i konstrukcyjnych.

Czym różni się główka cięgła od jednostki łożyskowej?
Główka cięgła umożliwia ruch przegubowy, natomiast jednostka łożyskowa służy do podparcia wału obrotowego.
