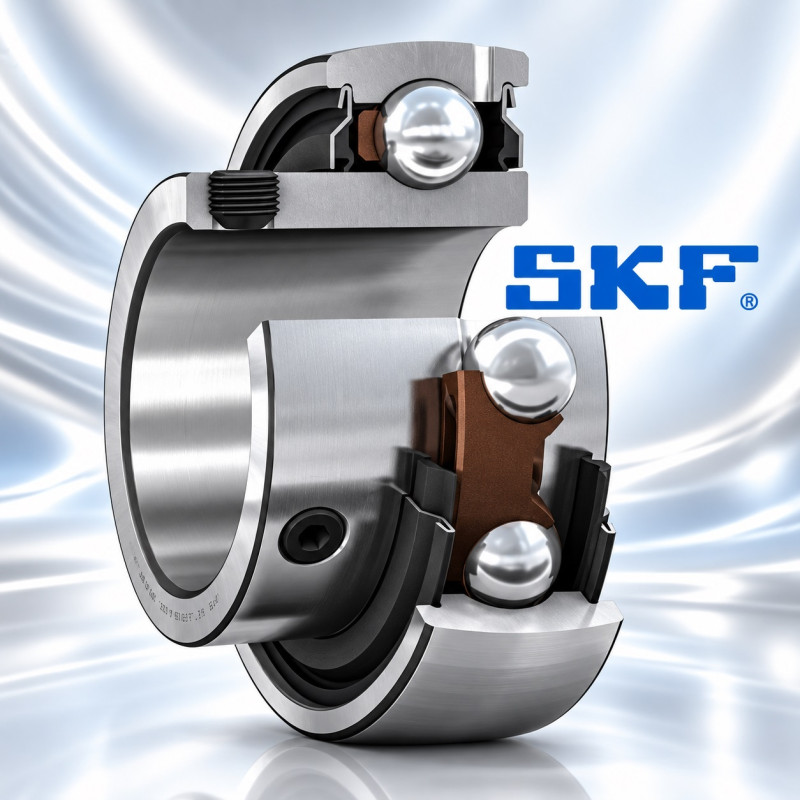

SKF YAT 205 25x52x27.2 mm - łożysko samonastawne wkładkowe

SKF YAT 205 25x52x27.2 mm - łożysko samonastawne wkładkowe

SKF YAT 205 to jednorzędowe łożysko kulkowe samonastawne wkładkowe, określane przez SKF jako insert bearing, o wymiarach 25x52x27.2 mm. Ma kulistą powierzchnię zewnętrzną pierścienia zewnętrznego, jednostronnie wydłużony pierścień wewnętrzny oraz mocowanie na wale za pomocą dwóch wkrętów ustalających. Łożysko jest obustronnie uszczelnione i przystosowane do ponownego smarowania.

Dane techniczne SKF YAT 205

Co oznacza SKF YAT 205?

Pełne oznaczenie produktu to:

SKF YAT 205

SKF oznacza producenta.

YAT identyfikuje określoną konstrukcję wkładki łożyskowej SKF. W tym wykonaniu pierścień wewnętrzny jest wydłużony po jednej stronie, a łożysko jest mocowane na wale za pomocą dwóch wkrętów ustalających.

205 identyfikuje wielkość łożyska. W przypadku YAT 205 średnica otworu wynosi 25 mm, a średnica zewnętrzna 52 mm.

Przy zamawianiu należy zachować pełne oznaczenie:

YAT 205

Nie należy identyfikować tego produktu wyłącznie jako "205", ponieważ inne łożyska i wkładki serii 205 mogą mieć te same podstawowe średnice, ale inną konstrukcję, szerokość i sposób mocowania.

Wymiary SKF YAT 205

Podstawowe wymiary:

25x52x27.2 mm

gdzie:

• d = 25 mm - średnica otworu
• D = 52 mm - średnica zewnętrzna
• B = 27.2 mm - szerokość całkowita

Dodatkowo SKF podaje:

• C = 15 mm - szerokość pierścienia zewnętrznego
• d1 = ok. 33.7 mm
• B4 = 5 mm
• s1 = 19.5 mm
• r1,2 min. = 0.6 mm

Przy identyfikacji wkładki nie należy ograniczać się do wymiaru 25x52 mm. Szerokość 27.2 mm oraz sposób mocowania na wale są istotnymi elementami identyfikacji YAT 205.

Konstrukcja SKF YAT 205

SKF YAT 205 jest jednorzędowym łożyskiem kulkowym wkładkowym przeznaczonym do współpracy z odpowiednimi oprawami łożyskowymi.

Konstrukcja obejmuje:

• pierścień wewnętrzny z otworem cylindrycznym,
• jednostronnie wydłużony pierścień wewnętrzny,
• dwa wkręty ustalające,
• pierścień zewnętrzny z kulistą powierzchnią zewnętrzną,
• jeden rząd kulek,
• koszyk,
• obustronne uszczelnienie,
• możliwość ponownego smarowania.

Kulista powierzchnia zewnętrzna pozwala wkładce współpracować z odpowiednio ukształtowanym gniazdem oprawy.

W kompletnym zespole łożyskowym rozwiązanie to umożliwia kompensowanie początkowej niewspółosiowości wynikającej z montażu.

Mocowanie SKF YAT 205 na wale

Jedną z najważniejszych cech YAT 205 jest mocowanie za pomocą:

dwóch wkrętów ustalających

Wkręty znajdują się w jednostronnie wydłużonym pierścieniu wewnętrznym i służą do ustalenia łożyska na wale.

Dla SKF YAT 205 producent podaje:

• gwint wkrętu: M6x0.75
• rozmiar klucza sześciokątnego: 3 mm
• zalecany moment dokręcenia: 4 Nm

Sposób mocowania jest istotnym elementem doboru zamiennika.

Wkładka 25x52 mm wykorzystująca pierścień mimośrodowy, tuleję wciąganą lub inny system mocowania nie jest automatycznie odpowiednikiem YAT 205.

Kulista powierzchnia zewnętrzna

SKF YAT 205 ma pierścień zewnętrzny o:

kulistej powierzchni zewnętrznej

Powierzchnia ta jest przeznaczona do współpracy z odpowiednim kulistym gniazdem oprawy łożyskowej.

Pozwala to kompletnemu zespołowi na kompensację początkowych błędów współosiowości wynikających z montażu.

Jest to jedna z podstawowych różnic pomiędzy wkładką YAT 205 a standardowym łożyskiem kulkowym zwykłym o podobnych średnicach.

Uszczelnienie SKF YAT 205

SKF YAT 205 jest:

uszczelnione po obu stronach

Uszczelnienie pomaga:

• ograniczać przedostawanie się zanieczyszczeń,
• zatrzymywać środek smarny w strefie elementów tocznych,
• chronić bieżnie i kulki podczas eksploatacji.

Konstrukcja YAT 205 umożliwia również ponowne smarowanie.

Przy eksploatacji w oprawie należy uwzględnić sposób doprowadzania środka smarnego przewidziany dla kompletnego zespołu.

Nośność SKF YAT 205

Dla SKF YAT 205 producent podaje:

C = 14 kN

Podstawowa nośność dynamiczna.

C0 = 7.8 kN

Podstawowa nośność statyczna.

Pu = 0.335 kN

Granica obciążenia zmęczeniowego.

Parametry te odnoszą się do konkretnego produktu SKF YAT 205.

Nie należy automatycznie przenosić ich na inne wkładki łożyskowe o wymiarach 25x52 mm.

Prędkość graniczna SKF YAT 205

SKF podaje dla YAT 205:

7000 r/min

jako prędkość graniczną.

Przy ocenie dopuszczalnej prędkości pracy należy również uwzględnić:

• tolerancję wału,
• sposób mocowania,
• obciążenie,
• warunki smarowania,
• temperaturę,
• stan uszczelnień,
• warunki pracy kompletnego zespołu łożyskowego.

SKF YAT 205 a SKF 6205

SKF YAT 205 nie jest tym samym produktem co klasyczne łożysko kulkowe zwykłe SKF 6205.

Oba produkty mają podstawowe średnice:

25x52 mm

ale różnią się konstrukcją.

SKF YAT 205 ma:

• szerokość całkowitą 27.2 mm,
• jednostronnie wydłużony pierścień wewnętrzny,
• dwa wkręty ustalające,
• kulistą powierzchnię zewnętrzną,
• konstrukcję przeznaczoną do współpracy z odpowiednią oprawą.

Standardowe łożysko 6205 ma inną geometrię i inny sposób osadzenia.

SKF 6205 nie jest bezpośrednim zamiennikiem SKF YAT 205 tylko dlatego, że oba produkty mają średnice 25x52 mm.

SKF YAT 205 a SKF YET 205

SKF YAT 205 i SKF YET 205 należą do grupy wkładek łożyskowych, ale różnią się konstrukcją oraz sposobem mocowania na wale.

SKF YAT 205:

• otwór 25 mm
• średnica zewnętrzna 52 mm
• szerokość 27.2 mm
• jednostronnie wydłużony pierścień wewnętrzny
• mocowanie za pomocą dwóch wkrętów ustalających

SKF YET 205:

• otwór 25 mm
• średnica zewnętrzna 52 mm
• szerokość całkowita 31 mm
• mocowanie za pomocą pierścienia mimośrodowego

Pomimo takich samych podstawowych średnic 25x52 mm nie są to identyczne konstrukcje.

Przed zamianą należy sprawdzić sposób mocowania, geometrię i kompatybilność z istniejącym zespołem.

SKF YAT 205 a SKF YAR 205-2F

YAT 205 oraz YAR 205-2F mają otwór 25 mm i średnicę zewnętrzną 52 mm, ale nie są identycznymi wariantami.

SKF YAT 205 ma szerokość:

27.2 mm

Natomiast YAR 205-2F ma inną geometrię pierścienia wewnętrznego i większą szerokość całkowitą.

Przy doborze nie należy więc kierować się wyłącznie wymiarami 25x52 mm.

Pełne oznaczenie SKF i konstrukcja wkładki mają znaczenie techniczne.

SKF YAT 205 a SKF YAT 205-100

Nie należy mylić tych dwóch referencji.

SKF YAT 205 ma otwór:

25 mm

Natomiast:

SKF YAT 205-100

jest wykonaniem calowym z otworem:

1 cal, czyli 25.4 mm

Różnica 0.4 mm jest istotna dla prawidłowego osadzenia na wale.

SKF YAT 205 i YAT 205-100 nie powinny być traktowane jako ten sam produkt.

Alternatywne oznaczenia i numery referencyjne

Naturalne warianty zapisu produktu:

SKF YAT 205

YAT 205 SKF

YAT205 SKF

SKF YAT205

YAT 205 25x52x27.2

SKF YAT 205 25x52x27.2

SKF YAT 205 insert bearing

SKF YAT 205 bearing insert

SKF YAT 205 set screw bearing

SKF YAT 205 grub screw bearing

SKF YAT 205 25 mm

Nie należy mylić z:

SKF YAT 205-100

ponieważ YAT 205-100 ma otwór 25.4 mm.

Nie należy również utożsamiać YAT 205 z YET 205 lub YAR 205-2F wyłącznie na podstawie średnic 25x52 mm.

Jak dobrać zamiennik SKF YAT 205?

Przed zastosowaniem innej wkładki należy sprawdzić:

• pełne oznaczenie produktu,
• średnicę otworu d = 25 mm,
• średnicę zewnętrzną D = 52 mm,
• szerokość B = 27.2 mm,
• szerokość pierścienia zewnętrznego C = 15 mm,
• kulistą powierzchnię zewnętrzną,
• jednostronnie wydłużony pierścień wewnętrzny,
• mocowanie za pomocą dwóch wkrętów ustalających,
• rodzaj uszczelnienia,
• możliwość ponownego smarowania,
• nośność,
• wymaganą prędkość obrotową,
• średnicę i tolerancję wału,
• zgodność z zastosowaną oprawą.

Identyczne wymiary podstawowe nie oznaczają automatycznie pełnej zamienności.

Typowe zastosowanie konstrukcji YAT

SKF YAT 205 jest wkładką przeznaczoną do tworzenia zespołów łożyskowych z odpowiednimi oprawami.

Konstrukcja tego rodzaju jest przeznaczona do zastosowań wymagających:

• łatwego ustalenia wkładki na wale,
• mocowania za pomocą wkrętów ustalających,
• współpracy z oprawą wyposażoną w odpowiednie kuliste gniazdo,
• kompensacji początkowej niewspółosiowości montażowej,
• uszczelnionej konstrukcji,
• możliwości ponownego smarowania.

Dobór konkretnego zespołu powinien uwzględniać wymagane obciążenia, prędkość, warunki środowiskowe, średnicę i tolerancję wału oraz wymagania dokumentacji SKF.

Montaż SKF YAT 205

Przed montażem należy:

• oczyścić wał, wkładkę i oprawę,
• sprawdzić średnicę wału,
• sprawdzić tolerancję wału,
• skontrolować stan powierzchni wału,
• upewnić się, że zastosowana oprawa jest odpowiednia dla wkładki,
• prawidłowo osadzić wkładkę,
• równomiernie dokręcić wkręty ustalające,
• przestrzegać zalecanego momentu dokręcenia,
• chronić uszczelnienia przed uszkodzeniem,
• nie przenosić niewłaściwie siły montażowej przez elementy toczne.

Dla wkrętów ustalających SKF YAT 205 producent podaje zalecany moment:

4 Nm

Do dokręcania stosowany jest klucz sześciokątny:

3 mm

Do momentu montażu łożysko najlepiej przechowywać w oryginalnym opakowaniu, w suchym i czystym miejscu.

FAQ

Jakie wymiary ma SKF YAT 205?

SKF YAT 205 ma podstawowe wymiary 25x52x27.2 mm. Średnica otworu wynosi 25 mm, średnica zewnętrzna 52 mm, a szerokość B wynosi 27.2 mm. Szerokość pierścienia zewnętrznego C wynosi 15 mm.

Co to jest SKF YAT 205?

SKF YAT 205 to jednorzędowe łożysko kulkowe samonastawne wkładkowe z kulistą powierzchnią zewnętrzną, przeznaczone do współpracy z odpowiednią oprawą łożyskową.

Jak mocowane jest SKF YAT 205 na wale?

YAT 205 jest mocowane za pomocą dwóch wkrętów ustalających umieszczonych w jednostronnie wydłużonym pierścieniu wewnętrznym.

Jakie wkręty ustalające ma SKF YAT 205?

SKF podaje gwint M6x0.75, klucz sześciokątny 3 mm oraz zalecany moment dokręcenia 4 Nm.

Czy SKF YAT 205 i SKF 6205 są zamienne?

Nie. Pomimo takich samych podstawowych średnic 25x52 mm są to różne konstrukcje. YAT 205 jest wkładką z kulistą powierzchnią zewnętrzną, wydłużonym pierścieniem wewnętrznym i mocowaniem wkrętami ustalającymi.

Czy SKF YAT 205 i SKF YET 205 to to samo?

Nie. YAT 205 jest mocowane za pomocą dwóch wkrętów ustalających i ma szerokość 27.2 mm. YET 205 wykorzystuje pierścień mimośrodowy i ma inną geometrię.

Jaka jest nośność SKF YAT 205?

Podstawowa nośność dynamiczna wynosi C = 14 kN, podstawowa nośność statyczna C0 = 7.8 kN, a granica zmęczeniowa Pu = 0.335 kN.

Jaka jest prędkość graniczna SKF YAT 205?

SKF podaje prędkość graniczną 7000 r/min.

SKF YAT 205 - najważniejsze informacje

SKF YAT 205 to samonastawne łożysko kulkowe wkładkowe o wymiarach 25x52x27.2 mm, z kulistą powierzchnią zewnętrzną i jednostronnie wydłużonym pierścieniem wewnętrznym. Mocowanie na wale realizują dwa wkręty ustalające. SKF podaje nośność C = 14 kN, C0 = 7.8 kN, Pu = 0.335 kN oraz prędkość graniczną 7000 r/min.
