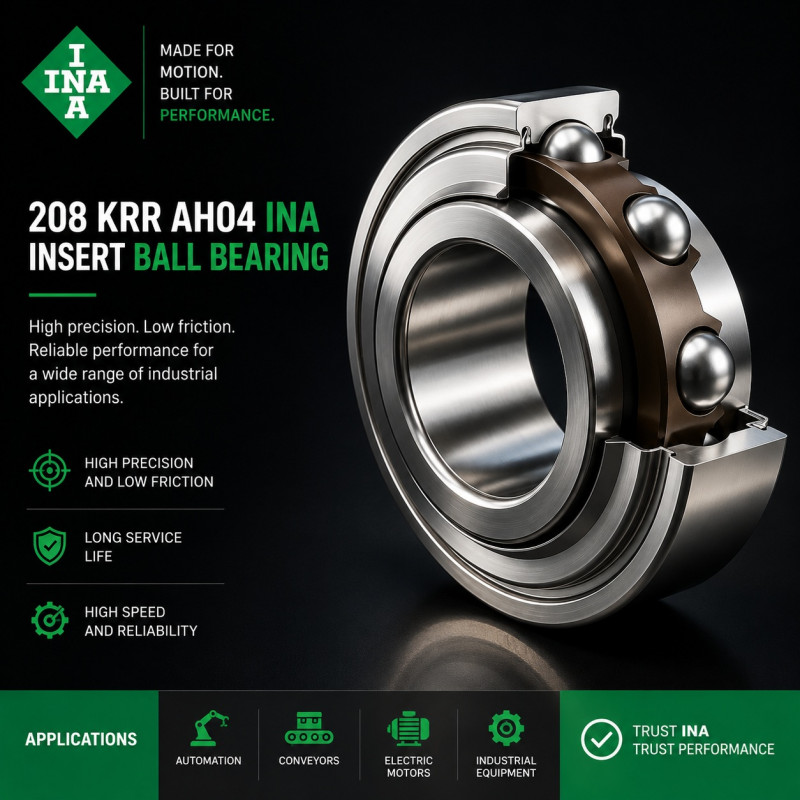

208 KRR AH04 INA 38,892x80x27,5 mm - łożysko kulkowe insertowe z walcowym pierścieniem zewnętrznym

Dane techniczne - 208 KRR AH04 INA

Wymiary, rodzaj powierzchni zewnętrznej i interpretację oznaczeń potwierdzają dane dystrybutorów Schaeffler oraz dokumentacja katalogowa rodziny 208-KRR-AH04.

Uwaga techniczna: 208-KRR-AH04 nie jest typowym łożyskiem insertowym z kulistą powierzchnią zewnętrzną. Ma pierścień zewnętrzny o powierzchni walcowej. Dlatego nie należy automatycznie przypisywać mu zdolności kompensacji niewspółosiowości charakterystycznej dla niektórych zespołów łożysk samonastawnych.

Parametry katalogowe nowszego wykonania 208-XL-KRR-AH04

W dokumentacji Schaeffler dostępne są następujące parametry dla wykonania 208-XL-KRR-AH04:

Są to wartości z karty Schaeffler dla wariantu z oznaczeniem XL. Nie należy ich automatycznie przypisywać starszemu wykonaniu 208-KRR-AH04 bez potwierdzenia zgodności.

Co oznacza 208 KRR AH04 INA?

208 - wielkość i konstrukcja łożyska

Oznaczenie 208 identyfikuje wielkość łożyska należącego do rodziny kulkowych łożysk insertowych.

Jest to konstrukcja z jednym rzędem kulek, pierścieniem wewnętrznym, pierścieniem zewnętrznym i koszykiem.

W odróżnieniu od standardowego łożyska kulkowego zwykłego 6208, produkt posiada specjalne wykonanie wymiarowe i konstrukcyjne.

KRR - obustronne uszczelnienia wargowe

Oznaczenie KRR określa uszczelnienia wargowe typu R po obu stronach łożyska.

Konstrukcja uszczelnienia obejmuje metalowe elementy ochronne oraz elastomerową wargę uszczelniającą, współpracującą z odpowiednią powierzchnią pierścienia.

Uszczelnienia ograniczają przedostawanie się zanieczyszczeń do wnętrza łożyska i pomagają utrzymać środek smarny.

Nie należy utożsamiać oznaczenia KRR z popularnymi sufiksami 2RS, 2Z lub 2RSH stosowanymi w innych rodzinach łożysk.

AH04 - specjalne wykonanie otworu

Sufiks AH04 wskazuje wykonanie odbiegające od standardowej konstrukcji, związane ze specjalną średnicą otworu.

W tym produkcie średnica wynosi 38,892 mm, czyli nominalnie 1 17/32 cala.

Wymiar ten jest istotny podczas doboru łożyska do wału.

Łożysko 208 KRR AH04 INA nie powinno być zastępowane łożyskiem z otworem 40 mm bez sprawdzenia zgodności wymiarowej i konstrukcyjnej.

INA - producent

INA jest marką grupy Schaeffler, specjalizującą się między innymi w łożyskach tocznych, zespołach łożyskowych i elementach techniki liniowej.

Rodzina łożysk insertowych 2..-KRR obejmuje konstrukcje z obustronnymi uszczelnieniami i różnymi wykonaniami pierścieni.

Konstrukcja i zasada działania

Jednorzędowa konstrukcja kulkowa

Łożysko posiada jeden rząd kulek poruszających się po bieżniach pierścienia wewnętrznego i zewnętrznego.

Przenosi przede wszystkim obciążenia promieniowe, a dzięki geometrii bieżni może również przenosić obciążenia osiowe w obu kierunkach, w granicach przewidzianych dla danego wykonania.

Walcowa powierzchnia pierścienia zewnętrznego

Pierścień zewnętrzny ma powierzchnię walcową, a nie kulistą.

Ma to bezpośrednie znaczenie dla dopasowania do gniazda oprawy.

Nie należy traktować go jako bezpośredniego zamiennika łożyska z kulistym pierścieniem zewnętrznym, nawet przy tej samej średnicy zewnętrznej.

Pierścień wewnętrzny i szerokość montażowa

Pierścień wewnętrzny ma szerokość 27,5 mm, natomiast pierścień zewnętrzny 21 mm.

Różnica tych wymiarów jest istotna podczas sprawdzania dostępnej przestrzeni montażowej oraz elementów sąsiadujących z łożyskiem.

Uszczelnienia i smarowanie

Obustronne uszczelnienia KRR ograniczają kontakt elementów tocznych z zanieczyszczeniami.

Nowsze wykonanie 208-XL-KRR-AH04 jest opisane w dokumentacji Schaeffler jako fabrycznie smarowane, z przewidzianym smarowaniem na okres użytkowania w odpowiednich warunkach.

Nie należy jednak przypisywać konkretnego gatunku smaru do starszego oznaczenia bez potwierdzenia jego dokumentacji.

Alternatywne oznaczenia i numery referencyjne

Naturalne warianty zapisu:

• 208 KRR AH04 INA

• INA 208 KRR AH04

• 208-KRR-AH04 INA

• INA 208-KRR-AH04

• 208KRRAH04 INA

Powiązane oznaczenie katalogowe:

- 208-XL-KRR-AH04 INA

Oznaczenie XL identyfikuje nowsze wykonanie i nie powinno być pomijane przy porównywaniu parametrów katalogowych.

Potwierdzone odniesienia OEM

W katalogu zastosowań rolniczych Schaeffler numer INA 208-KRR-AH04 jest powiązany z numerami John Deere:

• JD8524

• S15039

Dokumentacja wskazuje zastosowanie w układach przeniesienia napędu maszyn John Deere, w tym zespołach przekładniowych.

Numery OEM należy sprawdzić w katalogu części konkretnej maszyny przed zamówieniem.

208 KRR AH04 INA a inne warianty

208-KRR-AH04 a 208-XL-KRR-AH04

Oba oznaczenia występują w dokumentacji handlowej jako powiązane produkty.

Dla wykonania XL dostępne są szczegółowe dane katalogowe Schaeffler.

Przed zamianą należy potwierdzić zgodność wymiarów, konstrukcji uszczelnień, nośności i wymagań aplikacji.

208-KRR-AH04 a standardowe 6208

Łożysko 6208 ma nominalną średnicę wewnętrzną 40 mm, natomiast 208-KRR-AH04 ma otwór 38,892 mm.

Dodatkowo różnią się szerokością oraz szczegółami konstrukcyjnymi.

Nie są to bezpośrednio zamienne produkty.

Dobór i zamienność

Przed zakupem należy sprawdzić:

1. Pełne oznaczenie INA.

2. Średnicę otworu 38,892 mm.

3. Średnicę zewnętrzną 80 mm.

4. Szerokość pierścienia wewnętrznego 27,5 mm.

5. Szerokość pierścienia zewnętrznego 21 mm.

6. Walcową powierzchnię pierścienia zewnętrznego.

7. Konstrukcję uszczelnień KRR.

8. Wymagane pasowanie na wale.

9. Geometrię gniazda oprawy.

10. Nośność i prędkość właściwego wykonania.

11. Temperaturę i warunki smarowania.

12. Oznaczenie OEM, jeżeli łożysko jest przeznaczone do konkretnej maszyny.

Zgodność średnicy zewnętrznej nie oznacza automatycznie zamienności. Szczególne znaczenie mają niestandardowy otwór AH04, szerokości pierścieni i walcowa powierzchnia zewnętrzna.

Zastosowanie

Potwierdzone zastosowanie katalogowe

Katalog rolniczy Schaeffler wymienia INA 208-KRR-AH04 w zastosowaniach John Deere związanych z zespołami przeniesienia napędu, w tym przekładniami.

Przy identyfikacji części zamiennej należy zweryfikować numer OEM oraz wersję konkretnej maszyny.

Typowe zastosowania konstrukcyjne

Łożyska kulkowe insertowe z walcowym pierścieniem zewnętrznym mogą pracować w odpowiednio zaprojektowanych zespołach łożyskowych maszyn przemysłowych i rolniczych.

Wymagają zgodności z geometrią gniazda oraz warunkami obciążenia. Nie należy zakładać możliwości zastosowania w każdej standardowej oprawie samonastawnej.

Montaż i eksploatacja

Łożysko należy montować w czystych warunkach, z użyciem narzędzi odpowiednich do konstrukcji pierścieni.

Przed montażem trzeba sprawdzić średnicę wału i gniazda, ponieważ otwór 38,892 mm różni się od standardowego otworu 40 mm.

Siłę montażową należy przykładać do pierścienia osadzanego z pasowaniem ciasnym. Nie wolno przenosić jej przez kulki.

Uszczelnienia KRR należy chronić przed odkształceniem i uszkodzeniem mechanicznym.

Podczas eksploatacji należy uwzględnić wymagania dotyczące smarowania i temperatury konkretnego wykonania.

Produkt należy przechowywać w oryginalnym opakowaniu, w suchym i czystym miejscu.

FAQ - 208 KRR AH04 INA

1. Jakie wymiary ma 208 KRR AH04 INA?

Średnica wewnętrzna wynosi 38,892 mm, średnica zewnętrzna 80 mm, szerokość pierścienia wewnętrznego 27,5 mm, a zewnętrznego 21 mm.

2. Co oznacza KRR?

KRR oznacza obustronne uszczelnienia wargowe typu R, stosowane w tej rodzinie łożysk INA.

3. Co oznacza AH04?

AH04 wskazuje specjalne wykonanie otworu. W tym łożysku jego średnica wynosi 38,892 mm.

4. Czy 208 KRR AH04 INA jest łożyskiem samonastawnym?

Należy do rodziny łożysk insertowych, ale ma walcową powierzchnię pierścienia zewnętrznego. Nie należy przypisywać mu samonastawności wynikającej z kulistej powierzchni zewnętrznej.

5. Czy można zastąpić je standardowym 6208?

Nie bez dodatkowej analizy. Standardowe 6208 ma otwór 40 mm i inną szerokość, dlatego nie jest bezpośrednim zamiennikiem.

6. Czy 208-KRR-AH04 i 208-XL-KRR-AH04 są identyczne?

Są oznaczeniami powiązanych wykonań INA, ale parametry nowszej wersji XL należy zweryfikować przed zastosowaniem jej jako zamiennika.

7. Czy łożysko jest fabrycznie nasmarowane?

Dokumentacja Schaeffler potwierdza fabryczne smarowanie wariantu 208-XL-KRR-AH04. Dla starszego wykonania należy sprawdzić dokładną specyfikację.

8. Czy 208 KRR AH04 INA jest stosowane w maszynach John Deere?

Tak. Katalog Schaeffler wskazuje powiązanie z numerami John Deere JD8524 i S15039. Zgodność z konkretną maszyną należy potwierdzić w katalogu części.

208 KRR AH04 INA 38,892x80x27,5 mm - najważniejsze informacje

208 KRR AH04 INA to jednorzędowe łożysko kulkowe insertowe marki INA (Schaeffler), o wymiarach 38,892x80x27,5 mm. Ma walcowy pierścień zewnętrzny, obustronne uszczelnienia wargowe KRR oraz specjalny otwór AH04. Szerokość pierścienia zewnętrznego wynosi 21 mm. Konstrukcja wymaga dokładnego dopasowania do wału i gniazda.
