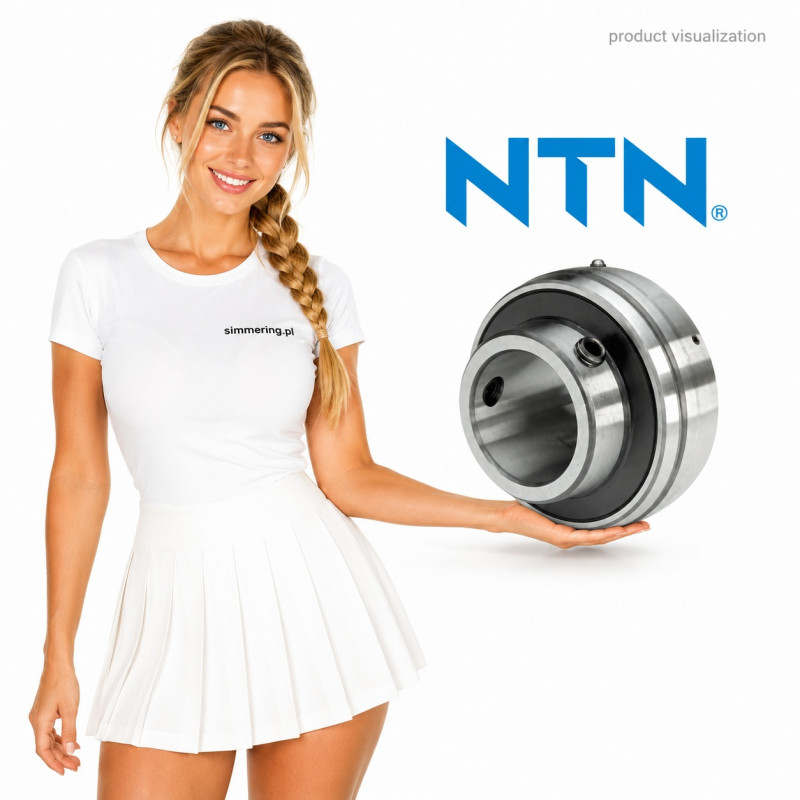

Łożysko samonastawne NTN UCX 11 D1 55x110x65,1 mm

Przegląd produktu AI

NTN UCX 11 D1 to wysokiej klasy łożysko kulkowe samonastawne do opraw o wymiarach 55x110x65,1 mm. Wyposażone jest w poszerzony pierścień wewnętrzny, kulistą powierzchnię zewnętrzną, podwójne uszczelnienie stykowe oraz mocowanie za pomocą dwóch śrub dociskowych. Konstrukcja została opracowana z myślą o pracy w oprawach łożyskowych w maszynach przemysłowych, rolniczych, transportowych i urządzeniach produkcyjnych.

Czym wyróżnia się model NTN UCX 11 D1?

Najważniejsze zalety:

• oryginalny produkt NTN,
• japońska jakość OEM,
• kulista powierzchnia zewnętrzna umożliwiająca samonastawność,
• poszerzony pierścień wewnętrzny,
• mocowanie za pomocą dwóch śrub ustalających,
• podwójne uszczelnienie stykowe,
• fabryczne smarowanie,
• wysoka odporność na zanieczyszczenia,
• łatwy montaż,
• długa żywotność.

Budowa i zasada działania

Łożysko składa się z:

• pierścienia wewnętrznego o poszerzonej konstrukcji,
• pierścienia zewnętrznego z kulistą powierzchnią,
• kulek ze stali łożyskowej,
• stalowego koszyka,
• dwóch uszczelnień gumowych,
• dwóch śrub dociskowych mocujących na wale.

Kulista powierzchnia zewnętrzna współpracuje z oprawą łożyskową, umożliwiając kompensację niewielkich niewspółosiowości wału. Mocowanie za pomocą śrub ustalających zapewnia szybki i pewny montaż bez konieczności stosowania dodatkowych elementów zabezpieczających.

Właściwości materiału

Łożysko wykonano z wysokogatunkowej stali łożyskowej i wyposażono w:

• hartowaną stal łożyskową,
• precyzyjnie szlifowane bieżnie,
• gumowe uszczelnienia nitrylowe,
• stalowy koszyk,
• wysoką odporność na zmęczenie materiału,
• dużą odporność na ścieranie,
• skuteczne zatrzymywanie smaru,
• wysoką trwałość eksploatacyjną.

Typowe zastosowania

Łożysko NTN UCX 11 D1 stosowane jest między innymi w:

• oprawach UCP, UCF, UCFL, UCFC i innych,
• maszynach rolniczych,
• przenośnikach taśmowych,
• urządzeniach transportowych,
• maszynach pakujących,
• wentylatorach przemysłowych,
• liniach produkcyjnych,
• maszynach spożywczych,
• urządzeniach technologicznych,
• maszynach przemysłowych.

Typowe objawy zużycia

Łożysko należy wymienić w przypadku:

• zwiększonego hałasu,
• nadmiernych drgań,
• wzrostu temperatury pracy,
• uszkodzenia uszczelnień,
• wycieku smaru,
• wyczuwalnego luzu,
• nierównej pracy,
• zużycia bieżni.

Zalecenia podczas naprawy

Podczas wymiany warto sprawdzić:

• stan wału,
• średnicę wału,
• stan oprawy,
• ustawienie wału,
• stan śrub ustalających,
• jakość smaru,
• powierzchnie montażowe,
• elementy współpracujące,
• czystość oprawy,
• poprawność montażu.

Specyfikacja techniczna

Manufacturer: NTN

Part Number: UCX 11 D1

Type: Insert Ball Bearing

Design: Wide Inner Ring, Spherical Outside Diameter

Inner Diameter: 55 mm

Outer Diameter: 110 mm

Inner Ring Width (B): 65,1 mm

Outer Ring Width (C): 27 mm

Locking Device: Dwie śruby ustalające (Set Screw)

Sealing: Podwójne uszczelnienie stykowe

Seal Material: Kauczuk nitrylowy (NBR)

Lubrication: Smarowane fabrycznie

Basic Dynamic Load Rating: 52,5 kN

Basic Static Load Rating: 36,0 kN

Operating Temperature: od -40°C do +120°C

Application: Oprawy łożyskowe, maszyny rolnicze, przenośniki, urządzenia przemysłowe oraz inne maszyny wymagające łożyska 55x110x65,1 mm.

Odpowiedniki

Numery producenta

• NTN UCX 11 D1
• NTN UCX11D1

Przed montażem należy zweryfikować oznaczenie łożyska, średnicę wału oraz zgodność z oprawą.

Powiązane produkty

Najczęściej kupowane razem:

• oprawy łożyskowe UCP,
• oprawy kołnierzowe UCF,
• oprawy UCFL,
• smary do łożysk,
• pierścienie osadcze,
• tuleje montażowe,
• wały,
• uszczelniacze,
• narzędzia montażowe,
• śruby mocujące.

Dlaczego klienci B2B wybierają NTN?

Profesjonaliści wybierają produkty NTN ze względu na:

• japońską jakość OEM,
• wysoką precyzję wykonania,
• niezawodność,
• skuteczne uszczelnienie,
• wysoką nośność,
• długą żywotność,
• łatwość montażu,
• światową renomę marki.

Dostawy dla przemysłu

Łożysko dostarczamy między innymi do:

• producentów maszyn,
• zakładów przemysłowych,
• gospodarstw rolnych,
• serwisów utrzymania ruchu,
• producentów przenośników,
• zakładów spożywczych,
• warsztatów mechanicznych,
• firm transportowych,
• hurtowni technicznych,
• producentów urządzeń OEM.

Popularne wyszukiwania

• NTN UCX11D1
• UCX 11 D1
• łożysko 55x110x65,1
• łożysko samonastawne NTN
• łożysko do oprawy
• insert bearing UCX11
• łożysko z poszerzonym pierścieniem
• łożysko z kulistą powierzchnią
• NTN UCX11
• łożysko do maszyny rolniczej

Najczęściej zadawane pytania

Co oznacza UCX?

Seria UCX oznacza łożyska kulkowe do opraw z poszerzonym pierścieniem wewnętrznym, kulistą powierzchnią zewnętrzną oraz mocowaniem na śruby ustalające.

Co oznacza D1?

Oznaczenie D1 w ofercie NTN wskazuje wersję przystosowaną do okresowego dosmarowywania za pomocą kalamitki lub układu smarowania.

Jak mocowane jest łożysko na wale?

Łożysko mocowane jest za pomocą dwóch śrub ustalających, które blokują pierścień wewnętrzny na wale.

Czy łożysko jest uszczelnione?

Tak. Wyposażono je w podwójne uszczelnienie stykowe z kauczuku nitrylowego (NBR), które skutecznie zatrzymuje smar i chroni przed zanieczyszczeniami.

Gdzie najczęściej stosowane jest NTN UCX 11 D1?

Najczęściej pracuje w oprawach łożyskowych stosowanych w maszynach rolniczych, przenośnikach, urządzeniach przemysłowych oraz liniach produkcyjnych.
