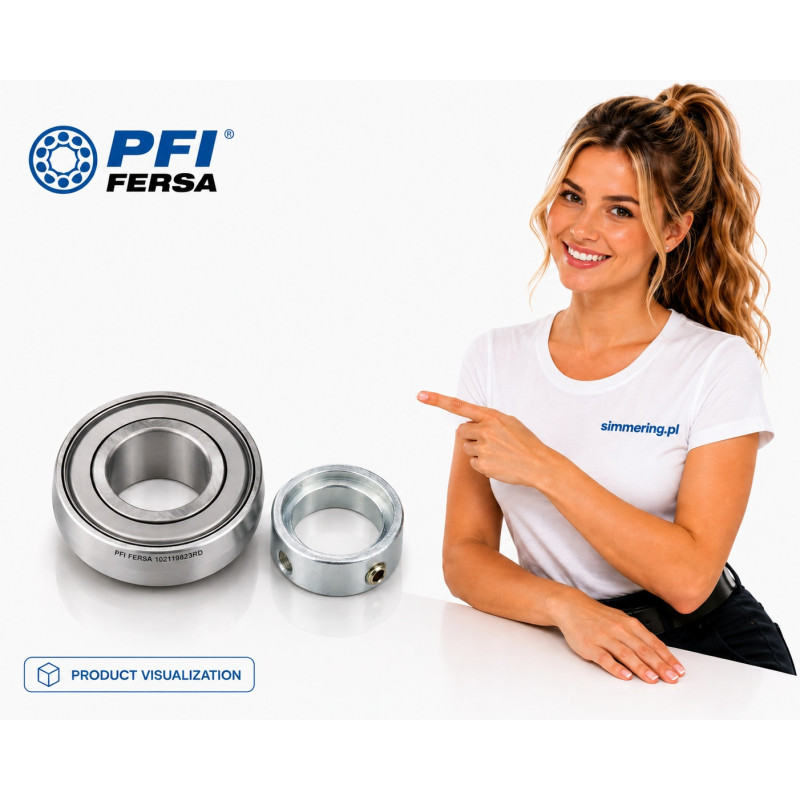

RA 102 RRB PFI 28,575x62x35,7 - Łożysko Samonastawne

RA 102 RRB PFI 28,575x62x35,7 Łożysko samonastawne

RA 102 RRB PFI to samonastawne łożysko kulkowe typu insert z otworem 28,575 mm, czyli 1 1/8 cala, średnicą zewnętrzną 62 mm i całkowitą szerokością około 35,7 mm. Konstrukcja RA..RRB wykorzystuje kulistą powierzchnię zewnętrzną pierścienia zewnętrznego oraz mocowanie na wale za pomocą pierścienia mimośrodowego. PFI klasyfikuje RA102RRB jako łożysko przeznaczone między innymi do zastosowań w maszynach rolniczych.

Dane Techniczne RA 102 RRB PFI

Producent: PFI
Oznaczenie: RA102RRB / RA 102 RRB
Typ produktu: łożysko samonastawne typu insert
Konstrukcja: jednorzędowe łożysko kulkowe
Średnica otworu d: 28,575 mm / 1 1/8 cala
Średnica zewnętrzna D: 62 mm
Szerokość całkowita B1: 35,7 mm
Szerokość pierścienia wewnętrznego B: ok. 23,8 mm
Szerokość pierścienia zewnętrznego C: 18 mm
Powierzchnia zewnętrzna: kulista
Typ otworu: cylindryczny
Mocowanie na wale: pierścień mimośrodowy
Elementy toczne: kulki
Uszczelnienie: obustronne
Zastosowanie: zespoły łożyskowe, maszyny rolnicze i przemysłowe.

Wymiary 28,575x62x35,7 mm

Podstawowe wymiary identyfikacyjne RA102RRB to:

d: 28,575 mm
D: 62 mm
B1: 35,7 mm
C: 18 mm
B: ok. 23,8 mm

Warto zwrócić uwagę, że 35,7 mm oznacza całkowitą szerokość zespołu z pierścieniem mocującym, natomiast szerokość samego pierścienia zewnętrznego wynosi 18 mm. Dane wymiarowe rodziny RA102RRB potwierdza również katalog TIMKEN Fafnir.

Otwór 1 1/8 Cala

Średnica wewnętrzna 28,575 mm odpowiada dokładnie 1 1/8 cala. Jest to ważna informacja przy doborze łożyska do maszyn wykorzystujących wały o wymiarach calowych.

Dlatego RA102RRB należy identyfikować jako łożysko na:

wał 28,575 mm
lub
wał 1 1/8 cala.

Mocowanie Pierścieniem Mimośrodowym

Konstrukcja RA..RRB wykorzystuje pierścień mimośrodowy do ustalenia łożyska na wale. Rozwiązanie to umożliwia mechaniczne zablokowanie pierścienia wewnętrznego względem wału.

Katalogowe dane dla konstrukcji RA102RRB wskazują dodatkowo dwie śruby ustalające rozmieszczone pod kątem 90 stopni.

Kulista Powierzchnia Pierścienia Zewnętrznego

RA102RRB posiada kulistą powierzchnię zewnętrzną, dzięki której może współpracować z odpowiednio ukształtowanym gniazdem oprawy.

Taka konstrukcja pozwala zespołowi łożyskowemu kompensować niewielkie błędy współosiowości wynikające z montażu lub ugięcia konstrukcji.

Parametry Nośności

Dane referencyjne dla konstrukcji RA102RRB podają:

Podstawowa nośność dynamiczna C: około 21,6 kN
Podstawowa nośność statyczna C0: około 11,3 kN.

Przy doborze łożyska do konkretnej maszyny należy uwzględnić również prędkość obrotową, charakter obciążenia, warunki środowiskowe oraz sposób montażu.

Zastosowanie RA102RRB PFI

PFI klasyfikuje RA102RRB między innymi w grupie Agriculture Bearing Units. Łożyska tej konstrukcji mogą być stosowane w odpowiednio zaprojektowanych zespołach maszyn takich jak:

• kombajny
• siewniki
• maszyny żniwne
• maszyny uprawowe
• przenośniki
• wały napędowe
• urządzenia rolnicze
• przemysłowe zespoły łożyskowe

PFI wskazuje zastosowania swojej gamy rolniczych zespołów łożyskowych między innymi w ciągnikach, kombajnach, siewnikach i maszynach żniwnych.

Zamienniki RA 102 RRB

PFI podaje dla RA102RRB między innymi następujące oznaczenia referencyjne:

TIMKEN / Fafnir: RA102RRB
SKF: RA102-RRB
SKF: YET206-102
NTN: AEL206-102
SNR: ES206-18 G2
INA: rodzina GRA102-NPP-B.

Przed zastosowaniem zamiennika należy sprawdzić nie tylko wymiary 28,575x62x35,7 mm, ale również typ mocowania, konstrukcję uszczelnień, szerokości pierścieni oraz wymagania konkretnej maszyny.

FAQ - RA 102 RRB PFI

Jakie wymiary ma RA102RRB PFI?
Podstawowe wymiary wynoszą 28,575x62x35,7 mm. Otwór ma 28,575 mm, średnica zewnętrzna 62 mm, a całkowita szerokość około 35,7 mm.

Na jaki wał pasuje RA 102 RRB?
Łożysko jest przeznaczone na wał 28,575 mm, czyli 1 1/8 cala.

Czy RA102RRB jest zwykłym łożyskiem kulkowym?
Nie. Jest to łożysko samonastawne typu insert, przeznaczone do współpracy z odpowiednią oprawą.

Jak RA102RRB mocowane jest na wale?
Konstrukcja wykorzystuje mimośrodowy pierścień mocujący.

Czy RA102RRB ma kulistą powierzchnię zewnętrzną?
Tak. Pierścień zewnętrzny ma kulistą powierzchnię zewnętrzną, umożliwiającą współpracę z odpowiednim gniazdem oprawy.

Czy RA102RRB stosuje się w maszynach rolniczych?
Tak. PFI klasyfikuje ten produkt w grupie łożysk i zespołów przeznaczonych do zastosowań rolniczych.
