GE 40 ES 2RS CT 40x62x28 Łożysko przegubowe

OPIS PRODUKTU

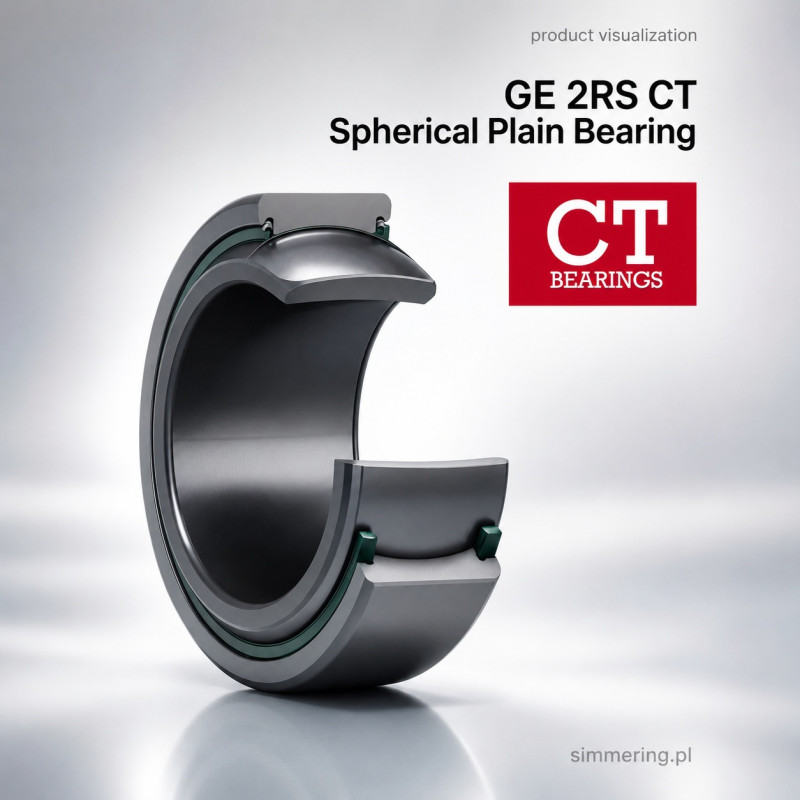

GE 40 ES 2RS CT to promieniowe łożysko przegubowe ślizgowe o wymiarach 40x62x28 mm. Wymiary katalogowe dla konstrukcji GE40ES-2RS: d 40 mm, D 62 mm, B 28 mm, C 22 mm oraz średnica kulista dk 53 mm. Wykonanie ES-2RS wykorzystuje parę ślizgową stal/stal, posiada uszczelnienia po obu stronach oraz jest przeznaczone do okresowego dosmarowywania smarem. Konstrukcja typu ES posiada układ doprowadzania środka smarnego do powierzchni ślizgowych.

GE 40 ES 2RS CT 40x62x28 Łożysko przegubowe

GE 40 ES 2RS CT to promieniowe łożysko przegubowe ślizgowe o wymiarach 40x62x28 mm, wykonane w układzie ślizgowym stal/stal.

Pełna identyfikacja:

CT -> GE 40 ES 2RS -> 40x62x28 mm -> stal/stal -> 2RS -> dosmarowywane

Konstrukcja GE ES-2RS łączy stalowe powierzchnie ślizgowe z obustronnym uszczelnieniem i możliwością okresowego doprowadzania smaru.

GE 40 ES 2RS CT - wymiary

Wymiary katalogowe dla GE40ES-2RS:

d - średnica wewnętrzna: 40 mm
D - średnica zewnętrzna: 62 mm
B - szerokość pierścienia wewnętrznego: 28 mm
C - szerokość pierścienia zewnętrznego: 22 mm
dk - średnica kulista: 53 mm
r1 min.: 0,6 mm
r2 min.: 1 mm
Wymiar podstawowy: 40x62x28 mm.

Istotne jest rozróżnienie pomiędzy B = 28 mm i C = 22 mm. Wymiar 40x62x28 mm wykorzystuje szerokość pierścienia wewnętrznego B.

Para ślizgowa stal/stal

Konstrukcja GE ES-2RS wykorzystuje parę ślizgową:

stal / stal

Jest to konstrukcja wymagająca obsługi i okresowego smarowania. Nie należy jej utożsamiać z bezobsługowymi łożyskami przegubowymi wykorzystującymi warstwę ślizgową PTFE. Katalog SKF dla GE40ES-2RS jednoznacznie określa kombinację powierzchni ślizgowych jako steel/steel oraz smarowanie jako regularne dosmarowywanie smarem.

Uszczelnienie 2RS

Oznaczenie 2RS określa wersję z uszczelnieniem po obu stronach łożyska.

Dla konstrukcji GE40ES-2RS katalogi potwierdzają:

Uszczelnienie: obustronne
Typ konstrukcji: 2RS
Rozwiązanie uszczelniające: uszczelnienia dwuwargowe.

Uszczelnienia ograniczają dostęp zanieczyszczeń do powierzchni ślizgowych oraz pomagają utrzymać środek smarny wewnątrz łożyska.

Konstrukcja dosmarowywana

GE 40 ES 2RS jest konstrukcją przeznaczoną do regularnego dosmarowywania smarem.

Jest to jedna z kluczowych cech technicznych przy doborze tego łożyska. W katalogach konstrukcja GE ES opisywana jest jako stal/stal z możliwością ponownego smarowania i otworami smarowymi.

Dlatego przy zamianie łożyska należy sprawdzić nie tylko wymiary, lecz również sposób smarowania i rodzaj pary ślizgowej.

Średnica kulista dk

Dla GE40ES-2RS:

dk = 53 mm

Jest to wymiar związany z kulistą geometrią powierzchni ślizgowej pierścienia wewnętrznego.

Parametr dk jest wartościowy przy technicznym porównywaniu łożysk przegubowych i pozwala dokładniej określić geometrię produktu niż same podstawowe wymiary 40x62x28 mm.

Ruch wychylny

Kulista geometria powierzchni ślizgowych umożliwia wychylenie pierścienia wewnętrznego względem pierścienia zewnętrznego.

Dzięki temu łożyska przegubowe mogą pracować w węzłach, w których występuje ruch wahliwy lub zmiana kąta pomiędzy współpracującymi elementami.

Nie przypisuję jednak wersji CT konkretnej maksymalnej wartości kąta wychylenia, ponieważ wartości publikowane dla GE40ES-2RS różnią się zależnie od producenta - np. SKF podaje 6°, a inne katalogi 7°.

Nośność - ważna uwaga dla wersji CT

Bez katalogu producenta CT nie należy przypisywać temu produktowi wartości nośności pochodzących od innych producentów.

Dla przykładu katalog SKF dla własnego GE40ES-2RS podaje C = 100 kN i C0 = 500 kN, natomiast dane IKO dla własnej wersji wskazują 114 kN i 686 kN.

Oznacza to, że wartości nośności nie powinny być kopiowane do karty GE 40 ES 2RS CT wyłącznie na podstawie zgodności oznaczenia i wymiarów.

Specyfikacja techniczna

Producent / marka: CT
Oznaczenie: GE 40 ES 2RS
Typ: promieniowe łożysko przegubowe ślizgowe
Średnica wewnętrzna d: 40 mm
Średnica zewnętrzna D: 62 mm
Szerokość pierścienia wewnętrznego B: 28 mm
Szerokość pierścienia zewnętrznego C: 22 mm
Średnica kulista dk: 53 mm
Promień r1 min.: 0,6 mm
Promień r2 min.: 1 mm
Wymiary: 40x62x28 mm
Para ślizgowa: stal/stal
Uszczelnienie: obustronne 2RS
Obsługa: wymagane okresowe smarowanie
Dosmarowywanie: tak, smarem
Nośność dynamiczna: wymaga potwierdzenia w katalogu CT
Nośność statyczna: wymaga potwierdzenia w katalogu CT
Maksymalny kąt wychylenia: wymaga potwierdzenia w katalogu CT.

Dobór i zamienność GE 40 ES 2RS

Przy doborze zamiennika należy sprawdzić:

Oznaczenie: GE 40 ES 2RS
d: 40 mm
D: 62 mm
B: 28 mm
C: 22 mm
dk: 53 mm
Para ślizgowa: stal/stal
Uszczelnienie: 2RS
Konstrukcja: dosmarowywana

Sama zgodność podstawowych wymiarów 40x62x28 mm nie jest wystarczająca, jeśli porównywane łożysko wykorzystuje inną parę ślizgową lub jest konstrukcją bezobsługową.

FAQ

Jakie wymiary ma GE 40 ES 2RS CT?

Podstawowe wymiary wynoszą 40x62x28 mm. Średnica wewnętrzna d wynosi 40 mm, zewnętrzna D 62 mm, szerokość pierścienia wewnętrznego B 28 mm, a szerokość pierścienia zewnętrznego C 22 mm. Średnica kulista dk wynosi 53 mm.

Jaką parę ślizgową ma GE 40 ES 2RS?

Konstrukcja GE40ES-2RS wykorzystuje parę ślizgową stal/stal.

Czy GE 40 ES 2RS wymaga smarowania?

Tak. Konstrukcja stal/stal jest przeznaczona do regularnego dosmarowywania smarem.

Co oznacza 2RS?

2RS oznacza uszczelnienie po obu stronach łożyska.

Czy GE 40 ES 2RS jest łożyskiem bezobsługowym?

Nie. Wersja ES-2RS stal/stal jest konstrukcją wymagającą okresowego dosmarowywania.

Jaka jest nośność GE 40 ES 2RS CT?

Bez katalogu CT nie przypisuję konkretnej wartości. Nośności GE40ES-2RS różnią się pomiędzy producentami, dlatego wykorzystanie wartości SKF, IKO lub innej marki jako parametru CT byłoby nieprawidłowe.
