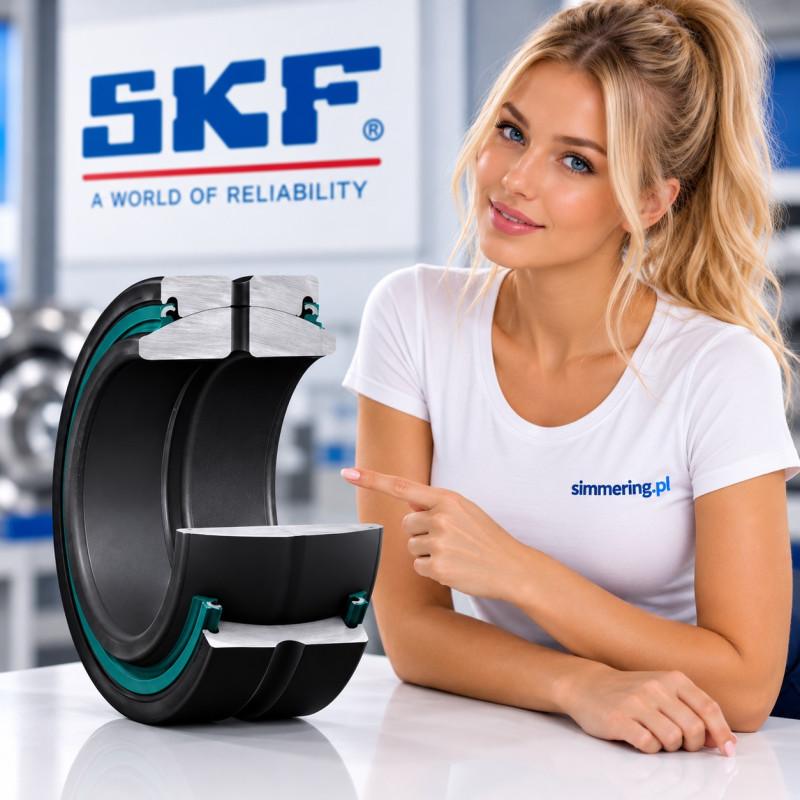

Łożysko Ślizgowe Przegubowe SKF GE 30 ES-2RS 30x47x22 mm

Łożysko Ślizgowe Przegubowe SKF GE 30 ES-2RS 30x47x22 mm

SKF GE 30 ES-2RS to promieniowe łożysko ślizgowe przegubowe o wymiarach 30x47x22 mm. Wykorzystuje parę ślizgową stal/stal i posiada uszczelnienia po obu stronach.

Sferyczne powierzchnie ślizgowe umożliwiają wykonywanie ruchów wychylnych i oscylacyjnych oraz kompensowanie niewspółosiowości pomiędzy wałem i oprawą. Konstrukcja stal/stal jest przeznaczona do pracy przy wysokich obciążeniach i wymaga odpowiedniego smarowania.

SKF GE 30 ES-2RS - Specyfikacja Techniczna

Producent: SKF

Oznaczenie: GE 30 ES-2RS

Typ: Promieniowe łożysko ślizgowe przegubowe

English type: Radial spherical plain bearing

Para ślizgowa: Stal/stal

Uszczelnienie: Obustronne

Średnica wewnętrzna d: 30 mm

Średnica zewnętrzna D: 47 mm

Szerokość pierścienia wewnętrznego B: 22 mm

Szerokość pierścienia zewnętrznego C: 18 mm

Średnica powierzchni sferycznej dk: 40,7 mm

Dynamiczna nośność podstawowa C: 62 kN

Statyczna nośność podstawowa C0: 310 kN

Maksymalny kąt wychylenia: 6°

Smarowanie: Wymagane okresowe dosmarowywanie

Wymiary SKF GE 30 ES-2RS

Podstawowe wymiary:

d = 30 mm - średnica otworu

D = 47 mm - średnica zewnętrzna

B = 22 mm - szerokość pierścienia wewnętrznego

Pełny wymiar:

30x47x22 mm

Dodatkowo:

C = 18 mm - szerokość pierścienia zewnętrznego

dk = 40,7 mm - średnica powierzchni sferycznej

Co To Jest SKF GE 30 ES-2RS?

GE 30 ES-2RS nie jest klasycznym łożyskiem kulkowym ani wałeczkowym.

Jest to:

radial spherical plain bearing

czyli:

promieniowe łożysko ślizgowe przegubowe

Ruch odbywa się pomiędzy współpracującymi sferycznymi powierzchniami ślizgowymi, a nie poprzez kulki lub wałeczki.

Ta konstrukcja umożliwia przenoszenie wysokich obciążeń przy jednoczesnym wykonywaniu ruchów oscylacyjnych, wychylnych i niewielkich ruchów przegubowych.

Co Oznacza GE 30 ES-2RS?

GE - seria promieniowych łożysk ślizgowych przegubowych

30 - nominalna średnica otworu 30 mm

ES - konstrukcja z parą ślizgową stal/stal, wymagająca smarowania

2RS - uszczelnienie po obu stronach łożyska

Pełne oznaczenie GE 30 ES-2RS jest istotne przy doborze zamiennika.

Konstrukcja Stal/Stal

SKF GE 30 ES-2RS wykorzystuje powierzchnie ślizgowe typu:

steel/steel

Konstrukcja ta jest szczególnie odpowiednia do pracy przy:

wysokich obciążeniach statycznych

obciążeniach zmiennych

obciążeniach udarowych

ruchach oscylacyjnych i wychylnych

W przeciwieństwie do bezobsługowych łożysk przegubowych z warstwą PTFE, wykonanie ES stal/stal wymaga odpowiedniego smarowania w czasie eksploatacji.

Co Oznacza 2RS?

Sufiks:

2RS

oznacza uszczelnienie łożyska po obu stronach.

Uszczelnienia pomagają chronić powierzchnie ślizgowe przed zanieczyszczeniami oraz ograniczają utratę środka smarnego.

Wersji GE 30 ES-2RS nie należy utożsamiać automatycznie z nieuszczelnionym GE 30 ES.

Nośność SKF GE 30 ES-2RS

Dynamiczna nośność podstawowa:

C = 62 kN

Statyczna nośność podstawowa:

C0 = 310 kN

Wysoka wartość nośności statycznej jest charakterystyczna dla tego typu łożysk ślizgowych przegubowych.

Wartości nośności łożysk ślizgowych przegubowych nie powinny być bezpośrednio interpretowane w taki sam sposób jak wartości C i C0 klasycznych łożysk tocznych.

Kąt Wychylenia

SKF podaje dla tej konstrukcji maksymalny kąt wychylenia:

6°

Sferyczna geometria powierzchni ślizgowych pozwala łożysku na ruch kątowy pomiędzy pierścieniem wewnętrznym i zewnętrznym.

Jest to jedna z podstawowych różnic pomiędzy spherical plain bearing a standardowym promieniowym łożyskiem tocznym.

Smarowanie GE 30 ES-2RS

SKF GE 30 ES-2RS jest konstrukcją stal/stal wymagającą smarowania.

Nie należy klasyfikować tego wariantu jako maintenance-free.

Prawidłowe smarowanie ma znaczenie dla ograniczenia tarcia i zużycia współpracujących powierzchni ślizgowych oraz dla uzyskania wymaganej trwałości eksploatacyjnej.

GE 30 ES-2RS a GE 30 C

Pomimo takich samych podstawowych wymiarów 30x47x22 mm, GE 30 ES-2RS i GE 30 C reprezentują różne konstrukcje.

GE 30 ES-2RS:
stal/stal, uszczelnienie po obu stronach, konstrukcja wymagająca smarowania.

GE 30 C:
inna para ślizgowa i konstrukcja przeznaczona do pracy bez okresowego dosmarowywania.

Dlatego zgodność wymiarów nie oznacza pełnej zamienności technicznej.

Jak Dobrać Zamiennik GE 30 ES-2RS?

Przy doborze odpowiednika należy sprawdzić:

Oznaczenie: GE 30 ES-2RS

Typ: Radial spherical plain bearing

Wymiary: 30x47x22 mm

Para ślizgowa: Steel/steel

Uszczelnienie: Obustronne

Smarowanie: Wymagane

Nośność dynamiczna: 62 kN

Nośność statyczna: 310 kN

Kąt wychylenia: 6°

Sama zgodność wymiarów 30x47x22 mm nie potwierdza pełnej zamienności.

SKF GE 30 ES-2RS - Magazyn Polska

Magazyn i Sklep: Lublin, ul. Smoluchowskiego 1, Budynek 4

Wysyłka 24h. Produkt dostępny z magazynu w Polsce z dostawą na terenie UE.

FAQ - SKF GE 30 ES-2RS

Jakie wymiary ma SKF GE 30 ES-2RS?

Podstawowe wymiary wynoszą 30x47x22 mm.

Jakiego typu jest GE 30 ES-2RS?

Jest to promieniowe łożysko ślizgowe przegubowe, po angielsku radial spherical plain bearing.

Czy GE 30 ES-2RS jest łożyskiem kulkowym?

Nie. Jest to łożysko ślizgowe, bez kulek i wałeczków.

Jaka jest para ślizgowa?

Stal/stal.

Czy SKF GE 30 ES-2RS jest uszczelnione?

Tak. Sufiks 2RS oznacza uszczelnienie po obu stronach.

Czy GE 30 ES-2RS wymaga smarowania?

Tak. Konstrukcja stal/stal wymaga okresowego smarowania.

Jaka jest nośność dynamiczna?

C = 62 kN.

Jaka jest nośność statyczna?

C0 = 310 kN.

Jaki jest maksymalny kąt wychylenia?

6°.

Najczęściej Zadawane Pytania przez Inżynierów

Czy GE 30 ES-2RS nadaje się do ciągłego szybkiego ruchu obrotowego?

Jest to łożysko ślizgowe przegubowe projektowane przede wszystkim do ruchów oscylacyjnych, wychylnych i przegubowych przy relatywnie niskich prędkościach ślizgowych. Nie należy dobierać go jak klasycznego łożyska kulkowego do wysokoobrotowego wału.

Czy GE 30 ES-2RS jest bezobsługowe?

Nie. Para ślizgowa stal/stal wymaga smarowania.

Czy można zastąpić GE 30 ES-2RS dowolnym GE30 o wymiarach 30x47x22 mm?

Nie. Należy uwzględnić parę ślizgową, uszczelnienie, wymagania dotyczące smarowania, nośność oraz warunki pracy.

Dlaczego nośność statyczna wynosi aż 310 kN?

Łożyska ślizgowe przegubowe wykorzystują dużą sferyczną powierzchnię styku, dzięki czemu mogą przenosić bardzo wysokie obciążenia. Metody interpretacji nośności różnią się jednak od stosowanych dla klasycznych łożysk tocznych.
