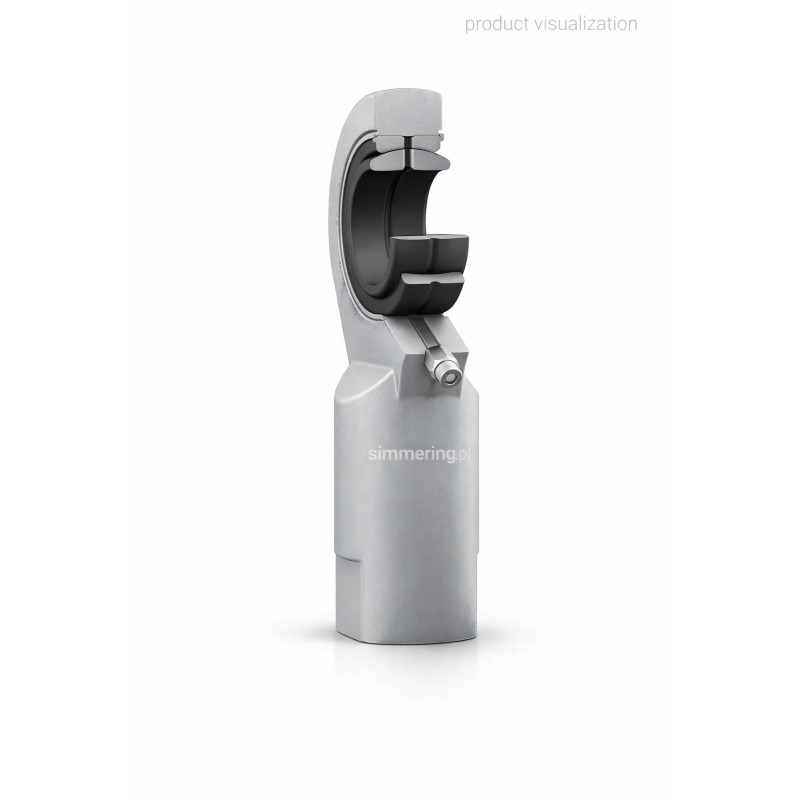

SI 20 ES NEUTRAL - główka cięgła M20x1.5 (przegub oczkowy)

Zastosowanie główki cięgła SI 20 ES NEUTRAL

SI 20 ES NEUTRAL to główka cięgła, określana również jako rod end lub przegub oczkowy, przeznaczona do łączenia elementów mechanicznych pracujących w ruchu wahliwym lub pod kątem. Element ten umożliwia kompensację niewspółosiowości oraz przenoszenie obciążeń osiowych i poprzecznych, co jest kluczowe w wielu konstrukcjach przemysłowych.

Główka cięgła znajduje zastosowanie w aplikacjach przemysłowych, takich jak maszyny produkcyjne, automatyka, układy sterowania, urządzenia rolnicze, mechanizmy regulacyjne oraz konstrukcje techniczne. W przeciwieństwie do klasycznego łożyska kulkowego, przegub oczkowy nie służy do swobodnego obrotu wału, lecz do pracy przegubowej, gdzie wymagany jest ruch kątowy i elastyczność połączenia.

Zalety przegubu oczkowego SI 20 ES

• Wysoka trwałość eksploatacyjna - przystosowana do pracy w środowisku przemysłowym

• Możliwość pracy pod kątem - skuteczna kompensacja błędów osiowania

• Stabilne przenoszenie obciążeń - osiowych i poprzecznych

• Solidna konstrukcja stalowa - odporność na zużycie i zmęczenie materiału

• Uniwersalne zastosowanie - kompatybilność z cięgnami i drążkami regulacyjnymi

Dane techniczne główki cięgła

• Typ: główka cięgła / rod end / przegub oczkowy

• Model: SI 20 ES

• Wersja: NEUTRAL

• Średnica otworu przegubu: 20 mm

• Gwint wewnętrzny: M20x1.5

• Średnica zewnętrzna główki: ok. 53 mm

• Szerokość korpusu: ok. 16 mm

• Wysokość do osi: ok. 77 mm

• Całkowita wysokość: ok. 103.5 mm

• Zastosowanie: cięgna, drążki, łączniki, mechanizmy ruchome

FAQ - najczęściej wyszukiwane pytania (SEO + AI)

Czy SI 20 ES NEUTRAL to łożysko kulkowe?
Nie. Jest to główka cięgła, czyli przegub oczkowy typu rod end, a nie łożysko kulkowe ani jednostka łożyskowa.

Do czego służy główka cięgła SI 20 ES?
Służy do łączenia elementów mechanicznych pracujących pod kątem lub w ruchu wahliwym.

Jakie obciążenia przenosi przegub oczkowy?
Przenosi obciążenia osiowe i poprzeczne typowe dla mechanizmów przegubowych.

Gdzie stosuje się główki cięgłowe?
W maszynach przemysłowych, automatyce, konstrukcjach technicznych i układach regulacyjnych.

Czym różni się główka cięgła od obudowy łożyskowej?
Główka cięgła umożliwia ruch przegubowy, natomiast obudowa łożyskowa służy do podparcia wału obrotowego.
