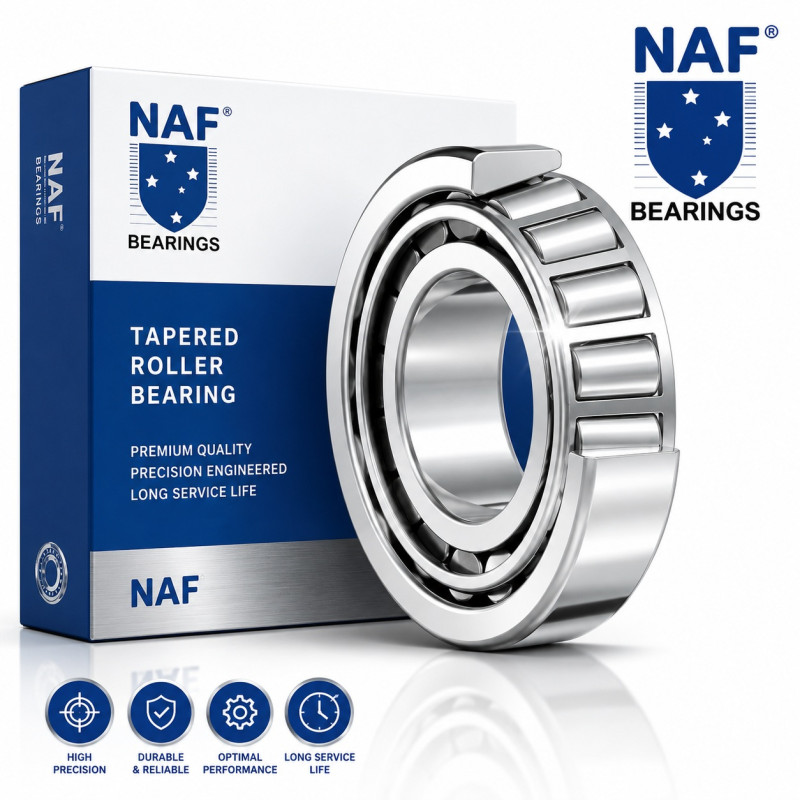

JP 12049A/10 NAF 120x170x27 mm - łożysko stożkowe

JP 12049A/10 NAF 120x170x27 mm - łożysko stożkowe

JP 12049A/10 NAF to jednorzędowe łożysko stożkowe o wymiarach 120x170x27 mm. Zestaw składa się z pierścienia wewnętrznego z wałeczkami stożkowymi JP12049A oraz współpracującego pierścienia zewnętrznego JP12010. Konstrukcja łożyska umożliwia przenoszenie obciążeń promieniowych oraz jednocześnie działających obciążeń osiowych.

JP 12049A/10 NAF - charakterystyka

Najważniejsze dane identyfikacyjne:

• marka: NAF

• oznaczenie: JP 12049A/10

• oznaczenie pierścienia wewnętrznego: JP12049A

• oznaczenie pierścienia zewnętrznego: JP12010

• typ: łożysko stożkowe jednorzędowe

• średnica wewnętrzna d: 120 mm

• średnica zewnętrzna D: 170 mm

• szerokość całkowita T: 27 mm

• szerokość pierścienia wewnętrznego B: 25 mm

• szerokość pierścienia zewnętrznego C: 19,5 mm

Dane techniczne

Wymiary JP 12049A/10 NAF

Podstawowe wymiary łożyska wynoszą:

120x170x27 mm

gdzie:

• d: 120 mm - średnica wewnętrzna

• D: 170 mm - średnica zewnętrzna

• T: 27 mm - szerokość całkowita

• B: 25 mm - szerokość pierścienia wewnętrznego

• C: 19,5 mm - szerokość pierścienia zewnętrznego

Przy identyfikacji zamiennika należy sprawdzić nie tylko trzy podstawowe wymiary, ale również geometrię pierścieni oraz pełne oznaczenie łożyska.

JP12049A + JP12010 - kompletny zestaw

Łożysko składa się z dwóch współpracujących elementów:

JP12049A - pierścień wewnętrzny z wałeczkami

oraz

JP12010 - pierścień zewnętrzny

W nomenklaturze angielskiej elementy te są często określane jako:

• JP12049A - cone

• JP12010 - cup

Razem tworzą kompletny zestaw łożyska stożkowego JP12049A/JP12010.

Konstrukcja łożyska stożkowego

JP 12049A/10 NAF jest jednorzędowym łożyskiem stożkowym.

Bieżnie pierścienia wewnętrznego i zewnętrznego oraz wałeczki mają geometrię stożkową. Taka konstrukcja pozwala na jednoczesne przenoszenie sił działających promieniowo i osiowo.

Łożyska stożkowe są stosowane przede wszystkim w węzłach, w których występują:

• duże obciążenia promieniowe

• obciążenia osiowe

• obciążenia kombinowane

• wymagania dotyczące odpowiedniego prowadzenia wału

Obciążenia promieniowe i osiowe

JP 12049A/10 może przenosić obciążenia promieniowe oraz obciążenia osiowe działające w jednym kierunku.

W przypadku konieczności przenoszenia sił osiowych w obu kierunkach jednorzędowe łożyska stożkowe są często stosowane parami lub współpracują z drugim odpowiednio dobranym łożyskiem.

Konfiguracja musi odpowiadać konstrukcji konkretnego węzła łożyskowego.

Regulacja łożyska stożkowego

W przypadku łożyska stożkowego istotne znaczenie ma prawidłowe ustawienie luzu roboczego lub napięcia wstępnego całego układu.

Nieprawidłowa regulacja może wpływać na:

• rozkład obciążenia

• temperaturę pracy

• tarcie

• dokładność prowadzenia

• trwałość łożyska

Z tego względu podczas montażu należy zachować parametry przewidziane przez producenta maszyny, przekładni, osi lub innego zespołu.

Alternatywne oznaczenia

Łożysko może być wyszukiwane pod różnymi wariantami zapisu:

• JP 12049A/10

• JP12049A/10

• JP12049A/JP12010

• JP 12049A / JP 12010

• JP12049/10

• JP 12049/10

• JP12049/JP12010

• JP12049A/12010

• JP 12049A/12010

• T4CB120

• T4CB 120

• 4T-T4CB120

• 12049/12010

• 515-911

• 515911

Podczas doboru zamiennika należy zawsze potwierdzić wymiary i konstrukcję łożyska.

T4CB120 - odpowiednik wyszukiwawczy

Z rodziną JP12049A/JP12010 powiązane jest w katalogach łożyskowych oznaczenie:

T4CB120

Można również spotkać zapis:

4T-T4CB120

Oznaczenia te są przydatne podczas wyszukiwania odpowiednika w katalogach różnych producentów.

Nie należy jednak dobierać łożyska wyłącznie na podstawie podobnego numeru katalogowego. Przed zastosowaniem zamiennika należy potwierdzić pełną zgodność techniczną.

Numery referencyjne

W katalogach części z rodziną tego łożyska powiązane są m.in. następujące numery:

• 04415118

• 4415118

• 3426851M2

• AL81844

• AL159598

• AZ101217

• DQ27345

• F514300020260

• 8900126800

• 0735300428

• 0735.300.428

• 561904

• Z-561904

• 515-911

• 515911

Numery te należy traktować jako dane pomocnicze przy identyfikacji. Przed montażem trzeba potwierdzić zgodność z konkretną maszyną, osią, przekładnią lub miejscem zabudowy.

Zastosowanie w maszynach rolniczych i budowlanych

Rodzina łożysk JP12049A/JP12010 występuje w katalogach części do wybranych maszyn rolniczych, budowlanych oraz zespołów układu napędowego.

Numery z tej rodziny można spotkać w katalogach dotyczących wybranych zastosowań takich marek jak:

• John Deere

• Fendt

• Renault

• SAME

• Carraro

Nie oznacza to zgodności ze wszystkimi maszynami tych producentów.

Przed zakupem należy sprawdzić numer oryginalnego łożyska, numer OEM, wymiary oraz dokładne miejsce zabudowy.

JP 12049A/10 a JP 12049/10

W katalogach można spotkać zarówno zapis:

JP 12049A/10

jak i:

JP 12049/10

Dlatego podczas identyfikacji warto wyszukiwać produkt w obu wariantach.

Dla oferowanego produktu NAF należy zachować oznaczenie znajdujące się na łożysku lub opakowaniu.

Podstawowe wymiary wynoszą:

120x170x27 mm

Dobór i zamienność

Przed zastosowaniem zamiennika JP 12049A/10 NAF należy sprawdzić:

1. Oznaczenie łożyska.

2. Oznaczenie stożka JP12049A.

3. Oznaczenie bieżni zewnętrznej JP12010.

4. Średnicę wewnętrzną 120 mm.

5. Średnicę zewnętrzną 170 mm.

6. Szerokość całkowitą 27 mm.

7. Wymiary poszczególnych pierścieni.

8. Konstrukcję węzła łożyskowego.

9. Wymagany luz lub napięcie wstępne.

10. Numer OEM lub oznaczenie oryginalnego łożyska.

Sama zgodność wymiarów 120x170x27 mm nie oznacza automatycznie pełnej zamienności.

Montaż JP 12049A/10 NAF

Przed montażem należy:

• oczyścić powierzchnie wału i oprawy

• sprawdzić stan powierzchni osadczych

• usunąć zadziory i zabrudzenia

• zabezpieczyć łożysko przed zanieczyszczeniem

• zastosować odpowiednie narzędzia montażowe

• prawidłowo osadzić pierścień zewnętrzny

• nie przenosić siły montażowej przez wałeczki

• zastosować wymagane smarowanie

• prawidłowo ustawić luz lub napięcie wstępne układu

Po montażu należy sprawdzić prawidłową pracę całego węzła łożyskowego.

FAQ

Jakie wymiary ma JP 12049A/10 NAF?

Podstawowe wymiary JP 12049A/10 NAF wynoszą 120x170x27 mm: średnica wewnętrzna 120 mm, średnica zewnętrzna 170 mm i szerokość całkowita 27 mm.

Jakiego typu jest JP 12049A/10?

JP 12049A/10 jest jednorzędowym łożyskiem stożkowym.

Co oznacza JP12049A?

JP12049A oznacza pierścień wewnętrzny wraz z zespołem wałeczków stożkowych.

Co oznacza JP12010?

JP12010 jest oznaczeniem współpracującego pierścienia zewnętrznego.

Czy JP12049A i JP12010 tworzą komplet?

Tak. JP12049A i JP12010 są elementami tworzącymi kompletny zestaw łożyska stożkowego.

Czy T4CB120 jest odpowiednikiem JP12049A/JP12010?

T4CB120 występuje w katalogach jako oznaczenie powiązane z rodziną JP12049A/JP12010. Przed zastosowaniem zamiennika należy potwierdzić pełną zgodność techniczną.

Czy JP 12049A/10 przenosi obciążenia osiowe?

Tak. Jednorzędowe łożysko stożkowe może przenosić obciążenia promieniowe oraz obciążenia osiowe działające w jednym kierunku.

Czy JP 12049A/10 jest stosowane w maszynach rolniczych?

Rodzina JP12049A/JP12010 występuje w katalogach części do wybranych maszyn rolniczych i budowlanych oraz zespołów napędowych. Zastosowanie należy potwierdzić według numeru OEM i konkretnego modelu maszyny.

Czy każde łożysko 120x170x27 może zastąpić JP 12049A/10?

Nie. Oprócz wymiarów należy sprawdzić konstrukcję, oznaczenia pierścieni, geometrię oraz wymagania konkretnego węzła łożyskowego.

JP 12049A/10 NAF - szybka odpowiedź techniczna

JP 12049A/10 NAF to jednorzędowe łożysko stożkowe o wymiarach 120x170x27 mm. Zestaw składa się z pierścienia wewnętrznego z wałeczkami JP12049A oraz pierścienia zewnętrznego JP12010. Konstrukcja umożliwia przenoszenie obciążeń promieniowych i osiowych. Wśród oznaczeń powiązanych występują JP12049/10, T4CB120 i 515-911.

JP 12049A/10 NAF w simmering.pl

JP 12049A/10 NAF 120x170x27 mm jest dostępne w specjalistycznej ofercie B2B simmering.pl obejmującej łożyska, simmeringi, uszczelnienia techniczne i O-ringi.

Magazyn i sklep stacjonarny znajdują się w Lublinie przy ul. Smoluchowskiego 1, Budynek 4.

Przy zapytaniu o produkt warto podać pełne oznaczenie:

JP 12049A/10 NAF - 120x170x27 mm
