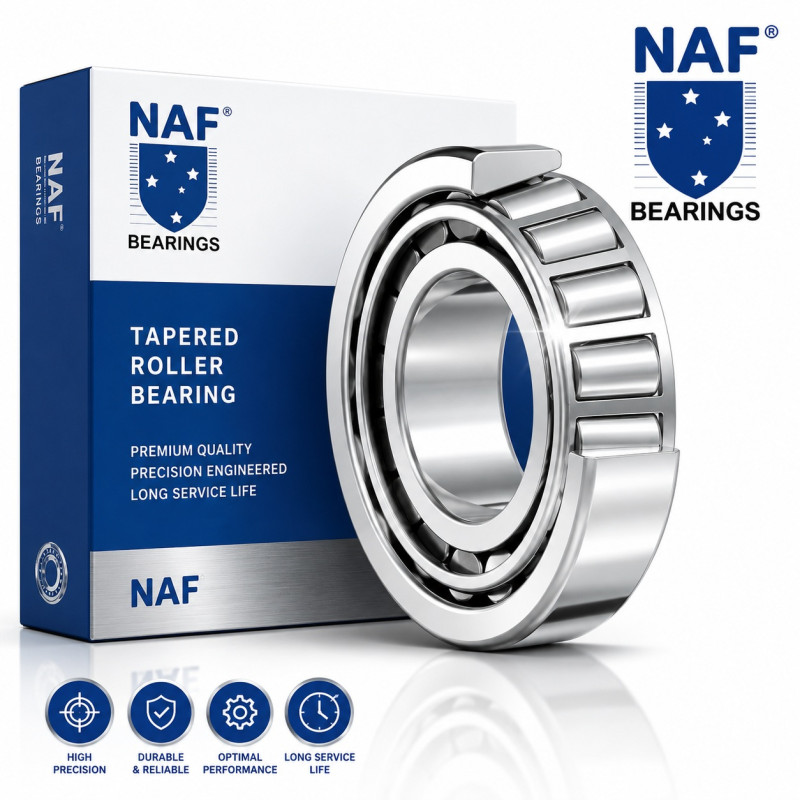

JP 10049/10 NAF Łożysko Stożkowe Jednorzędowe 100x145x24

JP 10049/10 NAF Łożysko Stożkowe Jednorzędowe 100x145x24

JP 10049/10 NAF to jednorzędowe łożysko stożkowe przeznaczone do przenoszenia wysokich obciążeń promieniowych oraz osiowych w przemysłowych układach napędowych, mostach napędowych i przekładniach pracujących pod dużym obciążeniem mechanicznym. Konstrukcja 100x145x24 mm należy do serii stożkowych łożysk rozłącznych stosowanych w aplikacjach wymagających wysokiej sztywności układu oraz możliwości regulacji luzu osiowego.

Łożyska stożkowe różnią się od klasycznych łożysk kulkowych liniowym kontaktem rolek stożkowych z bieżnią. Taka geometria umożliwia:

• przenoszenie dużych obciążeń promieniowych
• przenoszenie znacznych obciążeń osiowych
• zwiększenie sztywności układu
• stabilną pracę przy zmiennym obciążeniu dynamicznym
• możliwość regulacji luzu roboczego

Konstrukcja JP 10049/10 składa się z:

• pierścienia wewnętrznego z rolkami i koszykiem
• oddzielnego pierścienia zewnętrznego
• stożkowych rolek prowadzących
• stalowego koszyka

Rozłączna budowa ułatwia:

• montaż i demontaż
• regulację luzu osiowego
• kontrolę napięcia wstępnego
• serwisowanie układów przekładniowych

Łożyska stożkowe serii JP stosowane są w aplikacjach wymagających precyzyjnego prowadzenia wału oraz odporności na duże siły osiowe występujące podczas pracy przekładni i układów napędowych.

Model JP 10049/10 NAF posiada:

• średnicę wewnętrzną d = 100 mm
• średnicę zewnętrzną D = 145 mm
• szerokość całkowitą T = 24 mm
• szerokość pierścienia wewnętrznego B = 22,5 mm
• szerokość pierścienia zewnętrznego C = 17,5 mm
• masę około 1,1 kg

Według danych technicznych dla serii JP10049/10:

• nośność dynamiczna około 125 kN
• nośność statyczna około 172 kN

Łożyska stożkowe NAF serii JP stosowane są między innymi w:

• przekładniach przemysłowych
• mostach napędowych
• maszynach rolniczych
• układach transportowych
• osiach napędowych
• mechanizmach różnicowych
• ciężkich układach przeniesienia napędu

Fraza JP 10049/10 NAF 100x145x24 łożysko stożkowe jednorzędowe jest często wyszukiwana podczas serwisowania przemysłowych przekładni oraz mostów napędowych pracujących pod dużym obciążeniem osiowym i promieniowym.

Budowa i charakterystyka pracy

JP 10049/10 NAF wykorzystuje jednorzędową konstrukcję rolek stożkowych z rozłącznym układem pierścieni umożliwiającym regulację luzu roboczego.

Najważniejsze cechy konstrukcyjne:

• jednorzędowe łożysko stożkowe
• rozłączna konstrukcja
• stożkowe rolki
• stalowy koszyk
• możliwość regulacji luzu osiowego
• wysoka nośność promieniowa
• zdolność przenoszenia dużych obciążeń osiowych
• wysoka sztywność układu

Stożkowa geometria rolek poprawia rozkład obciążeń oraz umożliwia stabilną pracę w aplikacjach narażonych na przeciążenia dynamiczne.

Zastosowanie w aplikacjach przemysłowych

Łożyska stożkowe NAF stosowane są w układach wymagających dużej wytrzymałości mechanicznej oraz możliwości regulacji napięcia wstępnego.

Model JP 10049/10 NAF znajduje zastosowanie między innymi w:

• przekładniach przemysłowych
• mostach napędowych
• osiach maszyn rolniczych
• mechanizmach różnicowych
• układach transportowych
• ciężkich układach napędowych
• przekładniach stożkowych
• maszynach przemysłowych

Łożyska stożkowe jednorzędowe często montowane są parami w układzie przeciwsobnym lub tandemowym w celu przenoszenia obciążeń osiowych w obu kierunkach.

Technical specification

Type: Single row tapered roller bearing

Bearing designation: JP 10049/10

Manufacturer: NAF

Bearing type: Tapered roller bearing

Design: Separable single row design

Internal clearance: Adjustable during mounting

Cage: Pressed steel cage

Sealing: Open bearing without seals

Inner diameter: 100 mm

Outer diameter: 145 mm

Width: 24 mm

Inner ring width B: 22,5 mm

Outer ring width C: 17,5 mm

Dynamic load rating: Approx. 125 kN

Static load rating: Approx. 172 kN

Weight: Approx. 1,1 kg

Load type: Combined radial and axial loads

Applications: Gearboxes, drive axles, agricultural machinery, transport systems, differential mechanisms

FAQ

Co oznacza konstrukcja rozłączna w łożyskach stożkowych?

Pierścień wewnętrzny z rolkami i koszykiem może być montowany oddzielnie od pierścienia zewnętrznego, co ułatwia montaż i regulację luzu.

Jakie obciążenia przenosi JP 10049/10 NAF?

Łożysko przenosi wysokie obciążenia promieniowe oraz znaczne obciążenia osiowe.

Dlaczego stosuje się łożyska stożkowe w przekładniach?

Łożyska stożkowe zapewniają dużą sztywność układu oraz możliwość regulacji napięcia wstępnego i luzu osiowego.

Czy łożysko JP 10049/10 wymaga regulacji podczas montażu?

Tak. Łożyska stożkowe zwykle wymagają ustawienia odpowiedniego luzu roboczego lub napięcia wstępnego podczas montażu.

Gdzie stosuje się serię JP 10049/10?

Najczęściej w mostach napędowych, przekładniach przemysłowych, mechanizmach różnicowych oraz ciężkich układach transportowych.
