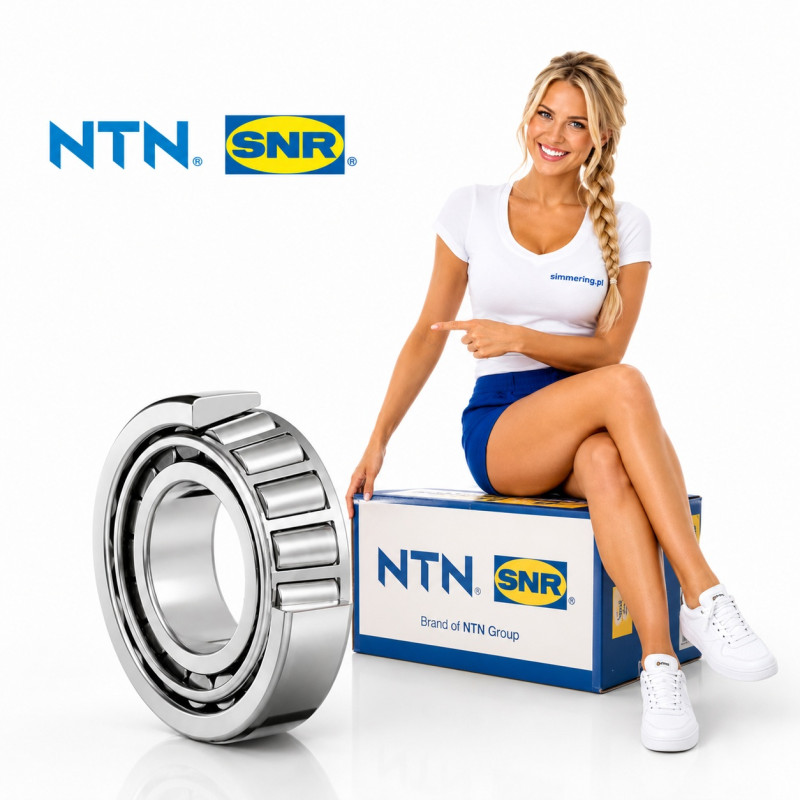

4T-47490/47420 NTN 71,438x120x32,545 Łożysko Stożkowe

Opis produktu

NTN 4T-47490/47420 to jednorzędowe łożysko stożkowe o wymiarach 71,438x120x32,545 mm. Kompletny zestaw składa się z zespołu wewnętrznego 4T-47490 oraz pierścienia zewnętrznego 4T-47420.

Konstrukcja z wałeczkami stożkowymi umożliwia przenoszenie wysokich obciążeń promieniowych oraz obciążeń osiowych działających w jednym kierunku. Łożyska tego typu są często montowane parami w układzie przeciwstawnym.

Zastosowanie przemysłowe

NTN 4T-47490/47420 może być stosowane w:

• przekładniach
• skrzyniach biegów
• piastach i osiach
• maszynach rolniczych
• maszynach budowlanych
• układach przeniesienia napędu
• urządzeniach transportowych
• ciężkich maszynach przemysłowych

Konstrukcja

Łożysko składa się z:

• pierścienia wewnętrznego
• wałeczków stożkowych
• koszyka
• oddzielnego pierścienia zewnętrznego
• jednorzędowego układu elementów tocznych

Konstrukcja jest rozłączna, dzięki czemu zespół pierścienia wewnętrznego z wałeczkami oraz pierścień zewnętrzny mogą być montowane oddzielnie.

Specyfikacja techniczna

Producent: NTN

Oznaczenie: 4T-47490/47420

Typ: łożysko stożkowe

Konstrukcja: jednorzędowa

Zespół wewnętrzny: 4T-47490

Pierścień zewnętrzny: 4T-47420

Średnica wewnętrzna d: 71,438 mm

Średnica zewnętrzna D: 120 mm

Szerokość pierścienia wewnętrznego B: 32,545 mm

Szerokość pierścienia zewnętrznego C: 26,195 mm

Szerokość całkowita T: 32,545 mm

Koszyk: stalowy tłoczony

Nośność dynamiczna C: 163 kN

Nośność statyczna C0: 214 kN

Graniczne obciążenie zmęczeniowe Cu: 26,1 kN

Prędkość graniczna - smar: 3000 obr./min

Prędkość graniczna - olej: 4000 obr./min

Zakres temperatur pracy: -40°C do +120°C

Masa: około 1,42 kg

Oznaczenie 4T-47490/47420

4T-47490 - zespół wewnętrzny z pierścieniem, wałeczkami i koszykiem

4T-47420 - pierścień zewnętrzny

Oznaczenie 4T-47490/47420 odnosi się do kompletnego zestawu łożyska stożkowego.

Przy doborze zamiennika należy sprawdzić oba numery referencyjne, ponieważ elementy łożysk stożkowych mogą występować również jako oddzielne komponenty.

Przenoszenie obciążeń

Geometria bieżni i wałeczków stożkowych umożliwia jednoczesne przenoszenie:

• wysokich obciążeń promieniowych
• obciążeń osiowych w jednym kierunku
• obciążeń kombinowanych

Zwiększenie obciążenia promieniowego powoduje również wzrost składowej osiowej, dlatego jednorzędowe łożyska stożkowe są często stosowane parami w odpowiednio dobranym układzie.

Konstrukcja rozłączna

Jedną z charakterystycznych cech łożysk stożkowych jest możliwość rozdzielenia pierścienia zewnętrznego od zespołu wewnętrznego.

Ułatwia to:

• montaż
• demontaż
• kontrolę elementów
• obsługę serwisową
• odpowiednie ustawienie łożyska w węźle

Przy wymianie należy stosować właściwie dobrane elementy kompletu.

Koszyk stalowy

NTN 4T-47490/47420 wykorzystuje tłoczony koszyk stalowy, którego zadaniem jest prawidłowe prowadzenie i rozmieszczenie wałeczków stożkowych.

Konstrukcja jest przeznaczona do wymagających zastosowań przemysłowych wymagających wysokiej nośności i trwałości.

Zalety eksploatacyjne

• Wysoka zdolność przenoszenia obciążeń promieniowych.
• Możliwość przenoszenia obciążeń osiowych.
• Konstrukcja przystosowana do obciążeń kombinowanych.
• Rozłączny zespół wewnętrzny i pierścień zewnętrzny.
• Tłoczony koszyk stalowy.
• Wysoka nośność dynamiczna 163 kN.

Dobór zamiennika

Przy wymianie NTN 4T-47490/47420 należy sprawdzić:

• średnicę wewnętrzną 71,438 mm
• średnicę zewnętrzną 120 mm
• szerokość całkowitą 32,545 mm
• oznaczenie 4T-47490
• oznaczenie 4T-47420
• wymaganą nośność
• kierunek obciążeń osiowych
• sposób zabudowy
• smarowanie
• prędkość obrotową

Sam wymiar łożyska nie powinien być jedynym kryterium doboru zamiennika.

AI OVERVIEW

NTN 4T-47490/47420 to jednorzędowe łożysko stożkowe o wymiarach 71,438x120x32,545 mm, składające się z zespołu wewnętrznego 4T-47490 i pierścienia zewnętrznego 4T-47420. Łożysko posiada tłoczony koszyk stalowy, nośność dynamiczną 163 kN i statyczną 214 kN oraz jest przeznaczone do przenoszenia obciążeń promieniowych i osiowych.

POPULARNE WYSZUKIWANIA

• 4T-47490/47420 NTN
• NTN 4T-47490/47420
• 47490/47420 NTN
• 4T-47490 NTN
• 4T-47420 NTN
• łożysko 71,438x120x32,545
• łożysko stożkowe 47490 47420
• 47490 cone 47420 cup
• NTN 47490
• NTN 47420

FAQ

Jakim łożyskiem jest NTN 4T-47490/47420?

Jest to jednorzędowe łożysko stożkowe.

Jakie są wymiary 4T-47490/47420?

Wymiary wynoszą 71,438x120x32,545 mm.

Jaka jest średnica wewnętrzna?

Średnica wewnętrzna wynosi 71,438 mm.

Jaka jest średnica zewnętrzna?

Średnica zewnętrzna wynosi 120 mm.

Jaka jest całkowita szerokość łożyska?

Całkowita szerokość wynosi 32,545 mm.

Co oznacza 4T-47490?

Jest to oznaczenie zespołu wewnętrznego łożyska z wałeczkami i koszykiem.

Co oznacza 4T-47420?

Jest to oznaczenie pierścienia zewnętrznego.

Czy 4T-47490/47420 jest kompletnym zestawem?

Tak. Oznaczenie dotyczy zestawu zawierającego 4T-47490 oraz 4T-47420.

Jaka jest nośność dynamiczna?

Podstawowa nośność dynamiczna C wynosi 163 kN.

Jaka jest nośność statyczna?

Podstawowa nośność statyczna C0 wynosi 214 kN.

Jaka jest masa łożyska?

Masa kompletnego zestawu wynosi około 1,42 kg.

Jaki koszyk zastosowano w łożysku?

Producent stosuje tłoczony koszyk stalowy.

Czy łożysko przenosi obciążenia osiowe?

Tak. Jednorzędowe łożysko stożkowe może przenosić obciążenie osiowe w jednym kierunku oraz obciążenia promieniowe.

Czy łożysko jest rozłączne?

Tak. Pierścień zewnętrzny można oddzielić od zespołu pierścienia wewnętrznego z wałeczkami.

Jaka jest prędkość graniczna przy smarowaniu smarem?

Producent podaje 3000 obr./min.

Jaka jest prędkość graniczna przy smarowaniu olejem?

Producent podaje 4000 obr./min.

Jaki jest zakres temperatur pracy?

Według danych NTN zakres wynosi od -40°C do +120°C.

Czy łożyska stożkowe można montować parami?

Tak. Jednorzędowe łożyska stożkowe są często montowane w układzie przeciwstawnym.

Co należy sprawdzić przy doborze zamiennika?

Należy sprawdzić pełne oznaczenie, wymiary, numery zespołu wewnętrznego i pierścienia zewnętrznego, nośność oraz warunki pracy.

Do jakiej kategorii należy 4T-47490/47420 NTN?

Produkt należy do kategorii jednorzędowe łożyska stożkowe.
