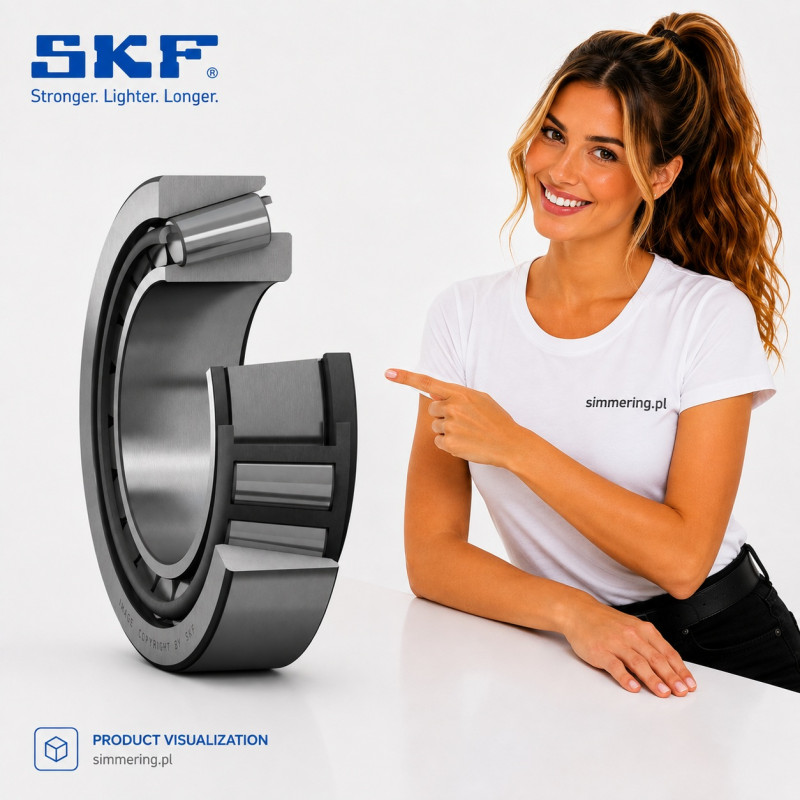

T7FC 080/QCL7C SKF 80x160x45 - Jednorzędowe Łożysko Stożkowe

Dane Techniczne T7FC 080/QCL7C SKF

Typ produktu: łożysko stożkowe
Producent: SKF
Oznaczenie: T7FC 080/QCL7C
Typ łożyska: jednorzędowe łożysko stożkowe
Wymiary: 80x160x45 mm
Średnica wewnętrzna d: 80 mm
Średnica zewnętrzna D: 160 mm
Szerokość całkowita T: 45 mm
Szerokość pierścienia wewnętrznego B: 41 mm
Szerokość pierścienia zewnętrznego C: 31 mm
Elementy toczne: wałeczki stożkowe
Konstrukcja: rozłączna
Masa: około 3,992 kg
Rodzaj obciążenia: promieniowe i osiowe

Wymiary Łożyska SKF T7FC 080/QCL7C

Podstawowe wymiary łożyska wynoszą:

d: 80 mm
D: 160 mm
T: 45 mm
B: 41 mm
C: 31 mm

Bardzo ważne przy identyfikacji tego łożyska jest rozróżnienie poszczególnych szerokości.

45 mm to całkowita szerokość łożyska T.

Wartość 41 mm oznacza szerokość pierścienia wewnętrznego B, natomiast 31 mm jest szerokością pierścienia zewnętrznego C.

Dlatego podstawowy wymiar łożyska należy zapisywać jako 80x160x45 mm, a nie 80x160x41 mm.

Jednorzędowa Konstrukcja Stożkowa

Łożysko SKF T7FC 080/QCL7C wykorzystuje wałeczki stożkowe współpracujące ze stożkowymi bieżniami pierścienia wewnętrznego i zewnętrznego.

Geometria tego typu łożyska powoduje, że linie kontaktu wałeczków i bieżni zbiegają się w kierunku wspólnego punktu na osi łożyska.

Pozwala to na jednoczesne przenoszenie obciążeń promieniowych oraz osiowych.

Jednorzędowe łożysko stożkowe przenosi obciążenie osiowe przede wszystkim w jednym kierunku. Jeśli konieczne jest ustalenie wału osiowo w obu kierunkach, stosuje się odpowiednio skonfigurowane układy dwóch łożysk.

Obciążenia Promieniowe i Osiowe

Jedną z podstawowych cech łożyska T7FC 080/QCL7C SKF jest możliwość pracy pod obciążeniem złożonym.

Geometria wałeczków i bieżni pozwala przenosić siły działające zarówno promieniowo, jak i osiowo względem wału.

Łożyska stożkowe znajdują dzięki temu zastosowanie w mechanizmach narażonych na:

• duże obciążenia promieniowe
• jednoczesne siły promieniowe i osiowe
• obciążenia przekładni
• wymagające warunki pracy wałów
• zmienne obciążenia mechaniczne
• konieczność precyzyjnego prowadzenia wału

Rzeczywista zdolność do przenoszenia obciążeń zależy od kompletnego układu łożyskowego i warunków jego pracy.

Rozłączna Konstrukcja Łożyska Stożkowego

Łożyska stożkowe posiadają konstrukcję rozłączną.

Zespół pierścienia wewnętrznego z wałeczkami i koszykiem może zostać oddzielony od pierścienia zewnętrznego.

Ułatwia to montaż elementów w odpowiednio zaprojektowanych zespołach mechanicznych.

Rozłączna konstrukcja oznacza również, że podczas montażu szczególne znaczenie ma prawidłowe ustawienie luzu roboczego lub napięcia wstępnego zgodnie z wymaganiami konkretnego układu.

T7FC 080/QCL7C do Ciężkich Zastosowań Przemysłowych

Wymiary 80x160x45 mm sprawiają, że łożysko może być wykorzystywane w odpowiednio zaprojektowanych, większych zespołach mechanicznych.

Typowe obszary zastosowań łożysk stożkowych tej klasy obejmują:

• przekładnie przemysłowe
• reduktory
• układy napędowe
• ciężkie maszyny
• maszyny budowlane
• maszyny rolnicze
• układy przeniesienia napędu
• wały maszyn przemysłowych
• urządzenia produkcyjne

Przed zastosowaniem należy zawsze sprawdzić wymagania techniczne konkretnego urządzenia.

Co Oznaczają Wymiary T, B i C?

W przypadku łożysk stożkowych występuje kilka różnych wartości określających szerokość.

Dla SKF T7FC 080/QCL7C:

T = 45 mm - całkowita szerokość zmontowanego łożyska
B = 41 mm - szerokość pierścienia wewnętrznego
C = 31 mm - szerokość pierścienia zewnętrznego

Rozróżnienie tych parametrów jest szczególnie ważne podczas wyszukiwania zamiennika.

Podanie wymiaru 80x160x41 mm mogłoby prowadzić do błędnej identyfikacji, ponieważ 41 mm nie jest całkowitą szerokością łożyska.

Montaż i Regulacja Łożyska Stożkowego

Prawidłowy montaż ma istotny wpływ na pracę łożyska stożkowego.

Podczas instalacji należy uwzględnić między innymi:

• pasowanie na wale
• pasowanie w oprawie
• współosiowość
• luz roboczy
• napięcie wstępne, jeśli jest wymagane
• smarowanie
• temperaturę pracy
• kierunek działania sił

Nieprawidłowa regulacja może prowadzić do zwiększonego tarcia, wzrostu temperatury oraz niekorzystnego rozkładu obciążenia na wałeczkach i bieżniach.

Smarowanie Łożyska T7FC 080/QCL7C

Odpowiednie smarowanie pomaga ograniczyć tarcie i zużycie powierzchni współpracujących.

W zależności od konstrukcji maszyny łożyska stożkowe mogą pracować ze smarem plastycznym lub olejem.

Dobór środka smarnego powinien uwzględniać:

• prędkość obrotową
• temperaturę
• obciążenie
• warunki otoczenia
• konstrukcję węzła łożyskowego

Istotna jest również ochrona przed zanieczyszczeniami, ponieważ twarde cząstki mogą powodować uszkodzenia precyzyjnych powierzchni bieżni i wałeczków.

Jak Dobrać Zamiennik T7FC 080/QCL7C?

Przy doborze zamiennika należy sprawdzić nie tylko podstawowe wymiary.

Kluczowe dane to:

Producent: SKF
Oznaczenie: T7FC 080/QCL7C
Średnica otworu: 80 mm
Średnica zewnętrzna: 160 mm
Szerokość całkowita: 45 mm
B: 41 mm
C: 31 mm
Typ: jednorzędowe łożysko stożkowe

Łożyska o podobnych wymiarach nie muszą mieć identycznej geometrii wewnętrznej ani parametrów eksploatacyjnych.

Zalety Eksploatacyjne

Obciążenia złożone: konstrukcja stożkowa umożliwia jednoczesne przenoszenie sił promieniowych i osiowych.

Wymiary 80x160x45 mm: jednoznacznie określają podstawową geometrię montażową łożyska.

Otwór 80 mm: pozwala na zastosowanie w odpowiednio zwymiarowanych wałach maszyn i układów napędowych.

Konstrukcja rozłączna: umożliwia oddzielny montaż pierścienia zewnętrznego oraz zespołu pierścienia wewnętrznego z wałeczkami.

Jednorzędowa konstrukcja: odpowiednia do układów wymagających przenoszenia obciążenia osiowego przede wszystkim w jednym kierunku.

Dokładne oznaczenie SKF: ułatwia identyfikację produktu przy zakupach technicznych, MRO, serwisie i uzupełnianiu zapasu magazynowego.

POPULAR SEARCHES

T7FC 080/QCL7C SKF

SKF T7FC 080/QCL7C

T7FC080 QCL7C

T7FC 080 SKF

T7FC080 SKF

Łożysko T7FC 080/QCL7C

Łożysko SKF 80x160x45

Łożysko stożkowe 80x160x45

SKF 80x160x45

T7FC 080/QCL7C wymiary

T7FC 080/QCL7C waga

Łożysko stożkowe 80 mm

FAQ - T7FC 080/QCL7C SKF

Jakie wymiary ma T7FC 080/QCL7C SKF?
Łożysko ma 80 mm średnicy wewnętrznej, 160 mm średnicy zewnętrznej i 45 mm całkowitej szerokości.

Ile waży T7FC 080/QCL7C SKF?
Masa łożyska wynosi około 3,992 kg.

Czy T7FC 080/QCL7C jest łożyskiem stożkowym?
Tak. Jest to jednorzędowe łożysko z wałeczkami stożkowymi.

Co oznacza wymiar B = 41 mm?
B oznacza szerokość pierścienia wewnętrznego. Dla tego łożyska wynosi ona 41 mm.

Co oznacza wymiar C = 31 mm?
C oznacza szerokość pierścienia zewnętrznego, która wynosi 31 mm.

Czy szerokość łożyska wynosi 41 czy 45 mm?
Całkowita szerokość T wynosi 45 mm. Wartość 41 mm dotyczy wyłącznie szerokości pierścienia wewnętrznego B.

Czy T7FC 080/QCL7C przenosi obciążenia osiowe?
Tak. Konstrukcja stożkowa umożliwia przenoszenie obciążeń osiowych oraz promieniowych. W przypadku łożyska jednorzędowego obciążenie osiowe jest przenoszone przede wszystkim w jednym kierunku.

Najczęściej Zadawane Pytania Przez Inżynierów

Dlaczego łożysko ma różne wartości T, B i C?
Pierścień wewnętrzny i zewnętrzny łożyska stożkowego mają różne szerokości. T oznacza całkowitą szerokość zmontowanego łożyska, B szerokość pierścienia wewnętrznego, a C szerokość pierścienia zewnętrznego.

Czy wymiar 80x160x45 wystarczy do identyfikacji zamiennika?
Nie. Należy również sprawdzić pełne oznaczenie T7FC 080/QCL7C oraz parametry konstrukcyjne i eksploatacyjne.

Czy łożysko może jednocześnie przenosić obciążenie promieniowe i osiowe?
Tak. Jest to jedna z podstawowych właściwości konstrukcji łożysk stożkowych.

Dlaczego regulacja łożyska stożkowego jest istotna?
Luz lub napięcie wstępne wpływają na rozkład obciążenia, tarcie, temperaturę oraz prawidłową pracę całego węzła łożyskowego.

Czy dwa łożyska stożkowe mogą ustalać wał w obu kierunkach?
Tak. Odpowiednio ustawiona para łożysk stożkowych może przenosić obciążenia osiowe działające w przeciwnych kierunkach.
