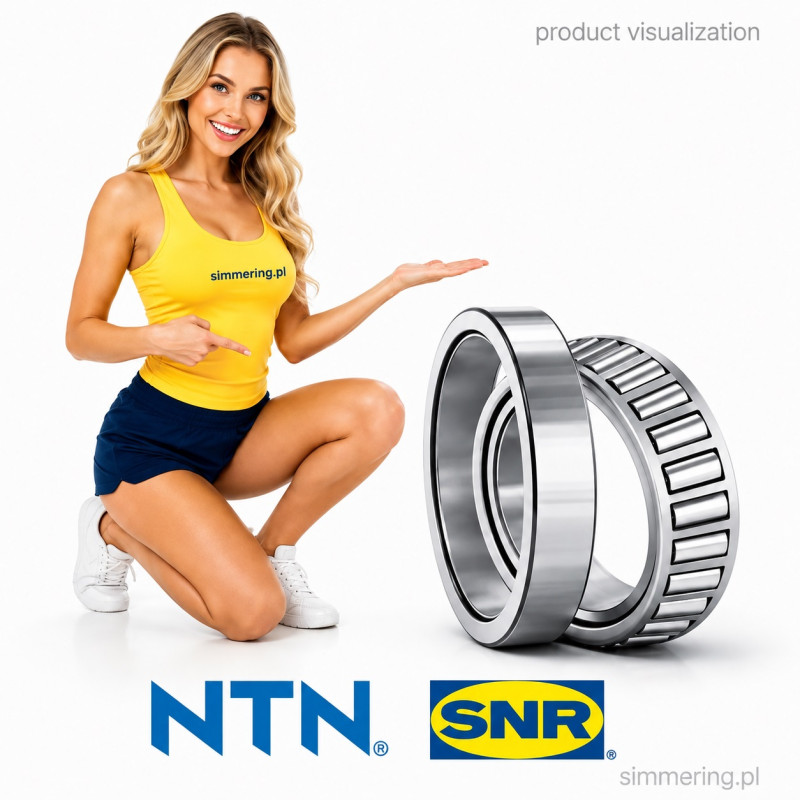

Łożysko Stożkowe 4T-782/772 NTN 104,775x180,975x47,625 mm

Łożysko Stożkowe 4T-782/772 NTN 104,775x180,975x47,625 mm

4T-782/772 NTN to jednorzędowe łożysko stożkowe o wymiarach 104,775x180,975x47,625 mm, należące do calowej serii łożysk stożkowych NTN.

Komplet składa się z dwóch współpracujących elementów:

4T-782 - cone, czyli pierścień wewnętrzny z zespołem wałeczków

4T-772 - cup, czyli pierścień zewnętrzny

Łożyska stożkowe przenoszą obciążenia promieniowe oraz osiowe działające w jednym kierunku. W układach wymagających przenoszenia sił osiowych w obu kierunkach jednorzędowe łożyska stożkowe są zwykle montowane parami w odpowiednim układzie.

4T-782/772 NTN - Specyfikacja Techniczna

Producent: NTN

Pełne oznaczenie: 4T-782/772

Cone: 4T-782

Cup: 4T-772

Typ: Łożysko stożkowe

Konstrukcja: Jednorzędowa

Seria wymiarowa: Calowa

Koszyk: Stalowy tłoczony

Średnica wewnętrzna d: 104,775 mm

Średnica zewnętrzna D: 180,975 mm

Całkowita szerokość T: 47,625 mm

Szerokość pierścienia wewnętrznego B: 48,006 mm

Szerokość pierścienia zewnętrznego C: 38,1 mm

Średnica d1: 139 mm

Dynamiczna nośność C: 285 kN

Statyczna nośność C0: 430 kN

Graniczne obciążenie zmęczeniowe Cu: 47,5 kN

Współczynnik e: 0,39

Współczynnik Y0: 0,86

Współczynnik Y2: 1,56

Prędkość graniczna - smar: 2000 obr./min

Prędkość graniczna - olej: 2700 obr./min

Zakres temperatur katalogowych: -40°C do +120°C

Masa: 4,92 kg

Wymiary Łożyska 4T-782/772 NTN

Podstawowe wymiary kompletu:

d = 104,775 mm - średnica wewnętrzna

D = 180,975 mm - średnica zewnętrzna

T = 47,625 mm - całkowita szerokość zestawu

Pełny wymiar:

104,775x180,975x47,625 mm

Dodatkowo NTN podaje:

B = 48,006 mm - szerokość pierścienia wewnętrznego

C = 38,1 mm - szerokość pierścienia zewnętrznego

Warto rozróżniać T = 47,625 mm od B = 48,006 mm. W oznaczeniu handlowym 104,775x180,975x47,625 mm ostatnim wymiarem jest całkowita szerokość T, a nie szerokość pierścienia wewnętrznego B.

782/772 czy 4T-782/772?

Na rynku łożysko jest często wyszukiwane jako:

782/772 NTN

Pełne oznaczenie katalogowe NTN Europe to:

4T-782/772

Dlatego w opisie technicznym i podczas dokładnej identyfikacji produktu warto stosować pełną referencję:

4T-782/772 NTN

Jednocześnie fraza 782/772 NTN pozostaje prawidłowym i wartościowym oznaczeniem handlowym do wyszukiwania produktu.

Co Oznacza 782/772?

Oznaczenie identyfikuje dwa elementy tworzące kompletny zestaw łożyska stożkowego:

782 - cone

772 - cup

Cone obejmuje pierścień wewnętrzny wraz z wałeczkami stożkowymi i koszykiem.

Cup jest oddzielnym pierścieniem zewnętrznym.

Dopiero właściwe zestawienie 782 + 772 tworzy kompletny zestaw o wymiarach 104,775x180,975x47,625 mm.

Konstrukcja Łożyska 4T-782/772

NTN 4T-782/772 jest jednorzędowym łożyskiem stożkowym.

Geometria bieżni oraz wałeczków stożkowych umożliwia jednoczesne przenoszenie:

obciążeń promieniowych

oraz

obciążeń osiowych w jednym kierunku

Zdolność do przenoszenia obciążeń złożonych jest jedną z podstawowych cech konstrukcyjnych łożysk stożkowych.

Nośność 4T-782/772 NTN

Według danych NTN Europe:

Dynamiczna nośność podstawowa:

C = 285 kN

Statyczna nośność podstawowa:

C0 = 430 kN

Graniczne obciążenie zmęczeniowe:

Cu = 47,5 kN

Parametry te odnoszą się do kompletnego zestawu 4T-782/772 NTN.

Prędkość Graniczna

NTN określa następujące prędkości graniczne:

Przy smarowaniu smarem:

2000 obr./min

Przy smarowaniu olejem:

2700 obr./min

Rzeczywista dopuszczalna prędkość w konkretnej aplikacji zależy również od obciążenia, temperatury, smarowania, regulacji luzu i konstrukcji całego węzła łożyskowego.

Wymiary Montażowe 4T-782/772

NTN podaje następujące wartości dla powierzchni współpracujących:

da max = 116 mm

db min = 122 mm

Da max = 161 mm

Db min = 168 mm

ra max = 3,5 mm

r1a max = 3,3 mm

Parametry te mają znaczenie przy projektowaniu i kontroli powierzchni oporowych współpracujących z pierścieniami łożyska.

Współczynniki Obciążenia Osiowego

Dla 4T-782/772 NTN katalog podaje:

e = 0,39

Y0 = 0,86

Y2 = 1,56

Współczynniki te są wykorzystywane w obliczeniach obciążenia równoważnego łożyska w zależności od relacji pomiędzy obciążeniem promieniowym i osiowym.

Łożysko Calowe 4T-782/772

Wymiary 4T-782/772 wynikają z calowego systemu wymiarowego:

Średnica otworu:

4.1250 in = 104,775 mm

Średnica zewnętrzna:

7.1250 in = 180,975 mm

Całkowita szerokość:

1.8750 in = 47,625 mm

Dlatego wartości metryczne mają trzy miejsca po przecinku i nie powinny być zaokrąglane podczas identyfikacji produktu.

4T-782/772 a Inne Łożyska o Średnicy 180,975 mm

Sama średnica zewnętrzna 180,975 mm nie identyfikuje kompletnego łożyska.

Przykładowo w katalogu NTN występują inne zestawy wykorzystujące cup 772, ale współpracujące z innym cone.

Dlatego przy doborze należy zachować pełne zestawienie:

782/772

a najlepiej pełne oznaczenie NTN:

4T-782/772

Zmiana jednego z elementów zestawu może zmienić średnicę otworu oraz geometrię kompletnego łożyska.

Jak Dobrać Zamiennik 4T-782/772 NTN?

Przy doborze odpowiednika należy zweryfikować przede wszystkim:

Pełne oznaczenie: 4T-782/772

Cone: 782

Cup: 772

Typ: Jednorzędowe łożysko stożkowe

Wykonanie: Calowe

Średnicę d: 104,775 mm

Średnicę D: 180,975 mm

Całkowitą szerokość T: 47,625 mm

Wymaganą nośność

Warunki montażowe

Wymagany luz lub ustawienie zespołu

Prędkość i sposób smarowania

W przypadku łożyska stożkowego nie należy dobierać zamiennika wyłącznie według trzech wymiarów.

4T-782/772 NTN - Magazyn Polska

Magazyn i Sklep: Lublin, ul. Smoluchowskiego 1, Budynek 4

Wysyłka 24h. Produkt dostępny z magazynu w Polsce z dostawą na terenie UE.

FAQ - 4T-782/772 NTN

Jakie wymiary ma 4T-782/772 NTN?

Podstawowe wymiary kompletnego zestawu wynoszą 104,775x180,975x47,625 mm.

Jakiego typu łożyskiem jest NTN 782/772?

Jest to jednorzędowe łożysko stożkowe w wykonaniu calowym.

Jakie jest pełne oznaczenie NTN?

Pełna referencja katalogowa to 4T-782/772 NTN.

Z jakich elementów składa się zestaw?

Komplet zawiera 4T-782 cone oraz 4T-772 cup.

Jaka jest nośność dynamiczna 4T-782/772?

Według NTN Europe dynamiczna nośność wynosi C = 285 kN.

Jaka jest nośność statyczna?

Statyczna nośność wynosi C0 = 430 kN.

Jaka jest masa 4T-782/772 NTN?

Masa kompletnego zestawu wynosi około 4,92 kg.

Jaka jest prędkość graniczna?

NTN podaje 2000 obr./min dla smarowania smarem oraz 2700 obr./min dla smarowania olejem.

Czy 782 i 772 można zamawiać oddzielnie?

Są to odrębne elementy konstrukcyjne zestawu: 782 jest cone, a 772 cup. Przy wymianie kompletnego łożyska należy zachować właściwe zestawienie obu referencji.

Najczęściej Zadawane Pytania przez Inżynierów

Dlaczego szerokość B wynosi 48,006 mm, skoro wymiar łożyska podawany jest jako 47,625 mm?

Ponieważ B = 48,006 mm oznacza szerokość pierścienia wewnętrznego, natomiast T = 47,625 mm jest całkowitą szerokością kompletnego zestawu. W handlowym wymiarze 104,775x180,975x47,625 mm stosuje się wartość T.

Czy 4T-782/772 przenosi obciążenia promieniowe i osiowe?

Tak. Konstrukcja stożkowa pozwala przenosić obciążenia promieniowe oraz obciążenia osiowe działające w jednym kierunku.

Czy 4T-782/772 jest łożyskiem metrycznym?

Nie. Jest to inch-series tapered roller bearing. Wymiary 104,775 mm, 180,975 mm i 47,625 mm odpowiadają odpowiednio 4.1250, 7.1250 i 1.8750 cala.

Czy można zaokrąglić wymiar 104,775 mm do 105 mm?

Nie przy identyfikacji technicznej. 104,775 mm jest dokładnym wymiarem wynikającym z 4.1250 cala. Zaokrąglenie do 105 mm może prowadzić do błędnego doboru łożyska.

Co najlepiej identyfikuje to łożysko?

Najbardziej precyzyjny zestaw identyfikacyjny to:

NTN 4T-782/772 + 104,775x180,975x47,625 mm + single-row tapered roller bearing + inch series + cone 782 + cup 772
