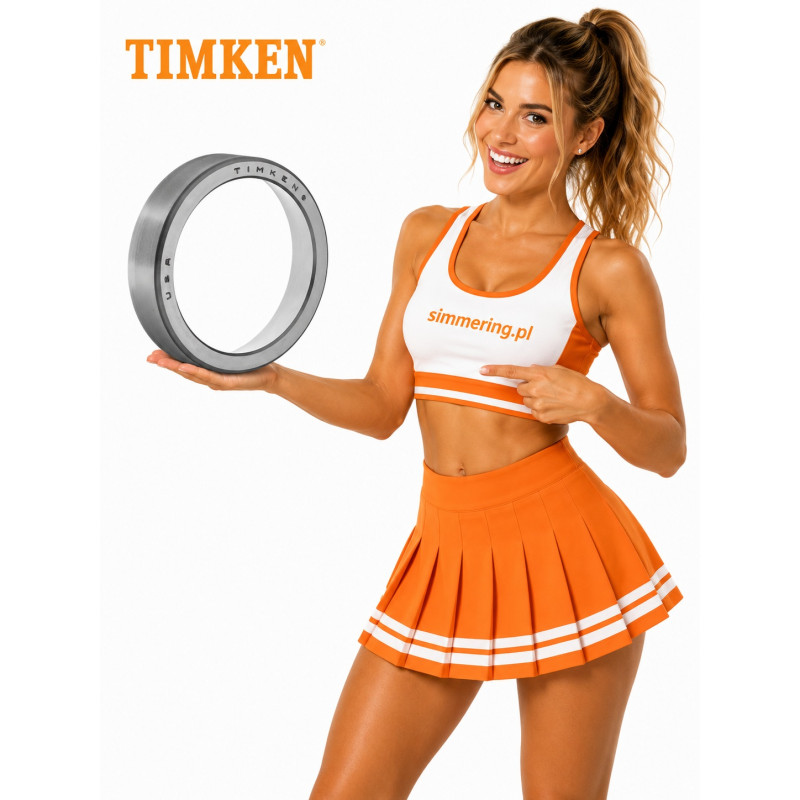

TIMKEN A6162 41,275x8,730 mm Bieżnia Zewnętrzna Łożyska Stożkowego

TIMKEN A6162 41,275x8,730 mm Bieżnia Zewnętrzna Łożyska Stożkowego

TIMKEN A6162 to bieżnia zewnętrzna typu cup do jednorzędowego łożyska stożkowego TIMKEN z calowej serii A6000. Pierścień ma średnicę zewnętrzną D 41,275 mm i szerokość C 8,730 mm. A6162 nie jest kompletnym łożyskiem - stanowi zewnętrzny pierścień współpracujący z odpowiednim zespołem stożka cone. TIMKEN przewiduje A6162 w kilku zestawieniach z różnymi stożkami serii A6000.

Dane techniczne TIMKEN A6162

Wymiary 41,275x8,730 mm odnoszą się do średnicy zewnętrznej D i szerokości C samego pierścienia A6162. Nie są to wymiary kompletnego łożyska stożkowego.

Co oznacza TIMKEN A6162?

TIMKEN - producent elementu.

A6162 - numer części określający konkretny cup, czyli pierścień zewnętrzny łożyska stożkowego z rodziny A6000.

W systemie łożysk stożkowych TIMKEN kompletny zespół TS składa się z dwóch zasadniczych, rozłącznych części:

cone - zespół pierścienia wewnętrznego z wałeczkami stożkowymi i koszykiem,

cup - oddzielny pierścień zewnętrzny z bieżnią dla wałeczków stożkowych.

A6162 jest właśnie elementem cup.

Nie należy więc opisywać TIMKEN A6162 jako kompletnego łożyska ani przypisywać mu średnicy otworu d charakterystycznej dla konkretnego stożka.

Wymiary TIMKEN A6162

Dla samego pierścienia zewnętrznego A6162 TIMKEN podaje:

D = 41,275 mm

C = 8,730 mm

czyli:

• średnica zewnętrzna D - 41,275 mm

• szerokość pierścienia zewnętrznego C - 8,730 mm

W jednostkach calowych:

• D - 1,6250 in

• C - 0,3437 in

Przy identyfikacji A6162 szczególnie ważne jest rozróżnienie wymiarów samego cup od wymiarów kompletnego zestawu cone + cup.

Konstrukcja TIMKEN A6162

A6162 jest zewnętrznym pierścieniem łożyska stożkowego.

Na jego wewnętrznej powierzchni znajduje się bieżnia przystosowana do współpracy z wałeczkami stożkowymi odpowiedniego zespołu cone.

W kompletnym łożysku:

• cup A6162 tworzy zewnętrzną bieżnię,

• odpowiedni cone zawiera pierścień wewnętrzny,

• wałeczki stożkowe znajdują się w zespole cone,

• koszyk utrzymuje i prowadzi wałeczki.

Taka budowa oznacza, że cup i cone są elementami rozłącznymi.

Jest to charakterystyczna cecha jednorzędowych łożysk stożkowych typu TS.

A6162 nie jest kompletnym łożyskiem

To jedna z najważniejszych informacji przy zamawianiu tego produktu.

TIMKEN A6162 jest wyłącznie pierścieniem zewnętrznym - cup.

Nie zawiera:

• pierścienia wewnętrznego,

• wałeczków stożkowych,

• koszyka,

• kompletnego zespołu cone.

Jeżeli potrzebne jest kompletne łożysko, należy ustalić, z którym zespołem cone A6162 ma współpracować.

Nie należy dobierać stożka wyłącznie na podstawie średnicy zewnętrznej A6162.

TIMKEN A6162 i A6062

Jednym z oficjalnie katalogowanych zestawień TIMKEN jest:

A6062 / A6162

W tym zestawie:

• cone - A6062

• cup - A6162

• średnica otworu d - 15,875 mm

• średnica zewnętrzna D - 41,275 mm

• szerokość całkowita T - 11,905 mm

• szerokość pierścienia wewnętrznego B - 11,153 mm

• szerokość pierścienia zewnętrznego C - 8,730 mm

Wymiar otworu 15,875 mm należy do kompletnego zestawu wykorzystującego cone A6062 i nie jest samodzielnym wymiarem pierścienia A6162.

TIMKEN A6162 i A6067

TIMKEN kataloguje również zestaw:

A6067 / A6162

W tym przypadku zastosowany jest ten sam cup A6162, ale inny cone.

Dla zestawu A6067 / A6162:

• cone - A6067

• cup - A6162

• średnica otworu d - 16,993 mm

• średnica zewnętrzna D - 41,275 mm

• szerokość całkowita T - 11,905 mm

Pokazuje to, dlaczego nie można przypisać A6162 jednej średnicy otworu.

Średnica otworu zależy od zastosowanego cone.

TIMKEN A6162 i A6075

Kolejnym katalogowanym przez TIMKEN zestawieniem jest:

A6075 / A6162

W tym zestawie:

• cone - A6075

• cup - A6162

• średnica otworu d - 19,050 mm

• średnica zewnętrzna D - 41,275 mm

• szerokość całkowita T - 11,905 mm

• szerokość pierścienia wewnętrznego B - 11,153 mm

• szerokość pierścienia zewnętrznego C - 8,730 mm

Ten sam pierścień zewnętrzny A6162 może więc występować z różnymi zespołami cone.

Z czym współpracuje TIMKEN A6162?

Oficjalne dane TIMKEN potwierdzają między innymi następujące kombinacje:

Dlatego podczas zakupu należy ustalić, czy potrzebny jest:

• sam cup A6162,

• odpowiedni cone,

• czy kompletny zestaw cone + cup.

Nie należy automatycznie zakładać, że każdy A6162 ma współpracować z A6062.

TIMKEN A6162 a A6157

A6162 i A6157 należą do tej samej rodziny, ale są różnymi pierścieniami zewnętrznymi.

A6162 ma średnicę zewnętrzną:

41,275 mm

A6157 ma średnicę zewnętrzną:

39,992 mm

Nie są więc tym samym elementem.

Przykładowo TIMKEN kataloguje zarówno:

A6075 / A6157

jak i:

A6075 / A6162

Ten sam cone A6075 może zatem występować z różnymi pierścieniami zewnętrznymi, tworząc zestawy o innych wymiarach zewnętrznych.

Jak działa kompletne łożysko stożkowe?

Po połączeniu odpowiedniego cone i cup powstaje jednorzędowe łożysko stożkowe.

Wałeczki i bieżnie mają geometrię stożkową, dzięki czemu kompletne łożysko jest przystosowane do przenoszenia obciążeń promieniowych oraz obciążeń osiowych działających w jednym kierunku.

Z tego powodu jednorzędowe łożyska stożkowe są często stosowane w układach, w których dwa łożyska pracują w odpowiednio dobranym ustawieniu względem siebie.

A6162 samodzielnie nie przenosi obciążenia jako kompletne łożysko - musi współpracować z odpowiednim zespołem cone.

Alternatywne oznaczenia i numery referencyjne

Naturalne warianty identyfikacji produktu:

• TIMKEN A6162

• A6162 TIMKEN

• Timken A6162 cup

• A6162 cup

• A6162 bearing cup

• TIMKEN A6162 outer ring

• A6162 outer race

• A6162 tapered roller bearing cup

• TIMKEN A6162 41,275 mm

• A6162 41,275x8,730 mm

• A6062/A6162

• A6067/A6162

• A6075/A6162

Określenia cone i cup są szczególnie istotne przy wyszukiwaniu części TIMKEN na rynkach anglojęzycznych.

Jak dobrać odpowiedni cone do A6162?

Nie należy dobierać zespołu cone wyłącznie na podstawie oznaczenia A6162.

Trzeba sprawdzić:

• numer oryginalnego cone,

• wymaganą średnicę otworu,

• pełne oznaczenie kompletnego zestawu,

• konstrukcję węzła,

• wymagane parametry pracy.

A6162 może być częścią więcej niż jednej katalogowanej kombinacji.

Jeżeli na demontowanym łożysku widoczny jest numer zarówno na pierścieniu wewnętrznym, jak i zewnętrznym, najlepiej zidentyfikować oba oznaczenia przed zamówieniem.

Dobór i zamienność

Przy wymianie TIMKEN A6162 należy sprawdzić przede wszystkim:

• oznaczenie A6162 na pierścieniu zewnętrznym,

• średnicę zewnętrzną 41,275 mm,

• szerokość C 8,730 mm,

• numer współpracującego cone,

• średnicę wału wymaganą dla kompletnego zestawu,

• szerokość całkowitą kompletnego łożyska,

• warunki obciążenia,

• sposób ustawienia łożysk w węźle.

Podobny wymiar zewnętrzny nie oznacza automatycznie zgodności.

W łożyskach stożkowych TIMKEN identyfikacja numerów cone i cup ma podstawowe znaczenie przy doborze właściwego kompletu.

Zastosowanie

A6162 jest przeznaczony do budowy odpowiednich jednorzędowych łożysk stożkowych TIMKEN serii A6000.

Dokładne zastosowanie konkretnego zestawu zależy od użytego cone oraz konstrukcji urządzenia.

Bez potwierdzonej dokumentacji nie należy przypisywać samego A6162 do określonego:

• pojazdu

• piasty

• przekładni

• maszyny

• osi

• reduktora

• urządzenia przemysłowego

wyłącznie na podstawie oznaczenia A6162.

Montaż TIMKEN A6162

Przed montażem należy:

• sprawdzić oznaczenie cup,

• sprawdzić oznaczenie współpracującego cone,

• oczyścić gniazdo,

• skontrolować powierzchnię osadzenia,

• sprawdzić wymagane pasowanie,

• chronić bieżnię przed uderzeniami i zanieczyszczeniem.

Podczas wciskania pierścienia A6162 do oprawy siłę montażową należy przykładać do pierścienia zewnętrznego.

Nie należy przekazywać siły montażowej przez wałeczki kompletnego łożyska.

Po montażu kompletnego zespołu należy zachować warunki regulacji i smarowania wymagane dla konkretnego węzła.

FAQ

Czym jest TIMKEN A6162?

TIMKEN A6162 jest pierścieniem zewnętrznym typu cup do jednorzędowego łożyska stożkowego. Nie jest kompletnym łożyskiem.

Jakie wymiary ma TIMKEN A6162?

Pierścień A6162 ma średnicę zewnętrzną 41,275 mm i szerokość C 8,730 mm.

Czy A6162 zawiera wałeczki?

Nie. A6162 jest wyłącznie pierścieniem zewnętrznym. Wałeczki, koszyk i pierścień wewnętrzny należą do zespołu cone.

Czy A6162 współpracuje z A6062?

Tak. TIMKEN kataloguje komplet A6062 / A6162. Ma on otwór 15,875 mm, średnicę zewnętrzną 41,275 mm i szerokość całkowitą 11,905 mm.

Czy A6062 jest jedynym cone do A6162?

Nie. Oficjalne dane TIMKEN pokazują również zestawienia A6067 / A6162 oraz A6075 / A6162.

Czy A6162 ma średnicę otworu 15,875 mm?

Nie. A6162 jest pierścieniem zewnętrznym i nie ma otworu wału definiowanego jako d kompletnego łożyska. Wymiar 15,875 mm dotyczy zestawu z cone A6062.

Czy A6162 i A6157 są zamienne?

Nie należy tak zakładać. Mają różne średnice zewnętrzne. A6162 ma D 41,275 mm, natomiast A6157 ma D 39,992 mm.

Czy można kupić A6162 jako osobny element?

A6162 jest katalogowany przez TIMKEN jako osobny cup. Przy zakupie należy upewnić się, czy potrzebny jest sam pierścień zewnętrzny, czy kompletny zestaw cone + cup.

TIMKEN A6162 - najważniejsze informacje

TIMKEN A6162 to cup, czyli zewnętrzny pierścień jednorzędowego łożyska stożkowego z calowej serii A6000. Ma średnicę zewnętrzną 41,275 mm i szerokość 8,730 mm. Nie jest kompletnym łożyskiem. TIMKEN kataloguje A6162 między innymi w zestawach z cone A6062, A6067 i A6075.

TIMKEN A6162 jest dostępny w specjalistycznym sklepie simmering.pl z magazynu w Lublinie. Oferujemy wysyłkę na terenie Polski i do krajów UE oraz pomoc w identyfikacji właściwego cone i kompletnego łożyska stożkowego.
